#4 - Ventilation de garage - Schéma électrique

, par Patrice Freney

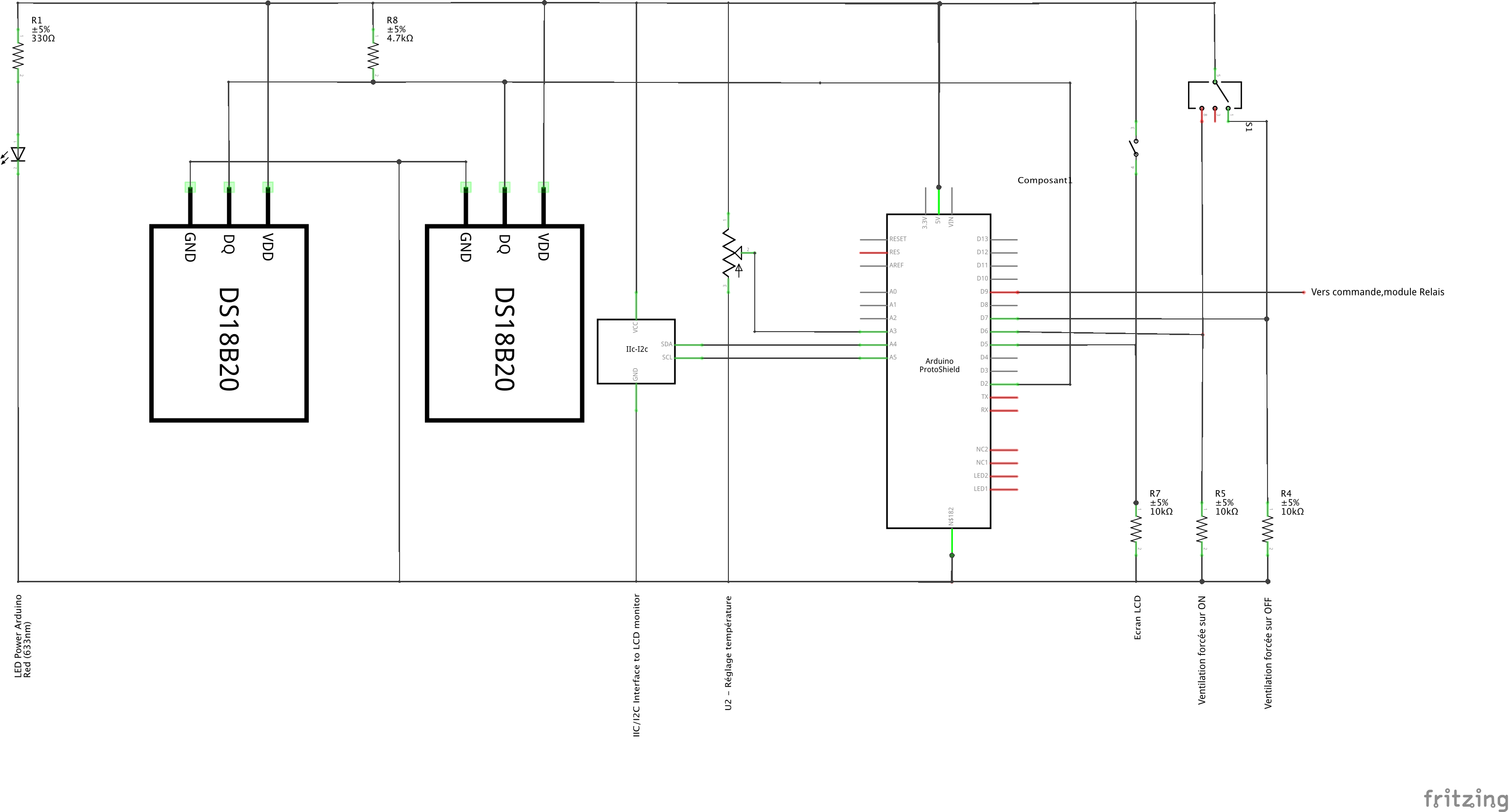

Ce petit projet m’a permis de découvrir Fritzing (http://fritzing.org/), logiciel open source pour tracer les schémas électroniques, câbler virtuellement les platines d’essai et pour créer les circuits imprimés.
Tout n’est pas parfait dans ce logiciel, mais il est gratuit et assez complet.
Par exemple d’imperfection, ne me demandez pas pourquoi les capteurs de température (DS18D20) sont si gros dans mon schéma, je n’ai pas la réponse… ;-)


Prochaine étape : quelques changements en cours de route...
