Apple LISA, références des pièces détachées

, par Patrice Freney

Ayant démonté totalement le LISA 2, j’ai repéré les pièces, car certaines étaient peut-être à remplacer si je n’arrivais pas à les récupérer au niveau de la corrosion.
Quitte à faire, autant en faire profiter quelqu’un d’autre de passage par ce site.

À l’origine, ces photos n’ont été prises qu’à titre informatif et de référencement, pas pour être diffusées comme photos "artistiques". C’est pour cette raison que les pièces ont été simplement posées sur une table, sans alignement spécifique. Le flash de l’appareil a été utilisé, le but étant de relever les références des pièces, rien d’autre.

Les pièces sont dans leur jus. Excepté le carter de fond pour lequel j’ai commencé à stopper la corrosion et la carte mère, les autres pièces n’ont été ni nettoyées, ni restaurées.

Seule la visserie et quelques petites pièces n’ont pas été photographiées.

Bizarrement, certaines pièces plastiques non pas été marquées par une référence, ce qui est un peu étrange de la part d’Apple, sort les grosses pièces. Ayant démonté intégralement quelques centaines d’objets de la marque, de manière générale, elles sont toutes identifiées, y compris chez les fournisseurs.
Est-ce seulement le cas pour cette machine ?

Autre bizarrerie, j’ai trouvé la trace "Prototype" sur le plastique de la face avant. Comme il est facile à enlever, je vais regarder sur les autres machines que je possède.

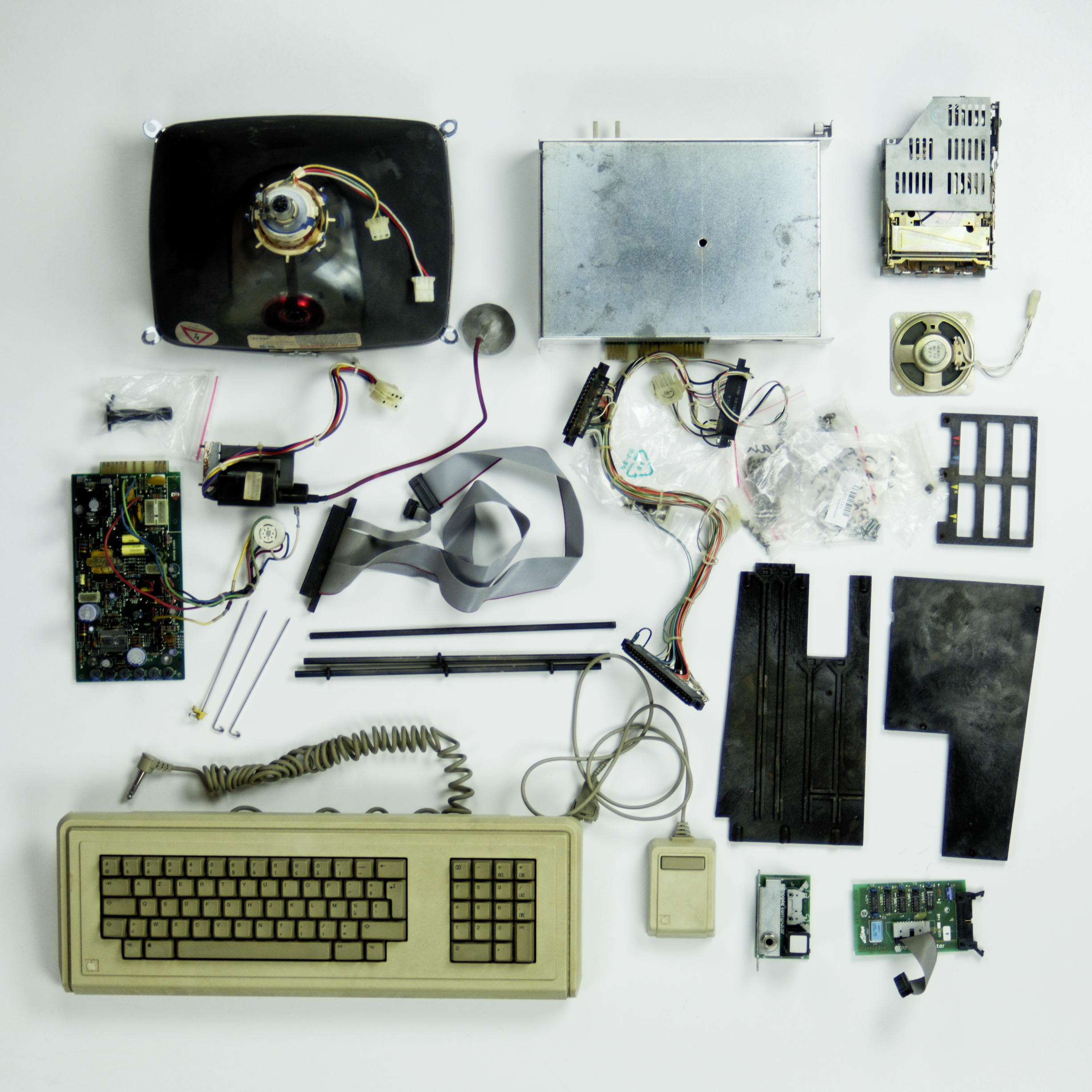

Toutes les pièces sont réunies sur les quatre photographies suivantes. Je me suis un peu amusé sur ce coup-là, le challenge étant de tout réunir en un minimum de photos.

Pour les détails, cela se passe juste en dessous :

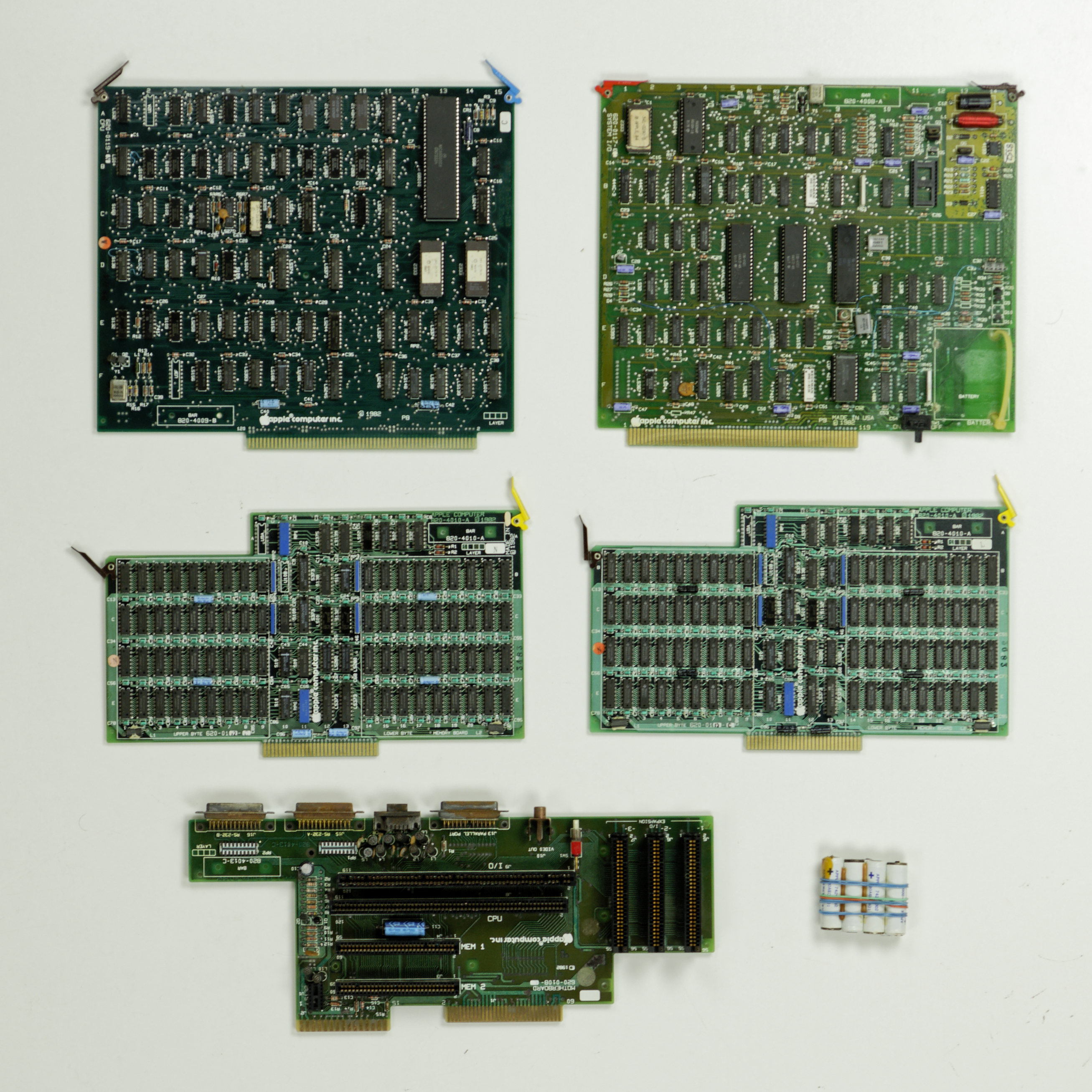

Cartes électroniques :

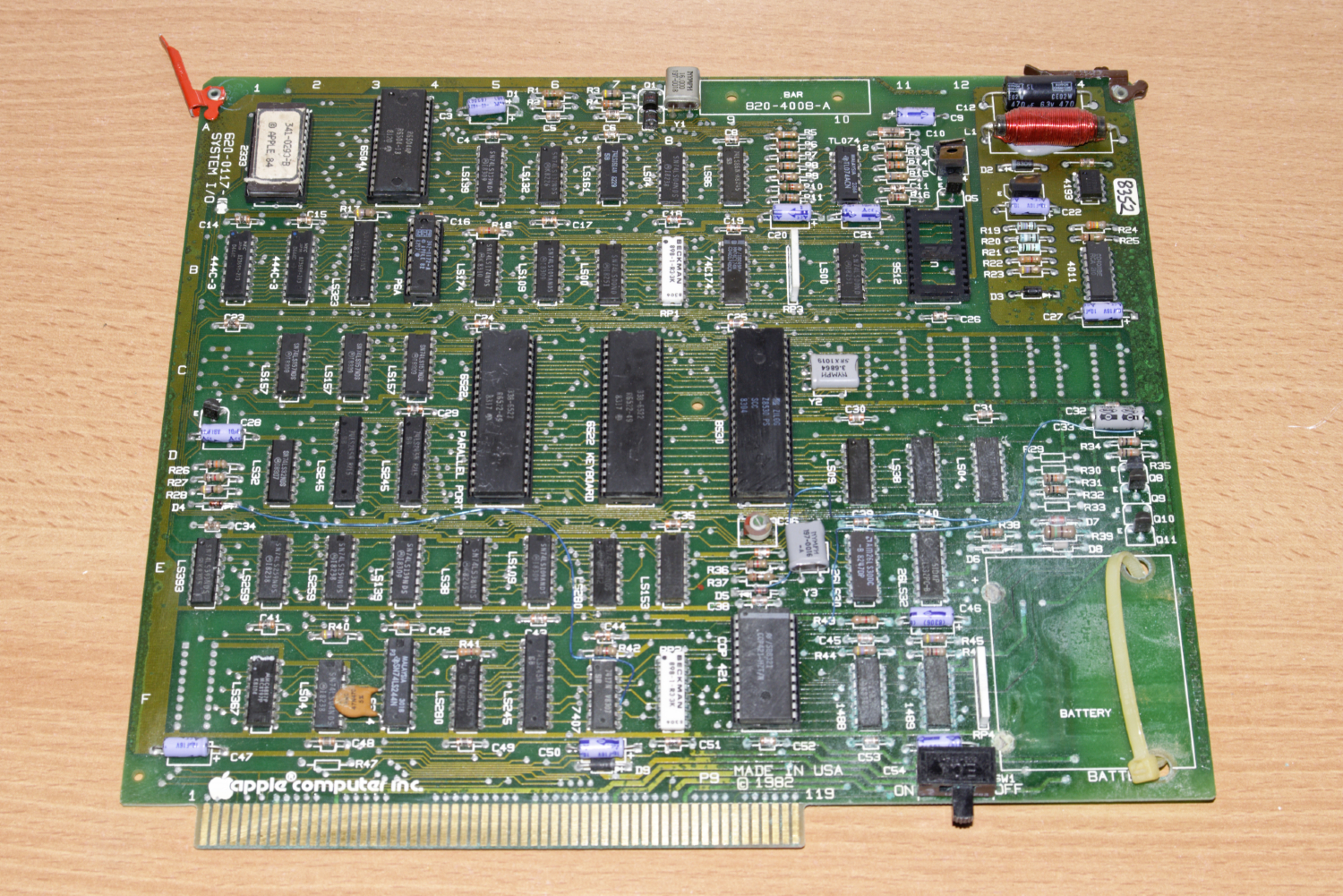

  • System I/O

    Référence 1 : 620-0117-K
    Référence 2 : 820-4006-A
    Date : 1982

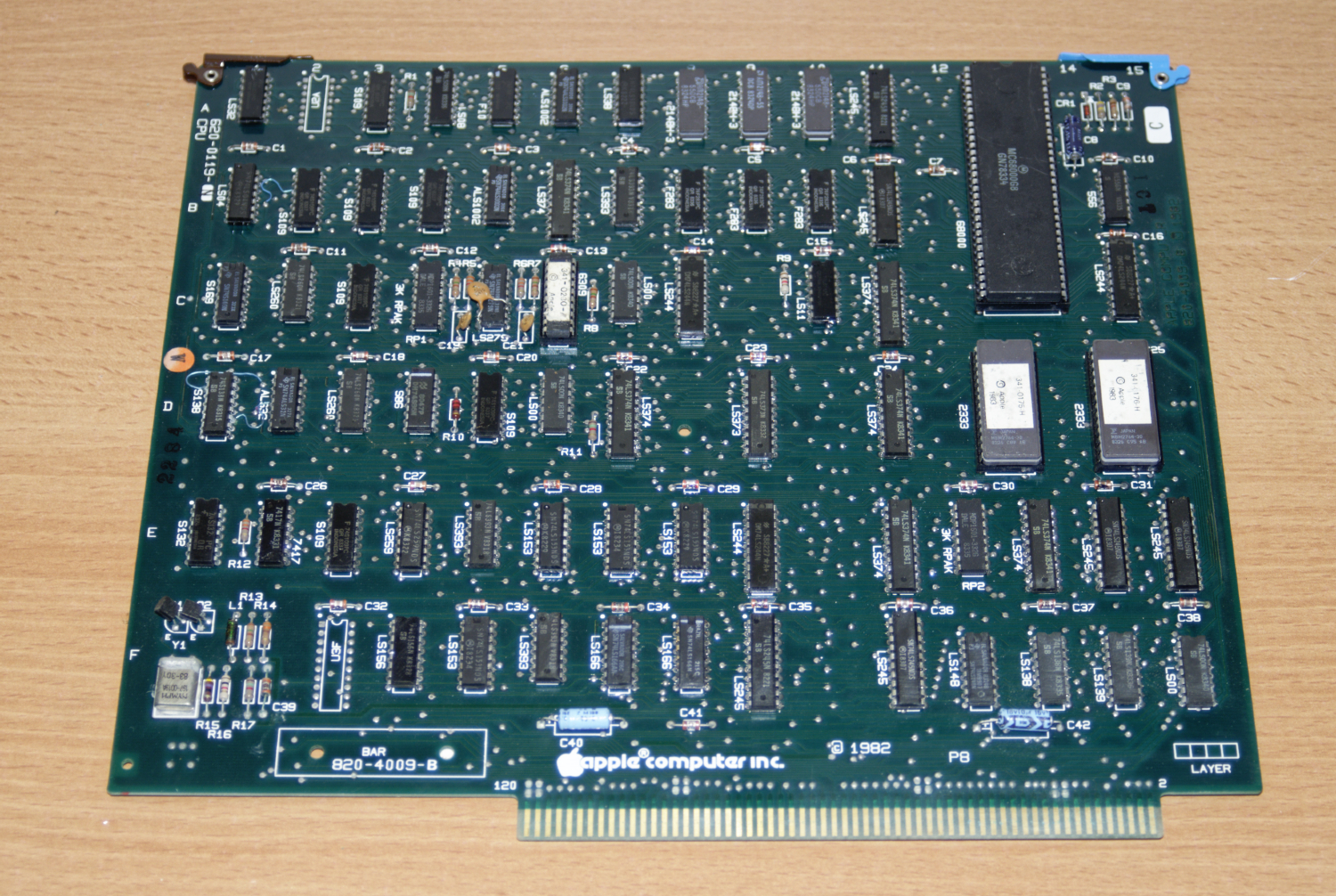

  • CPU Board

    Référence 1 : 620-0119-N
    Référence 2 : 820-4009-B
    Date : 1982

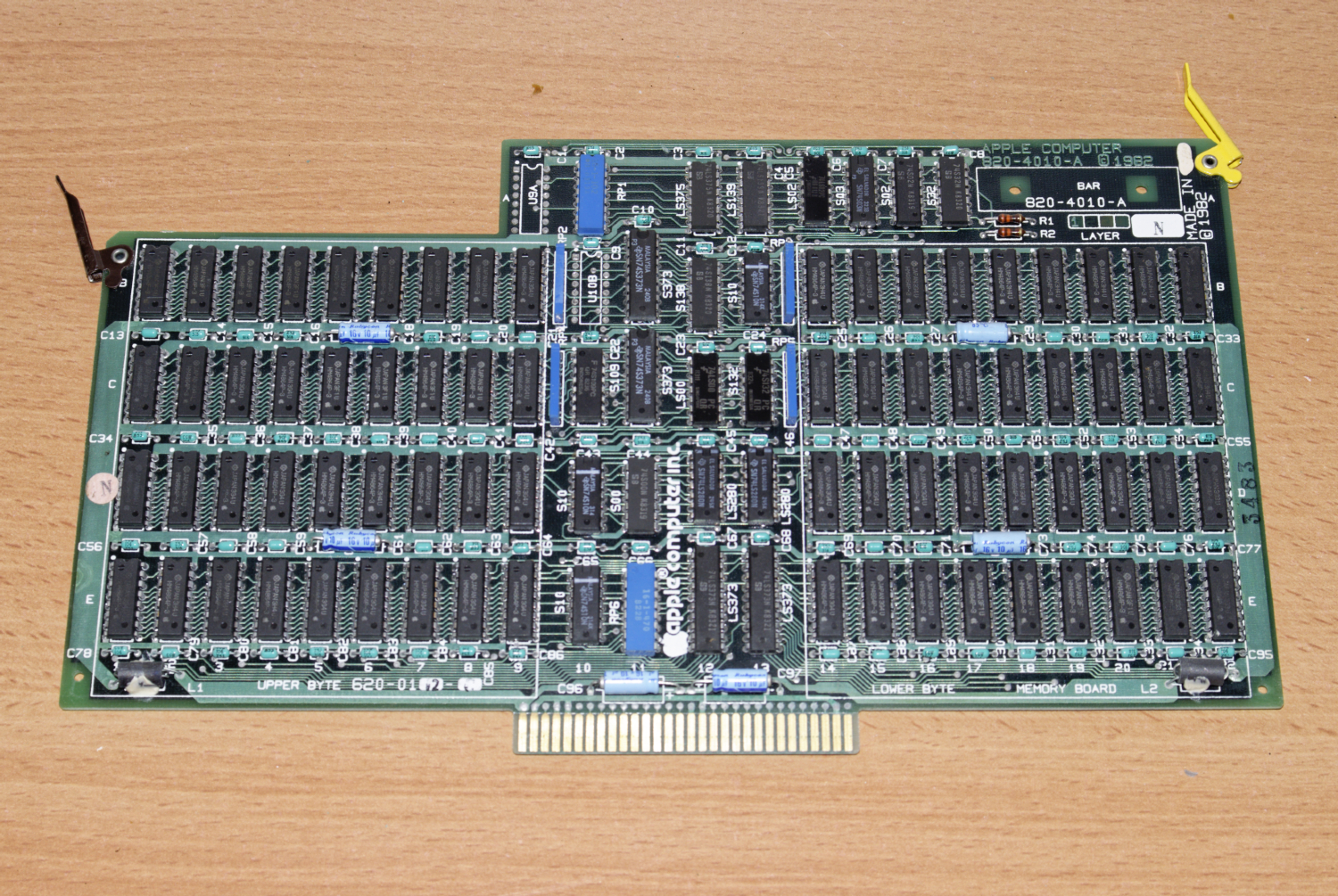

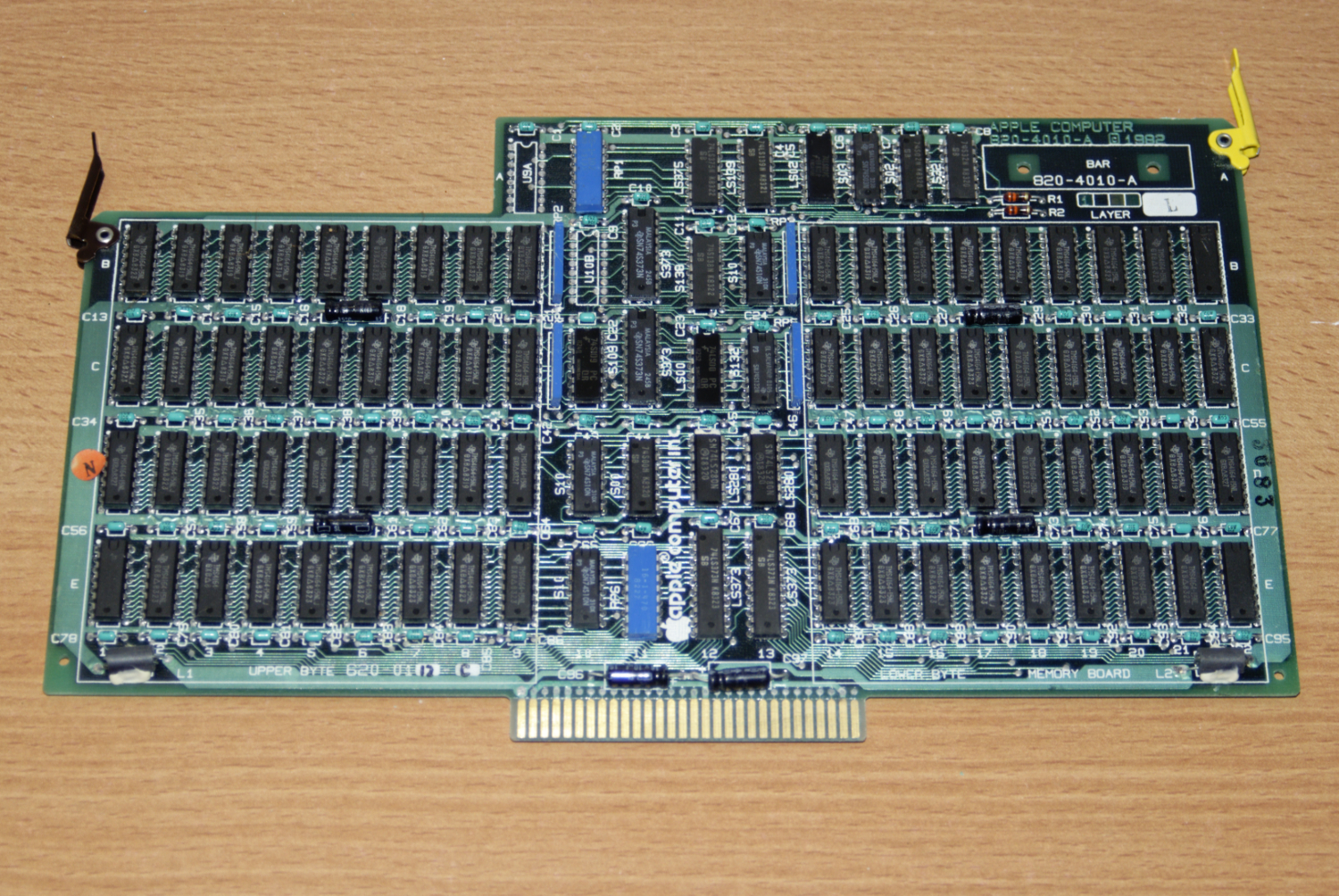

  • Memory board 1 - Made in Singapore - 1982

    Référence 1 : 620-0112-C
    Référence 2 : 820-4010-A
    Date : S8335

  • Memory board 2 - Made in Singapore - 1982

    Référence 1 : 620-0112-C
    Référence 2 : 820-4010-A
    Date : B8334

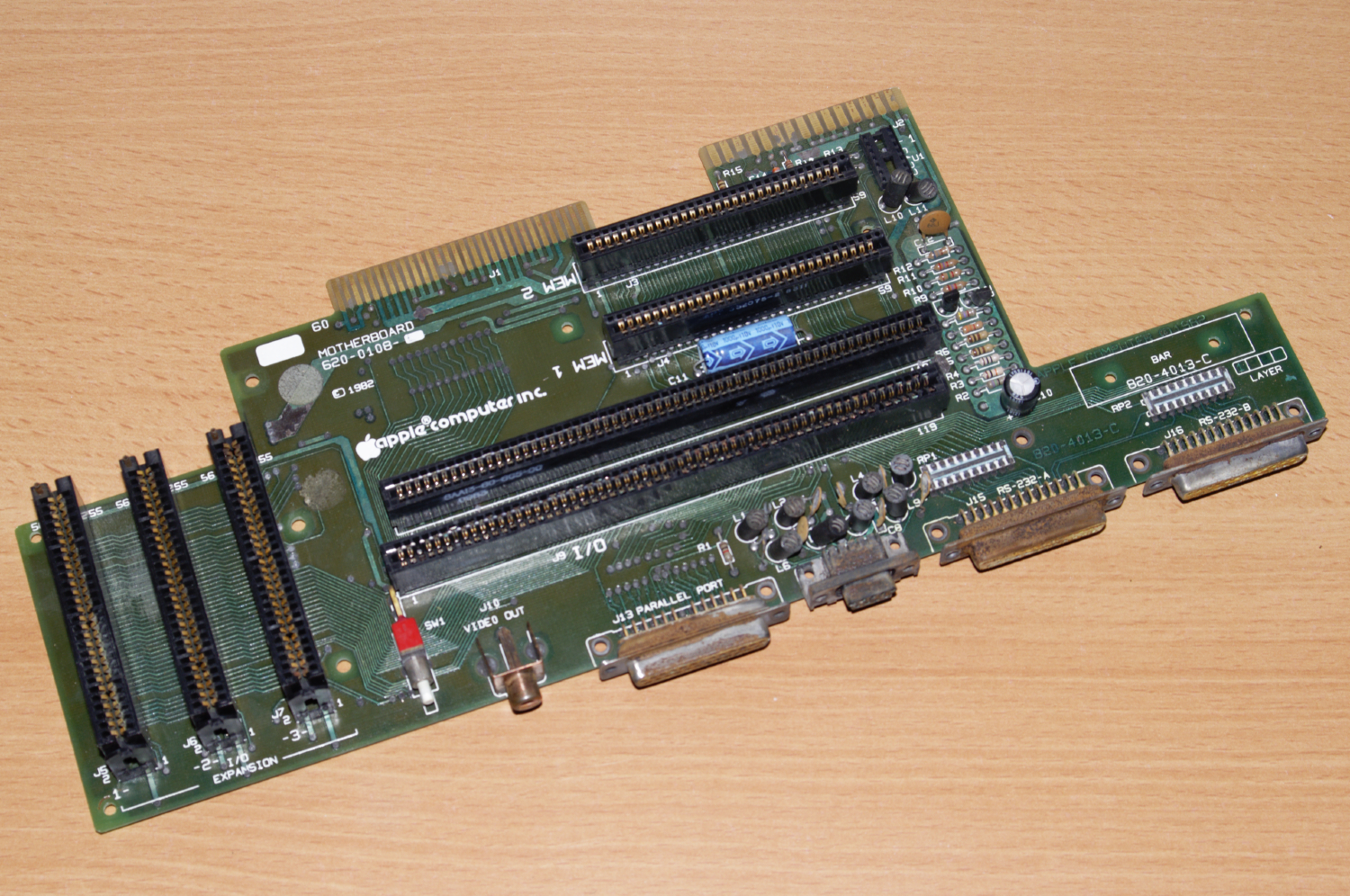

  • Motherboard

    Référence 1 : 620-141
    Référence 2 : 820-4032-B
    Date : 1983

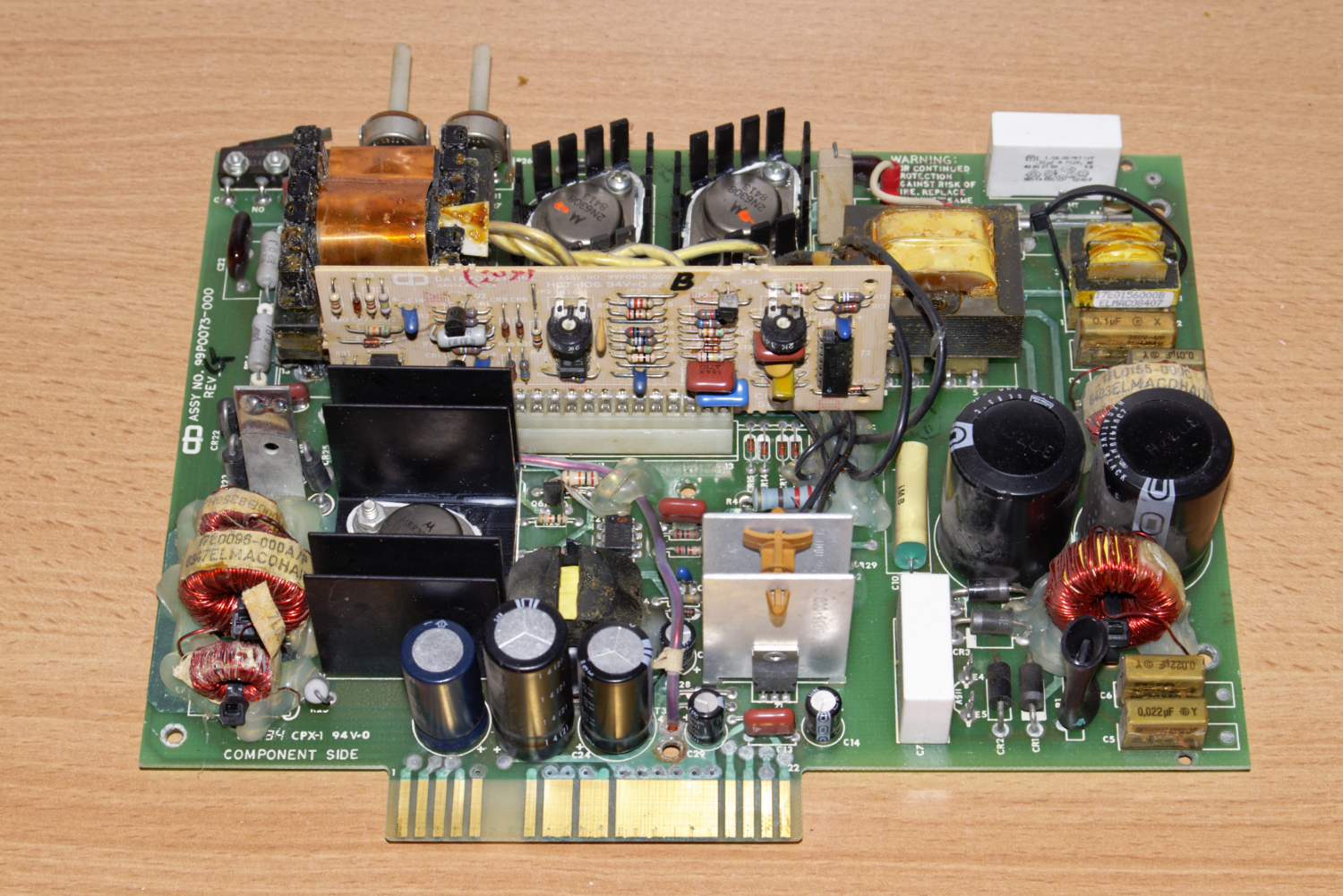

  • Alimentation ASSY

    Modèle : 15A0202-000,001
    Référence 1 : 99P0073-000 Rev G (côté composants)
    Référence 2 : D99P0073-000 Rev J (côté pistes)
    Date : 30 Mars 1984

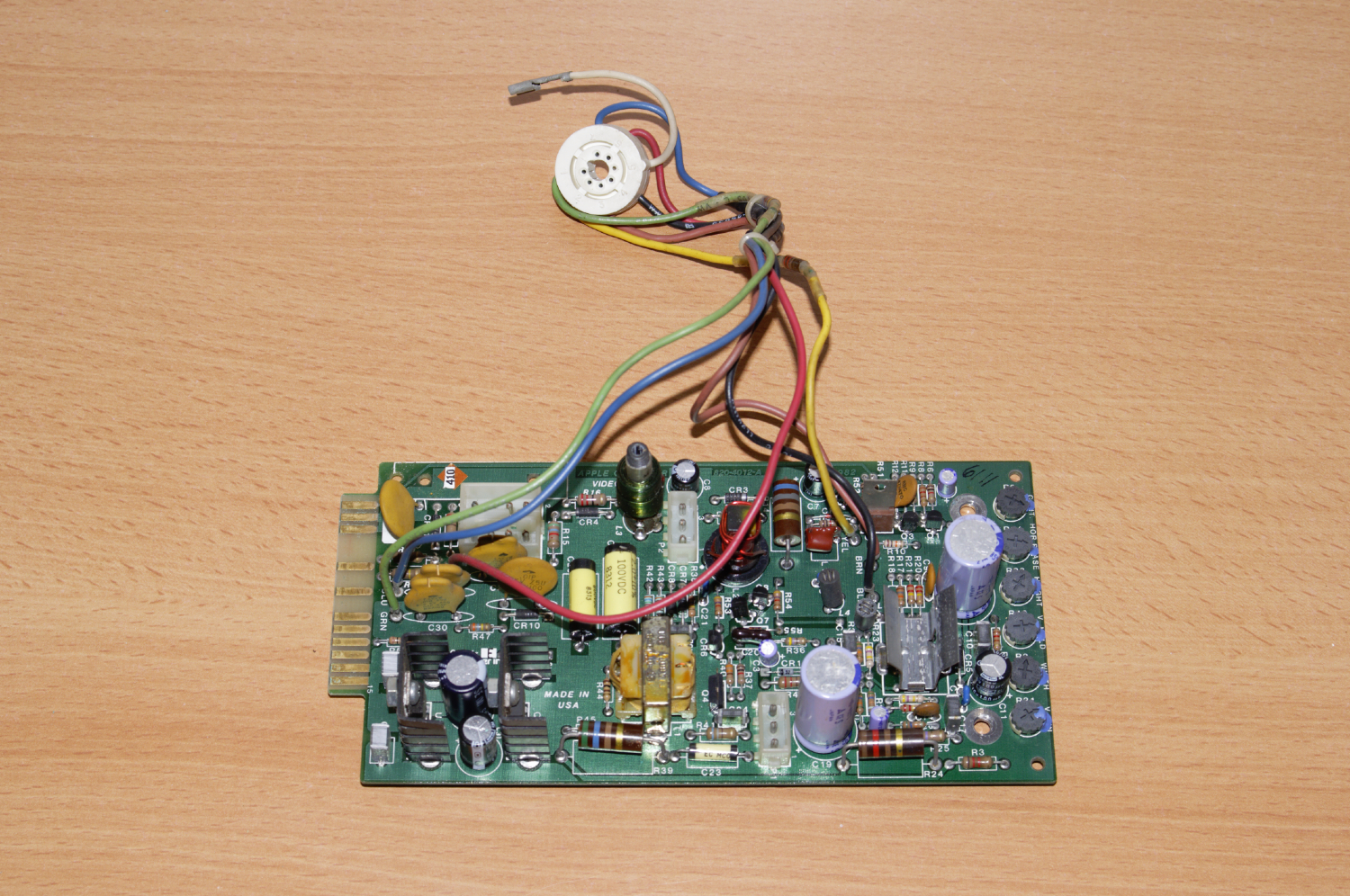

  • Vidéo board

    Référence 1 : 620-0121-E
    Référence 2 : 820-4012-A
    Date : 1982

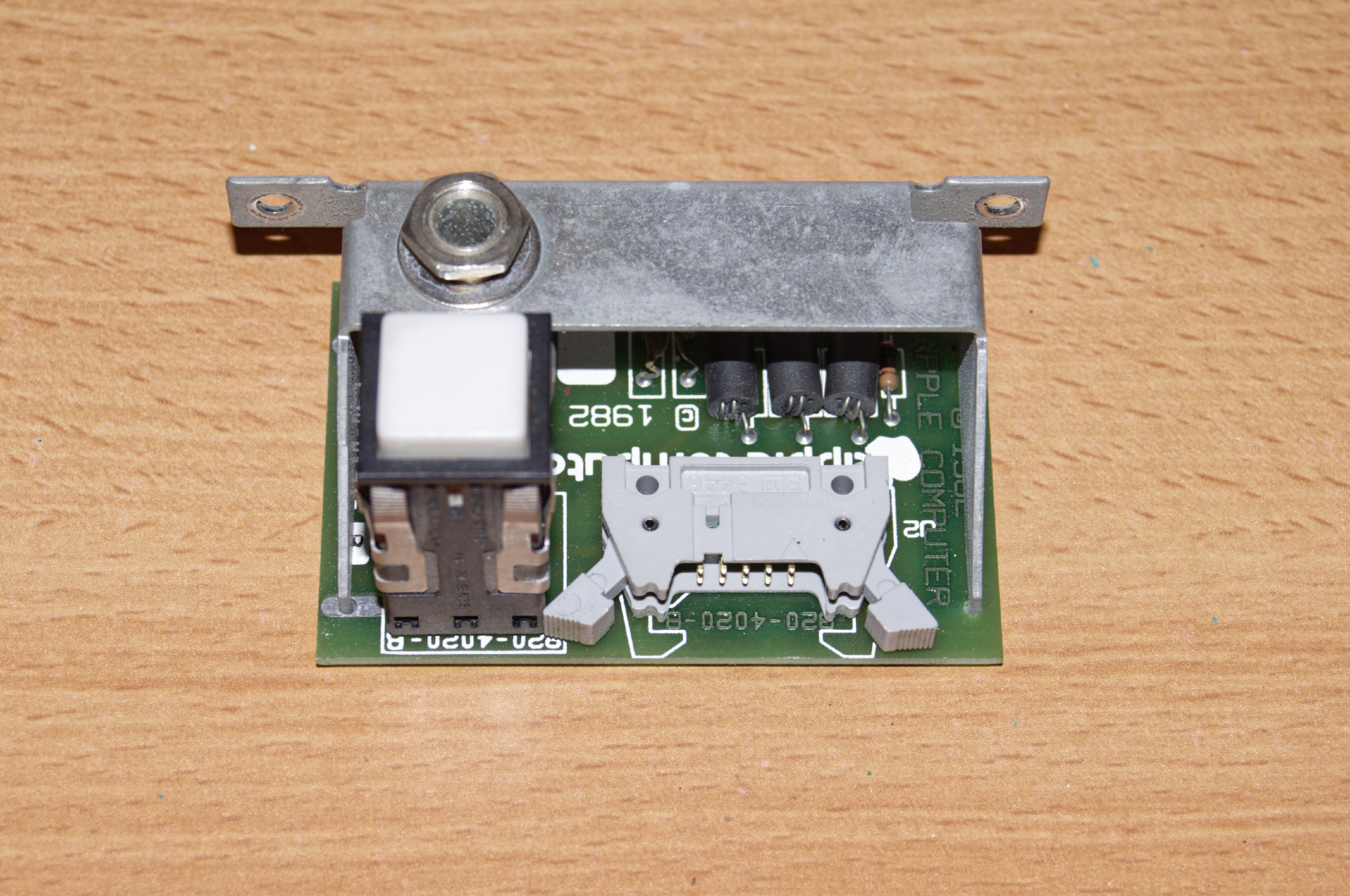

  • Bouton poussoir et fiche de connexion du clavier

    Référence : 820-4020-B
    Date : 1982

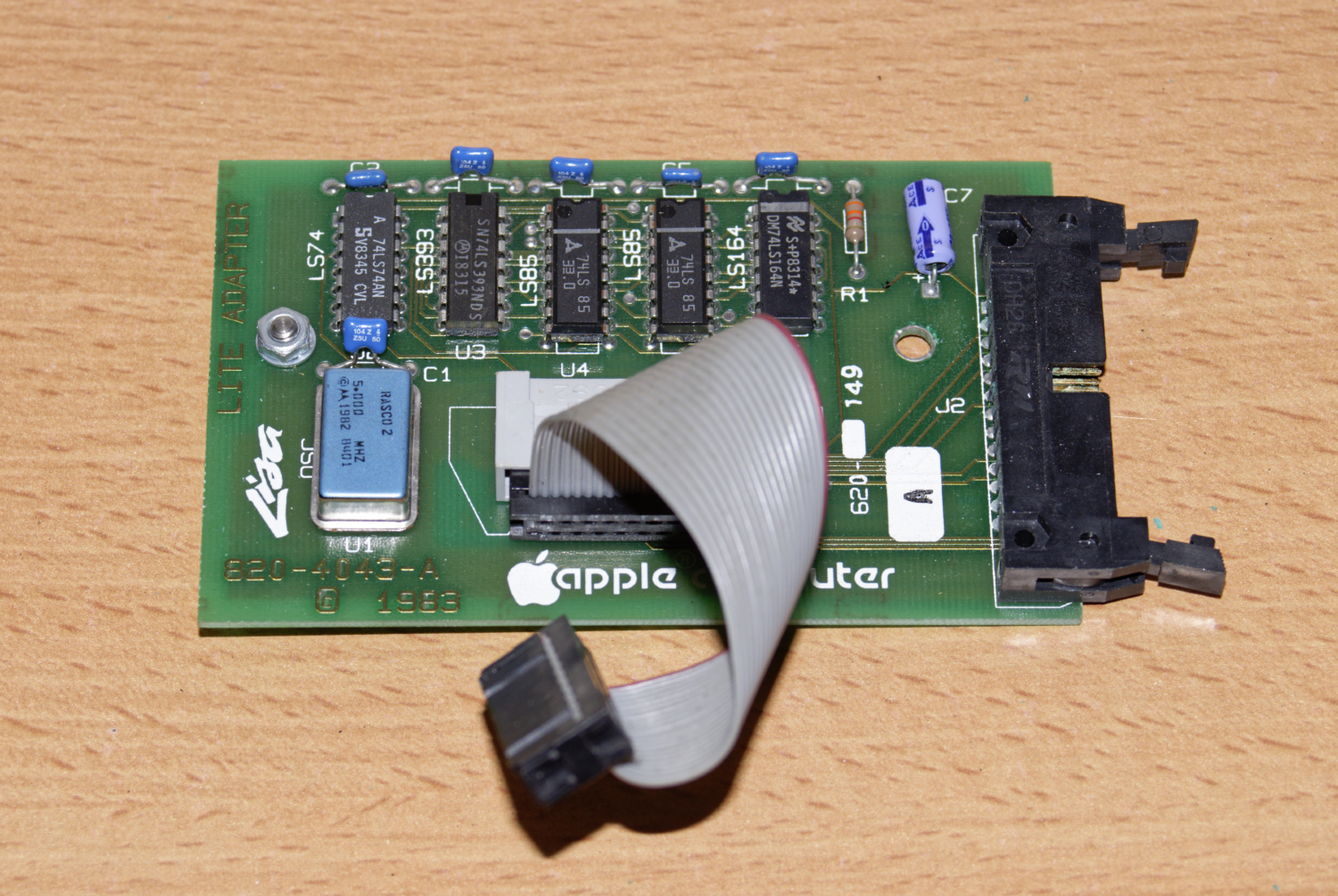

  • Lite adapter

    Référence : 820-4043-A
    Date : 1983


Pièces diverses :

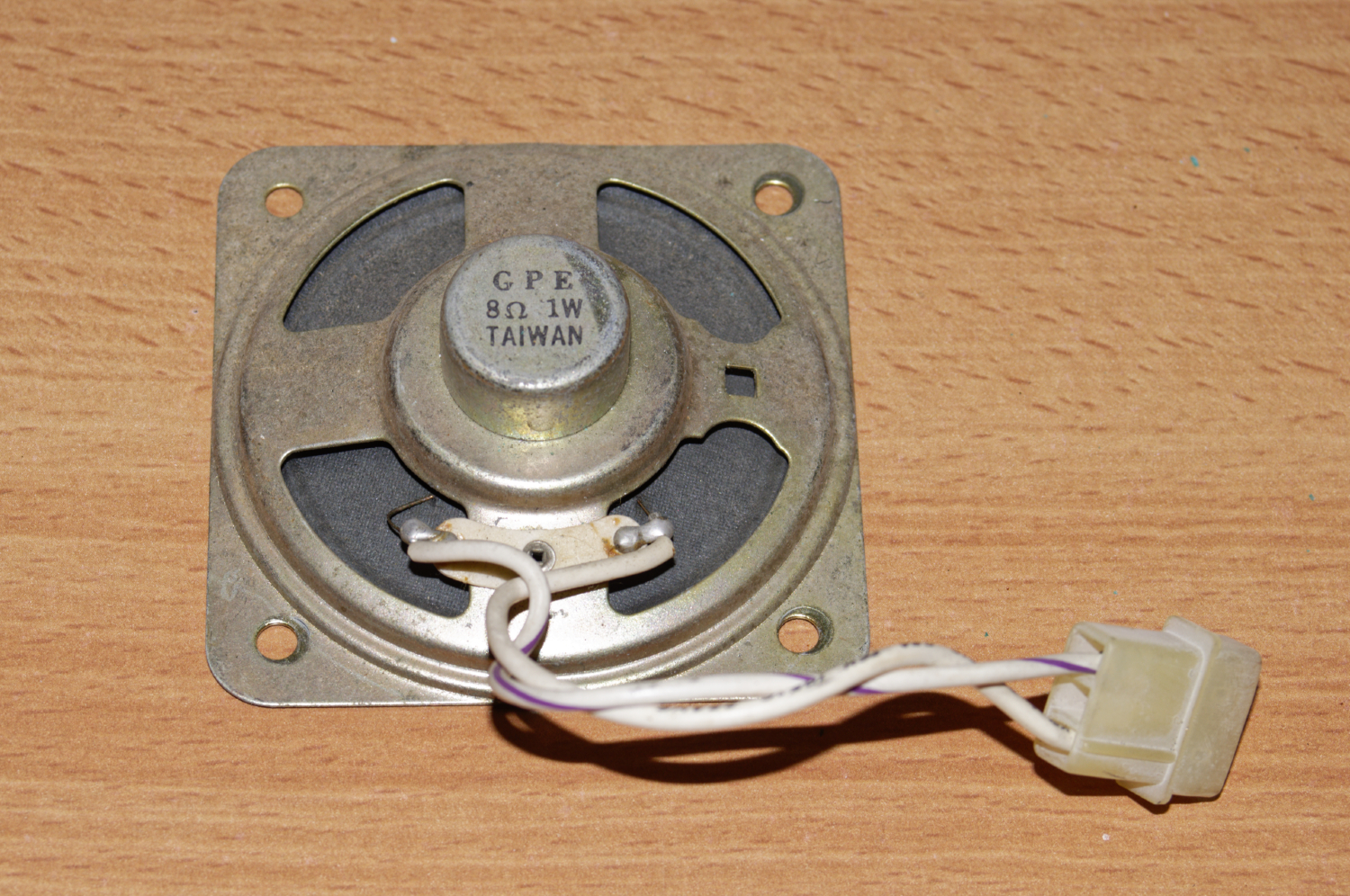

  • Haut-parleur GPE

    Caractéristiques : 1 W - 8 Ω

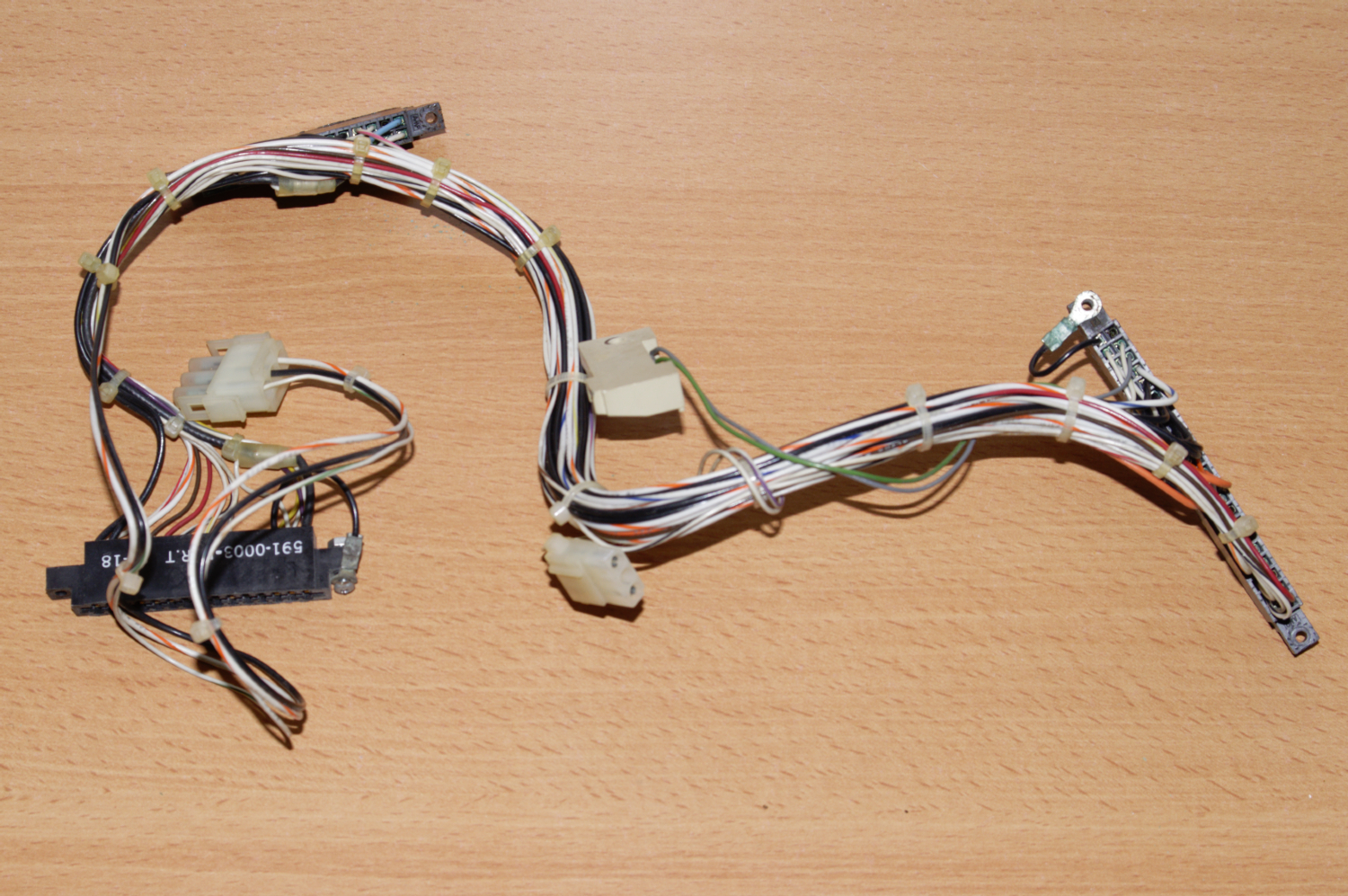

  • Nappe de connecteurs + fils + micro-interrupteur façade avant


    - connecteurs 2 x 15 contacts - 591-0003-D RT - Date : 8318
    - connecteurs 2 x 15 contacts - AMP 583680-1 - Date : 8314
    - connecteurs 2 x 22 contacts - 591-0003-D RT - Date : 8313

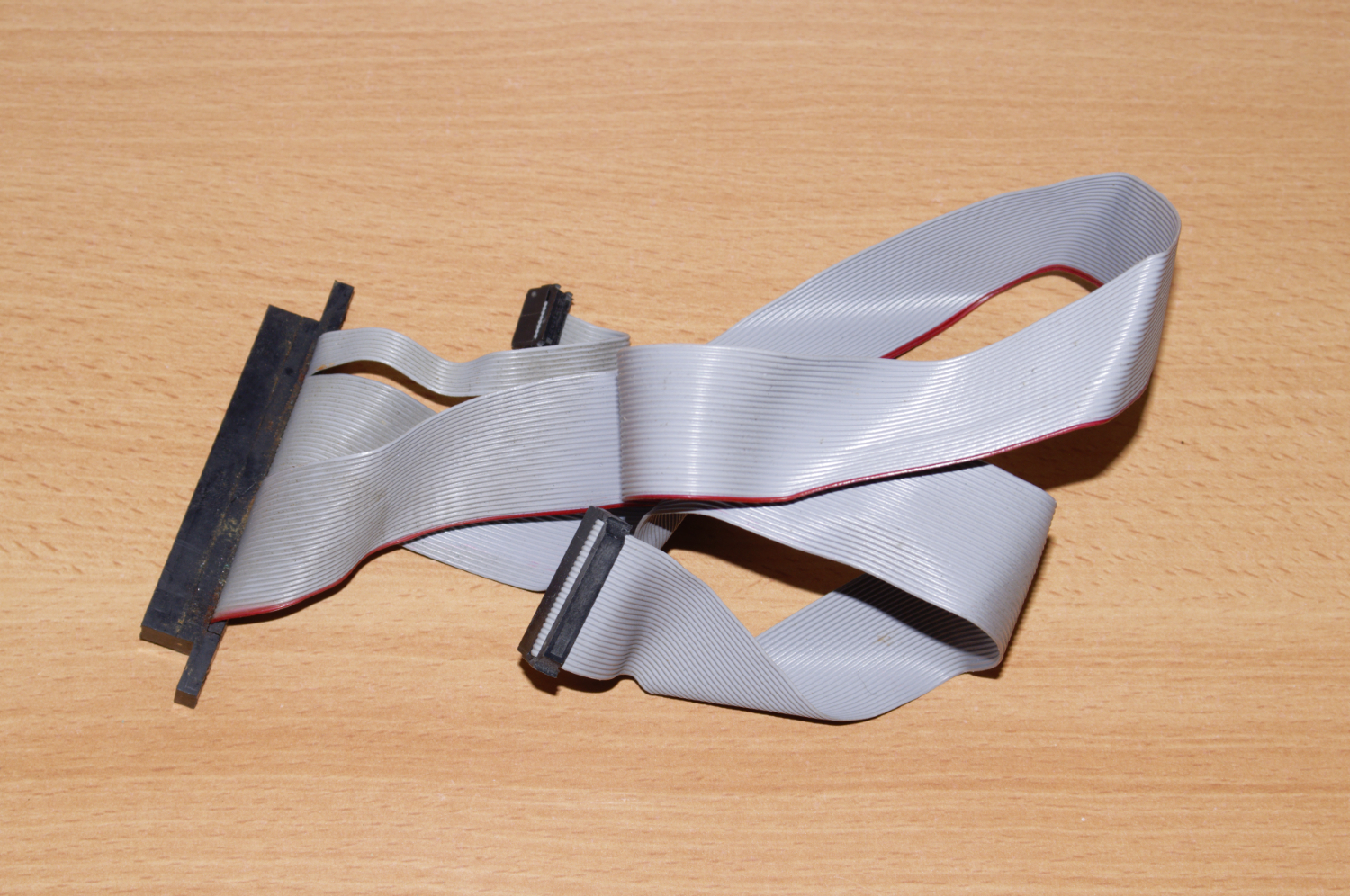

  • Nappe lecteur disquette + connecteurs


    - connecteur 2 x 30 : 591-0002 B CCI - Date : 5683

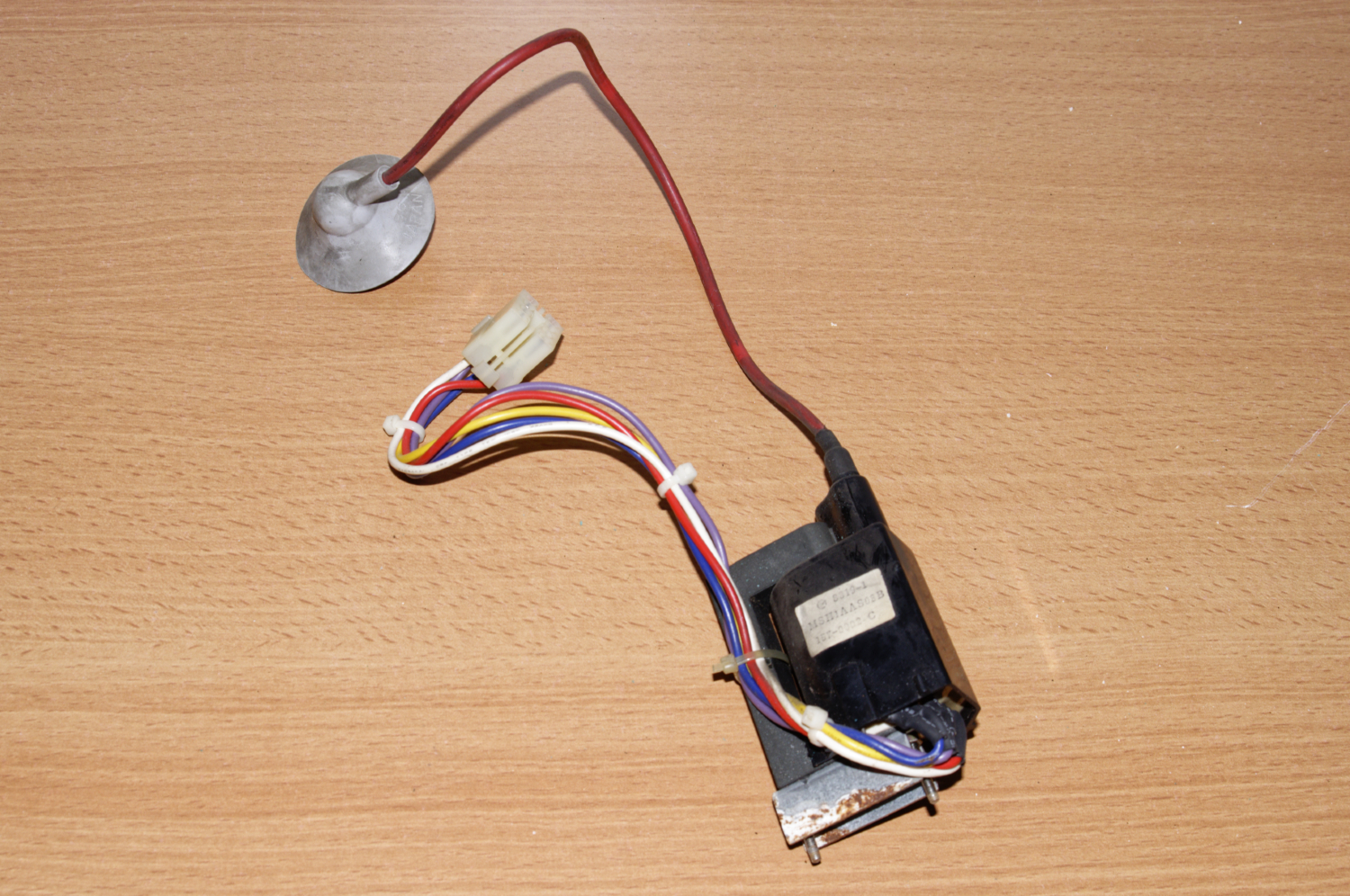

  • Transformateur haute tension

    Référence 1 : MSH1AAS08B
    Référence 2 : 157-0002-C
    Référence 3 : BE010
    Date : 8319

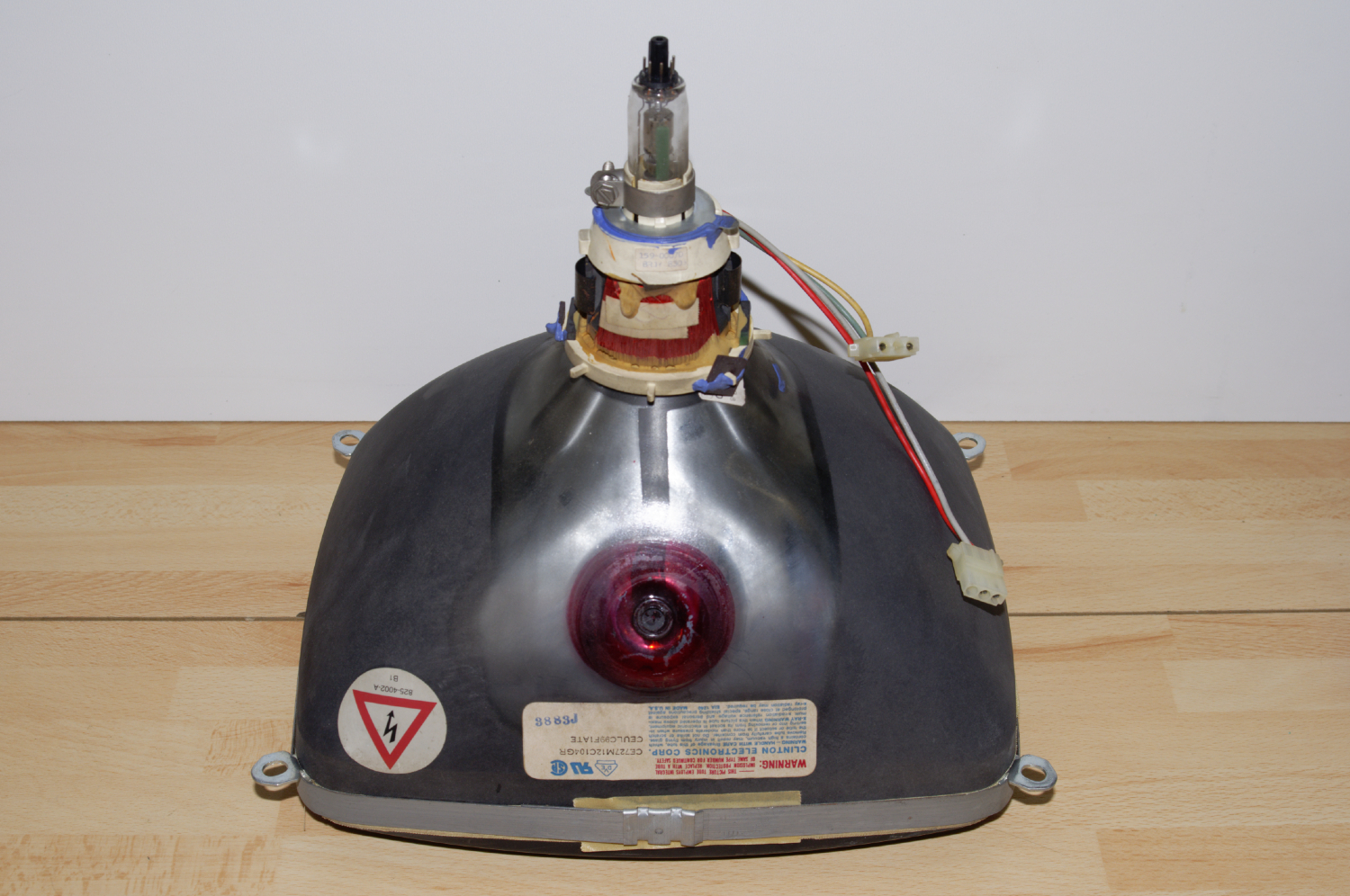

  • Tube cathodique Clinton Electronics Corp.

    Référence 1 : CE727M12C104GR
    Référence 2 : CEULC99F1ATE
    Date : 3883J

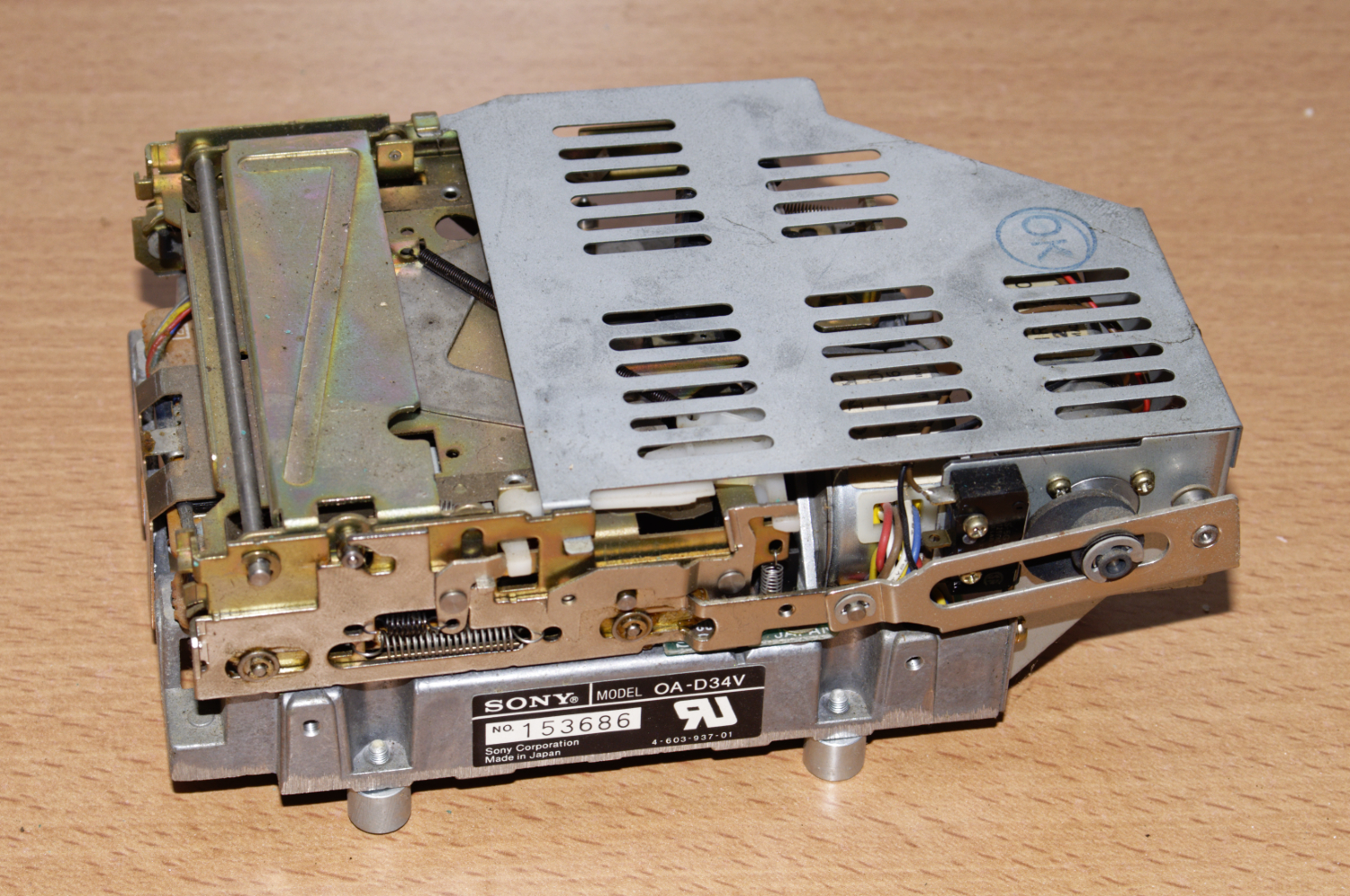

  • Lecteur disquette 3"1/2 Sony

    Référence : O1-D34V
    Date : Décembre 1983

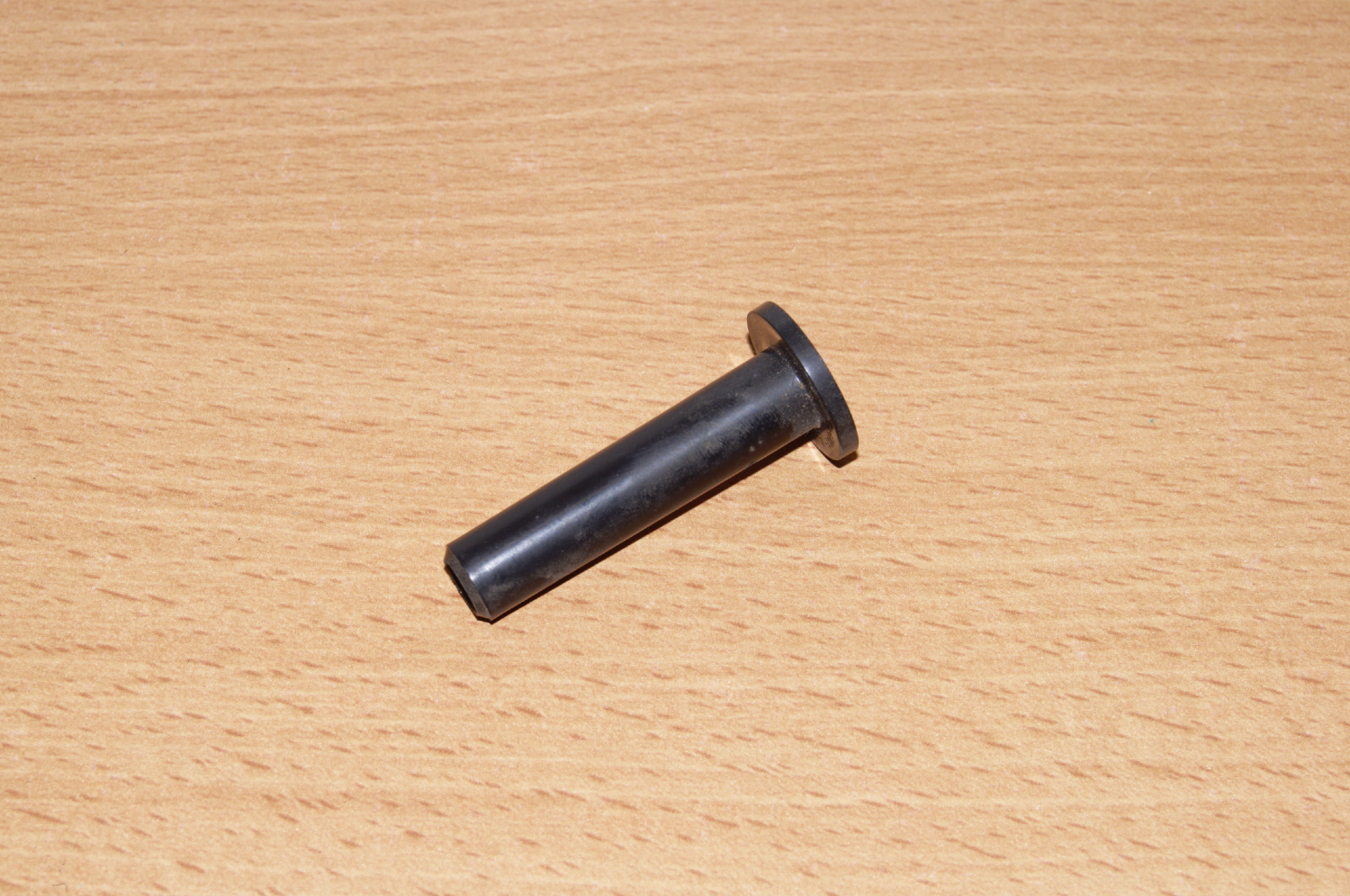

  • Embout plastique butée de panier

    Référence : aucune

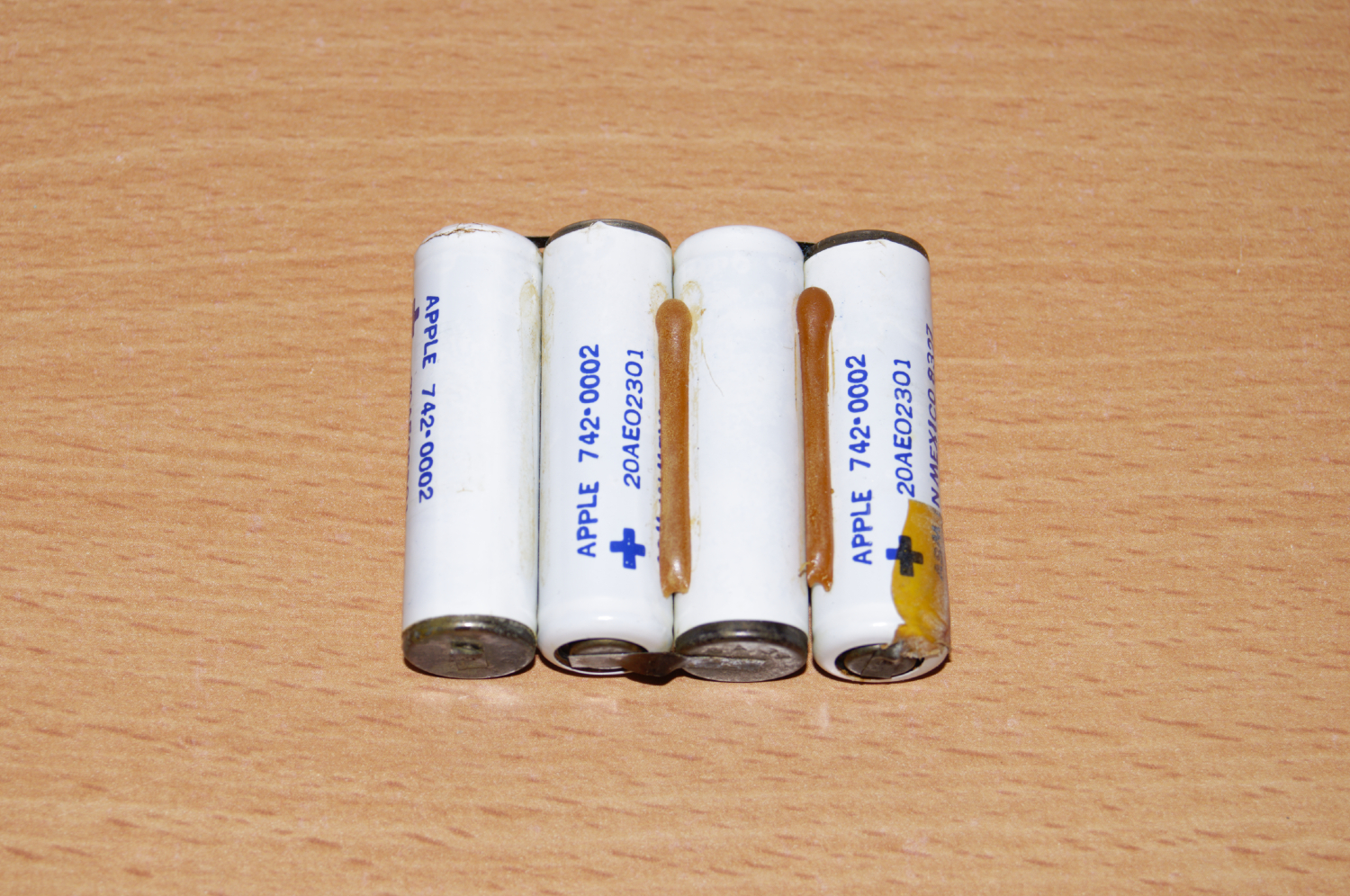

  • Les piles (fautives)

    Référence 1 : 742-0002
    Référence 2 : 20AE02301

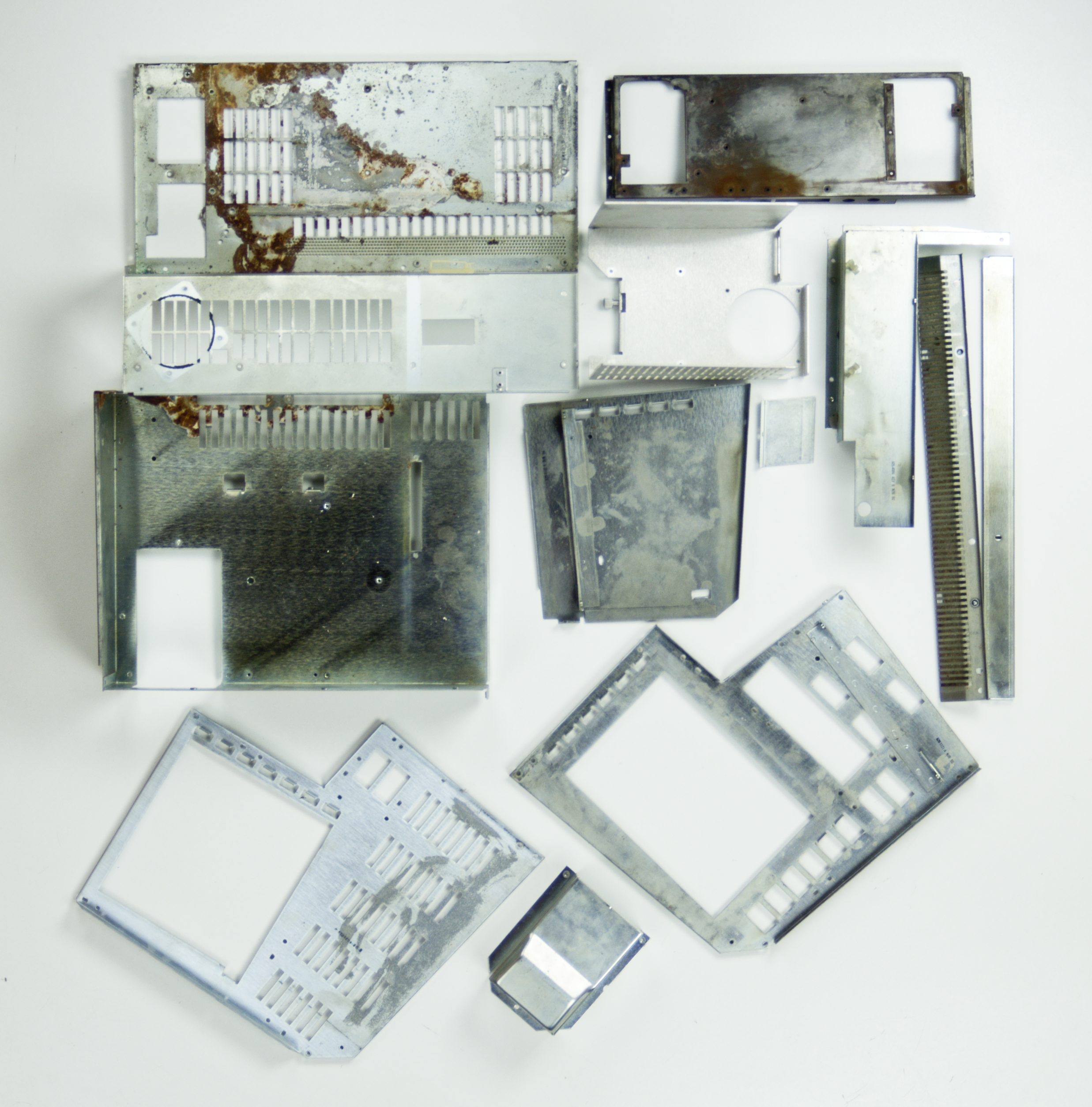

Pièces métalliques :

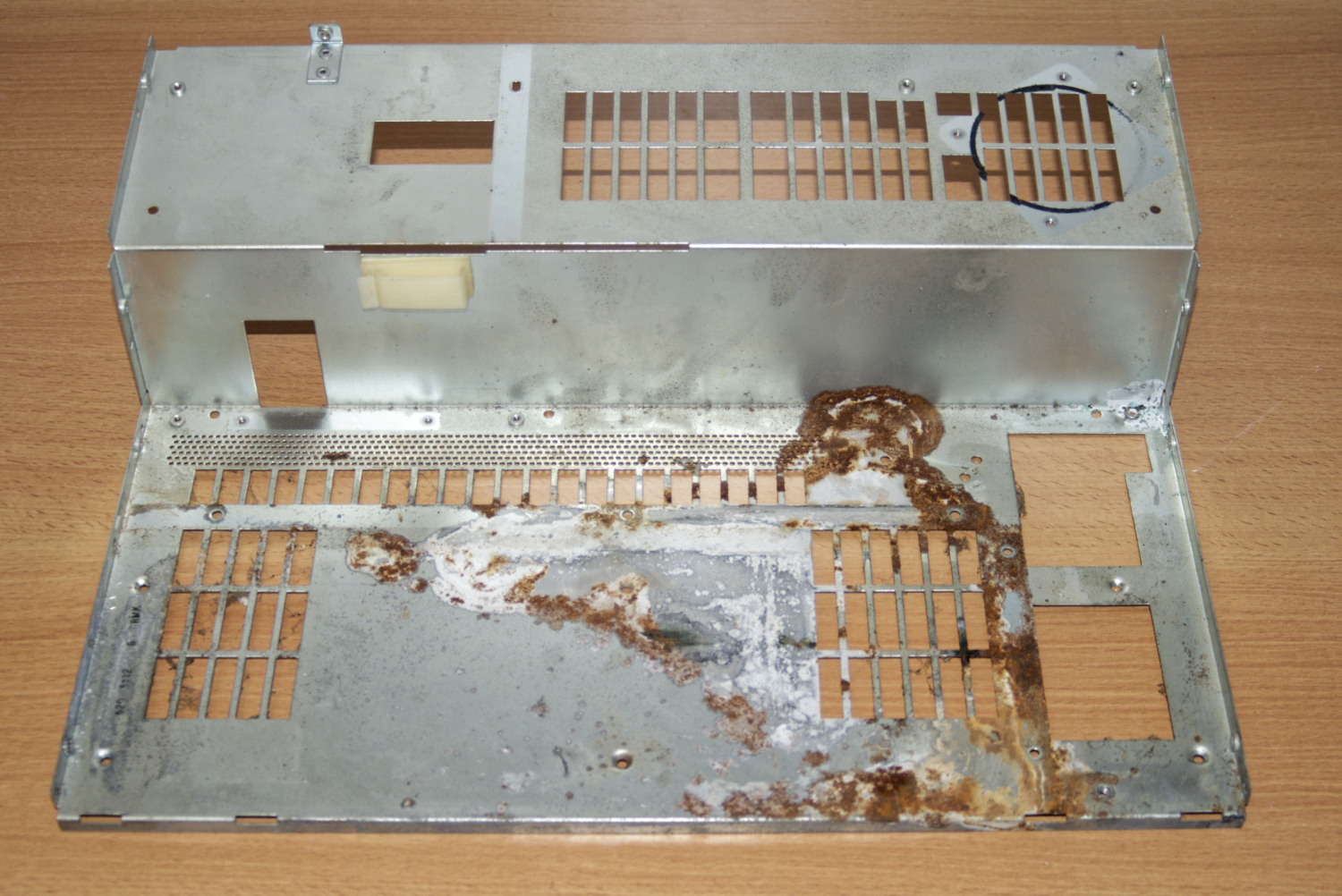

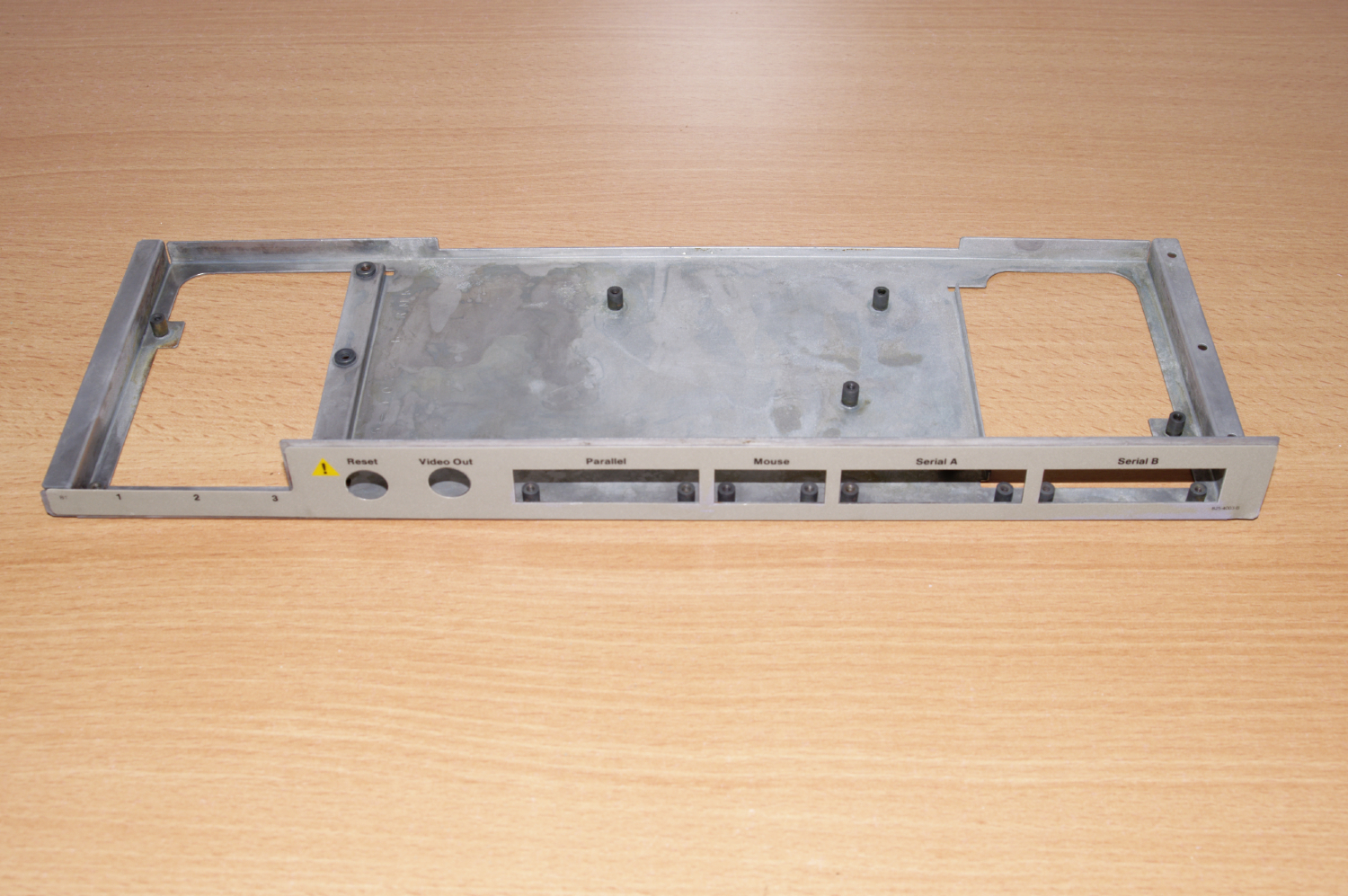

  • Carter châssis principal

    Référence 1 : 620 5112 B RMK
    Référence 2 : 805-4023 F RMK

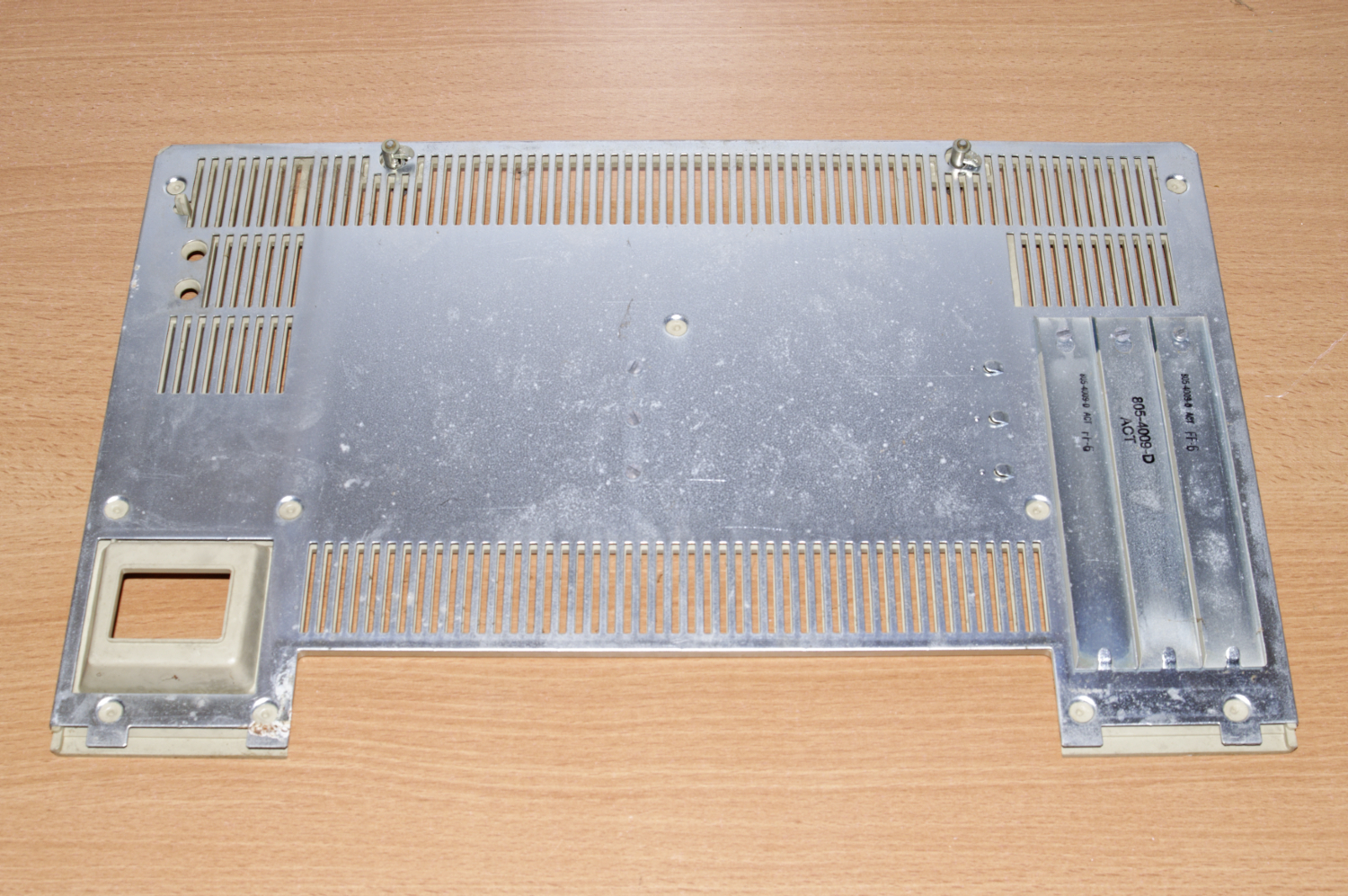

  • Carter de fond de panier

    Référence : 805-4022 B RMK

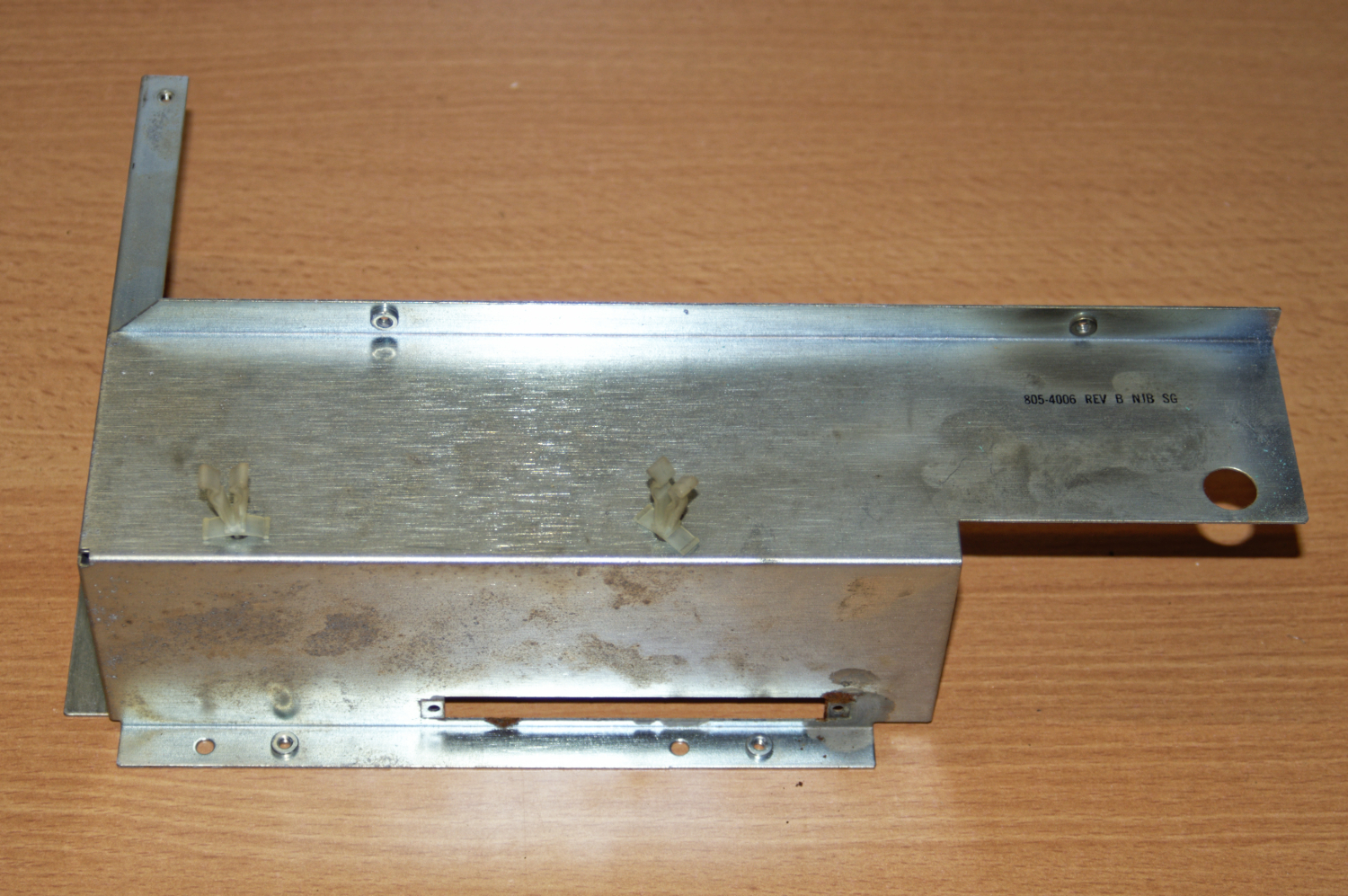

  • Carter fond alimentation

    Référence : 805-4006 Rev B NJB SG

  • Carter fond tube cathodique :

    Référence : 805-4008-E-ACT

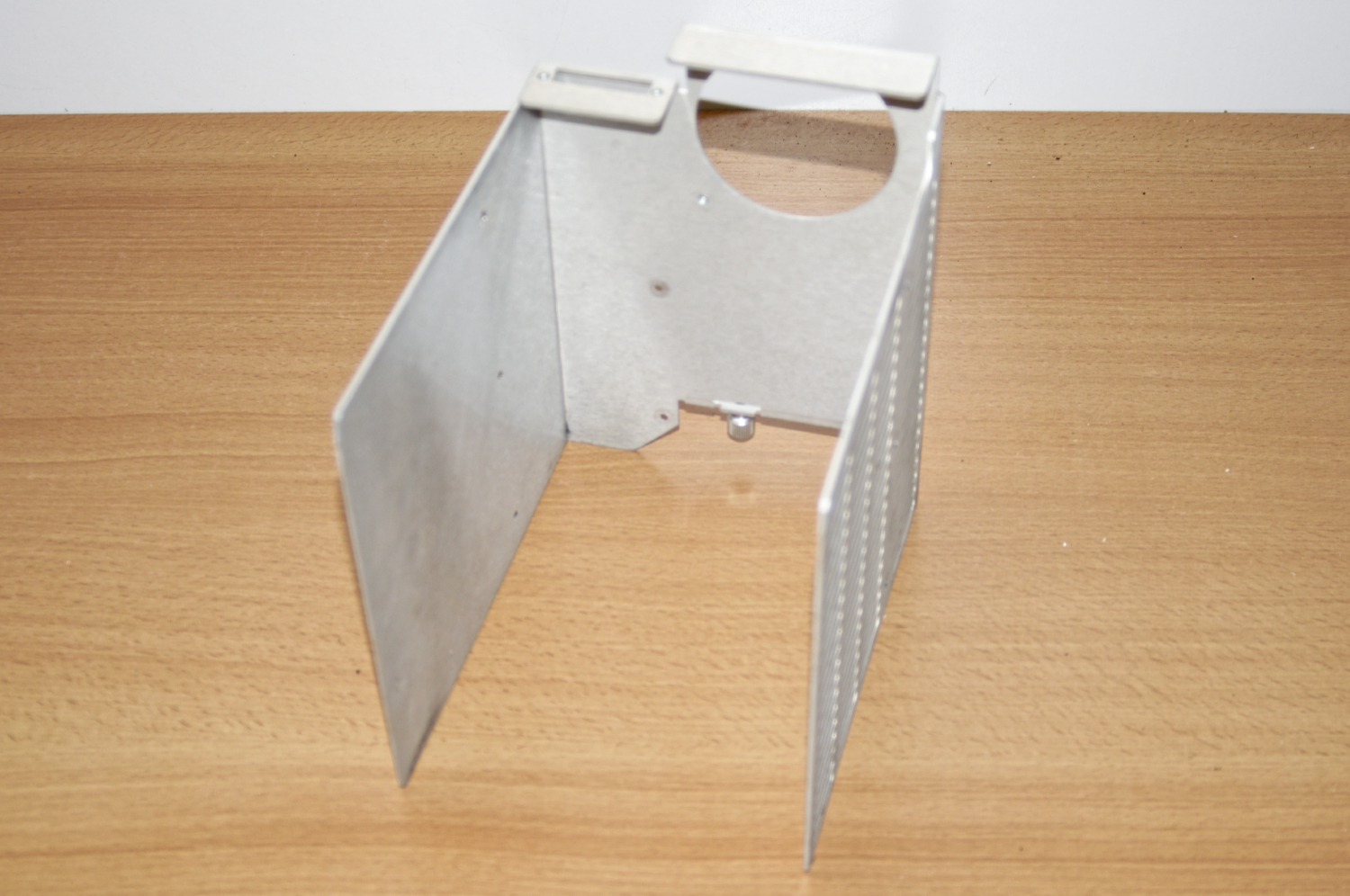

  • Carter droit support tube cathodique

    Référence : 620-5122-A NJB SG

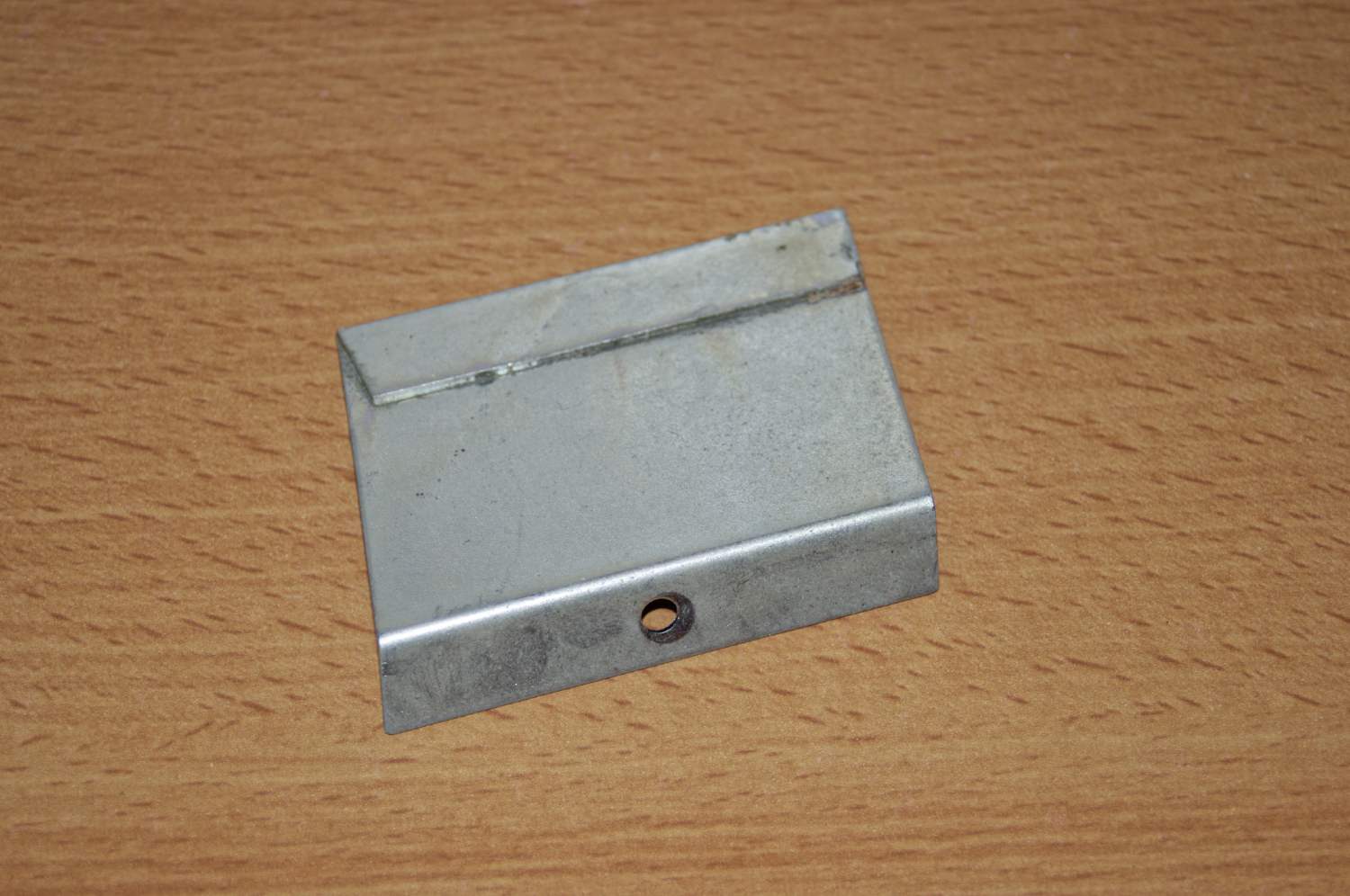

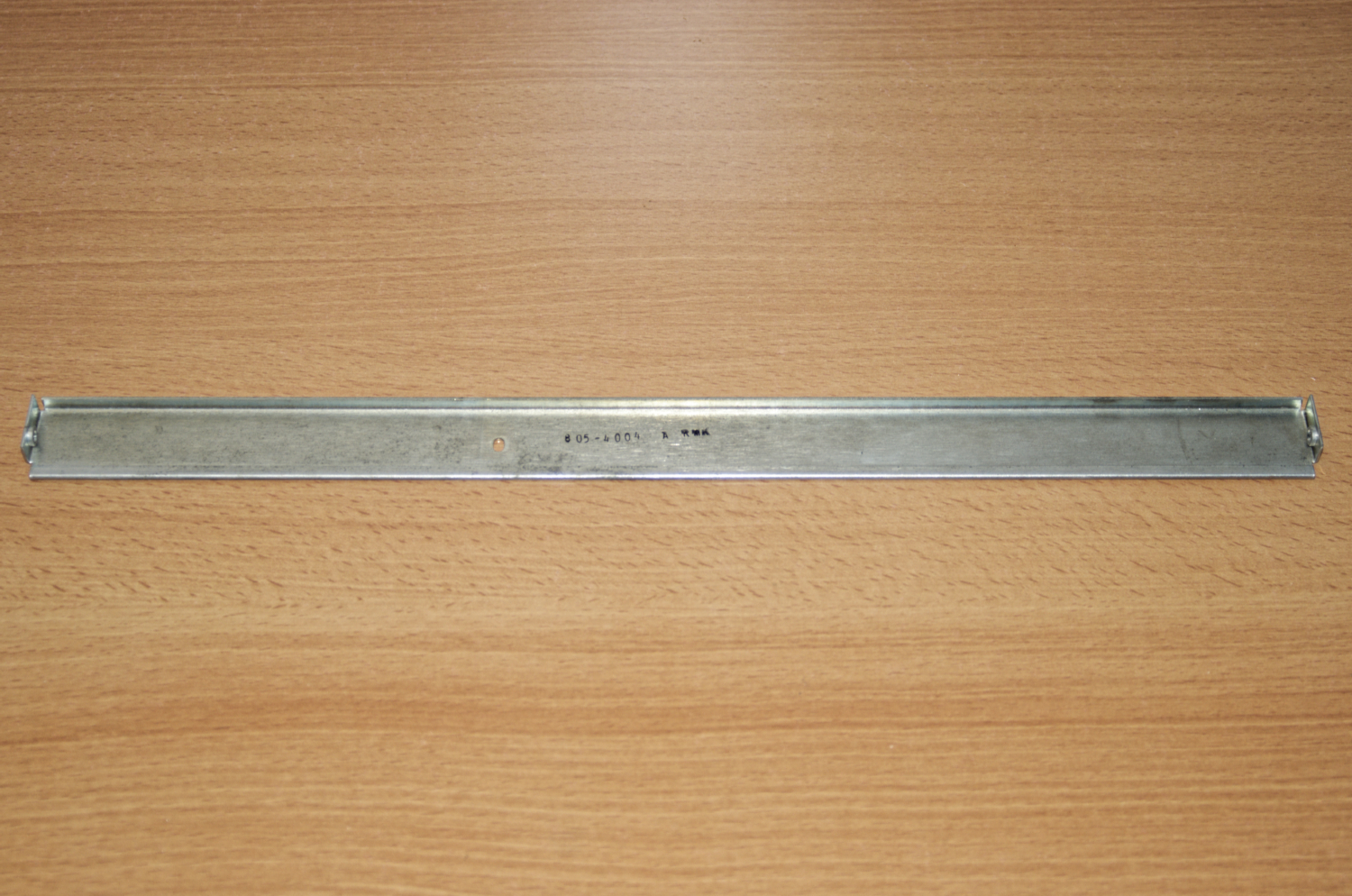

  • Plaque fixation sur le support carter droit

    Référence : 805-4020 D

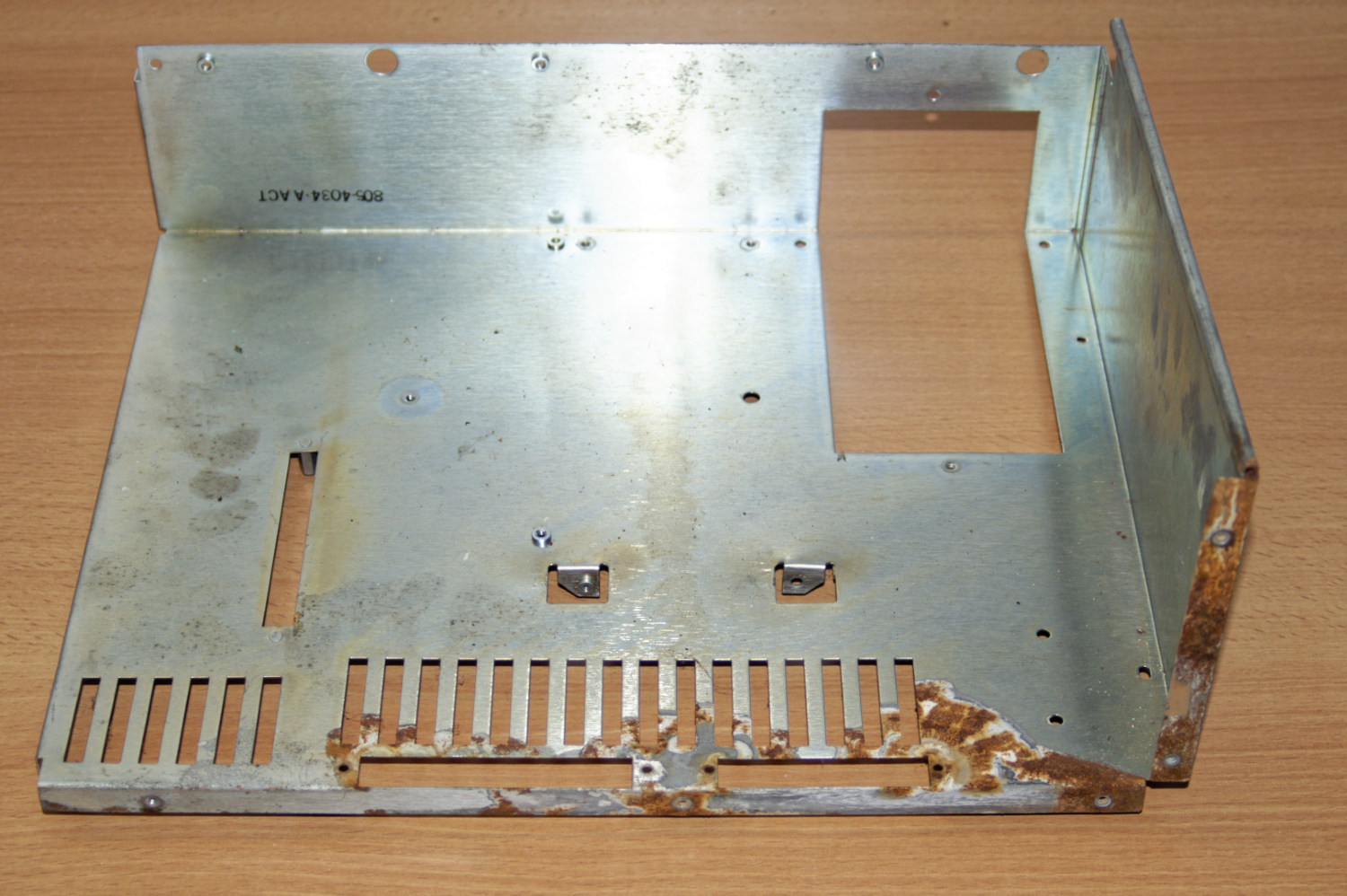

  • Carter vertical arrière tube cathodique

    Référence : 805-4034-A ACT

  • Plaque supérieure 1

    Référence : 805-4003-C NJB SG

  • Plaque supérieure 2

    Référence : 805-4004 A RMK

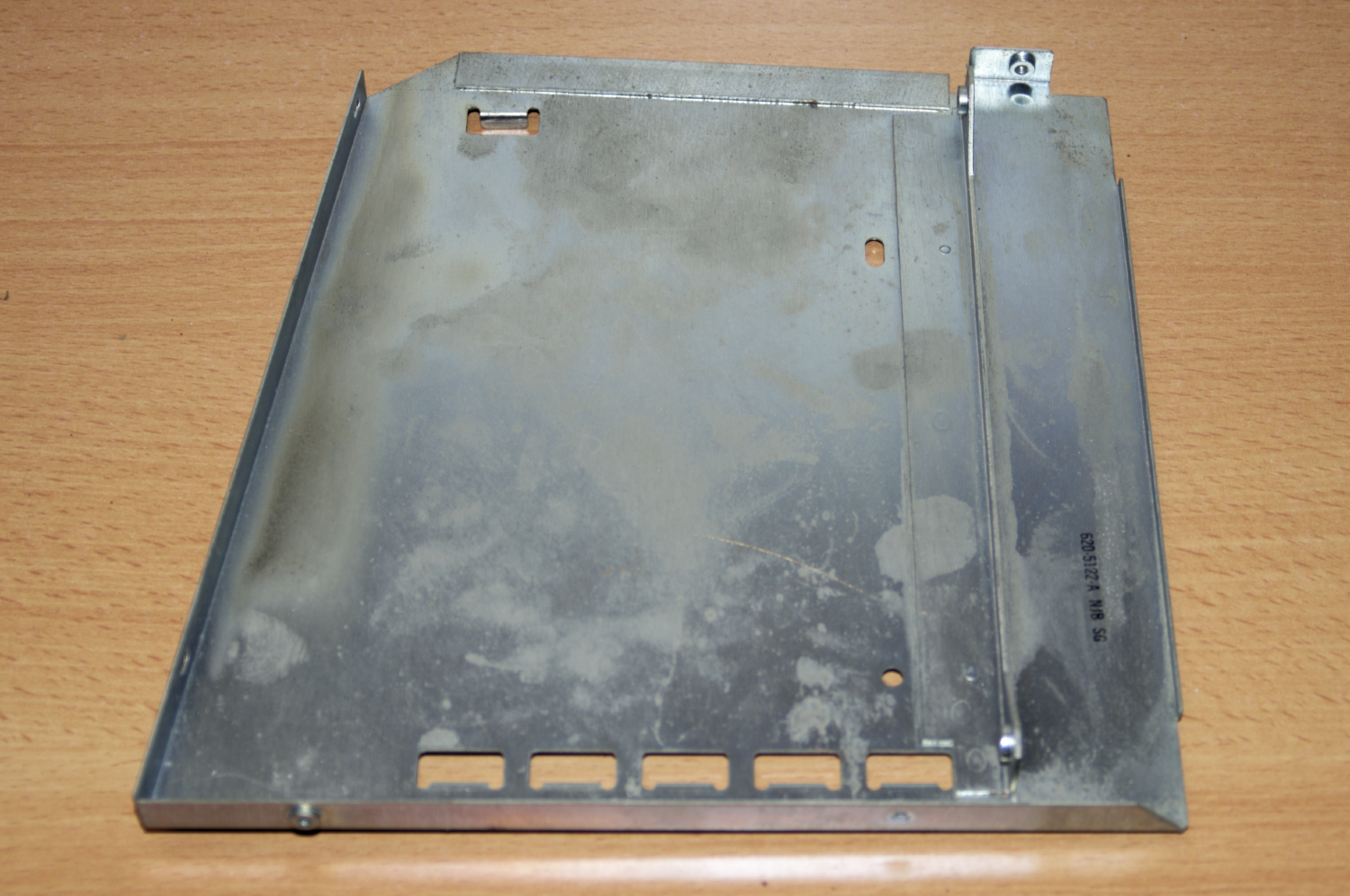

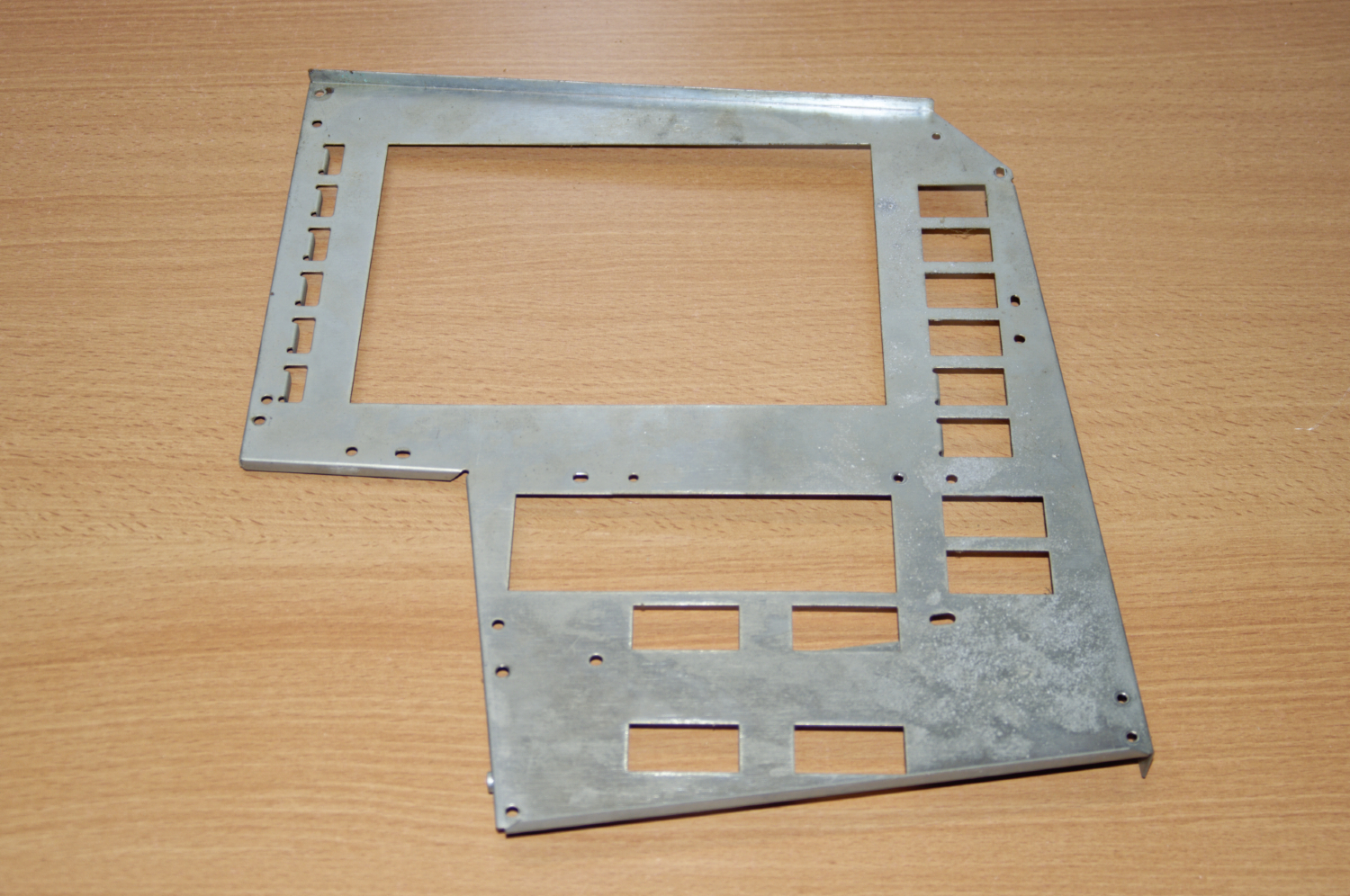

  • Carter châssis côté gauche

    Référence : 620-5121-A NJB SG

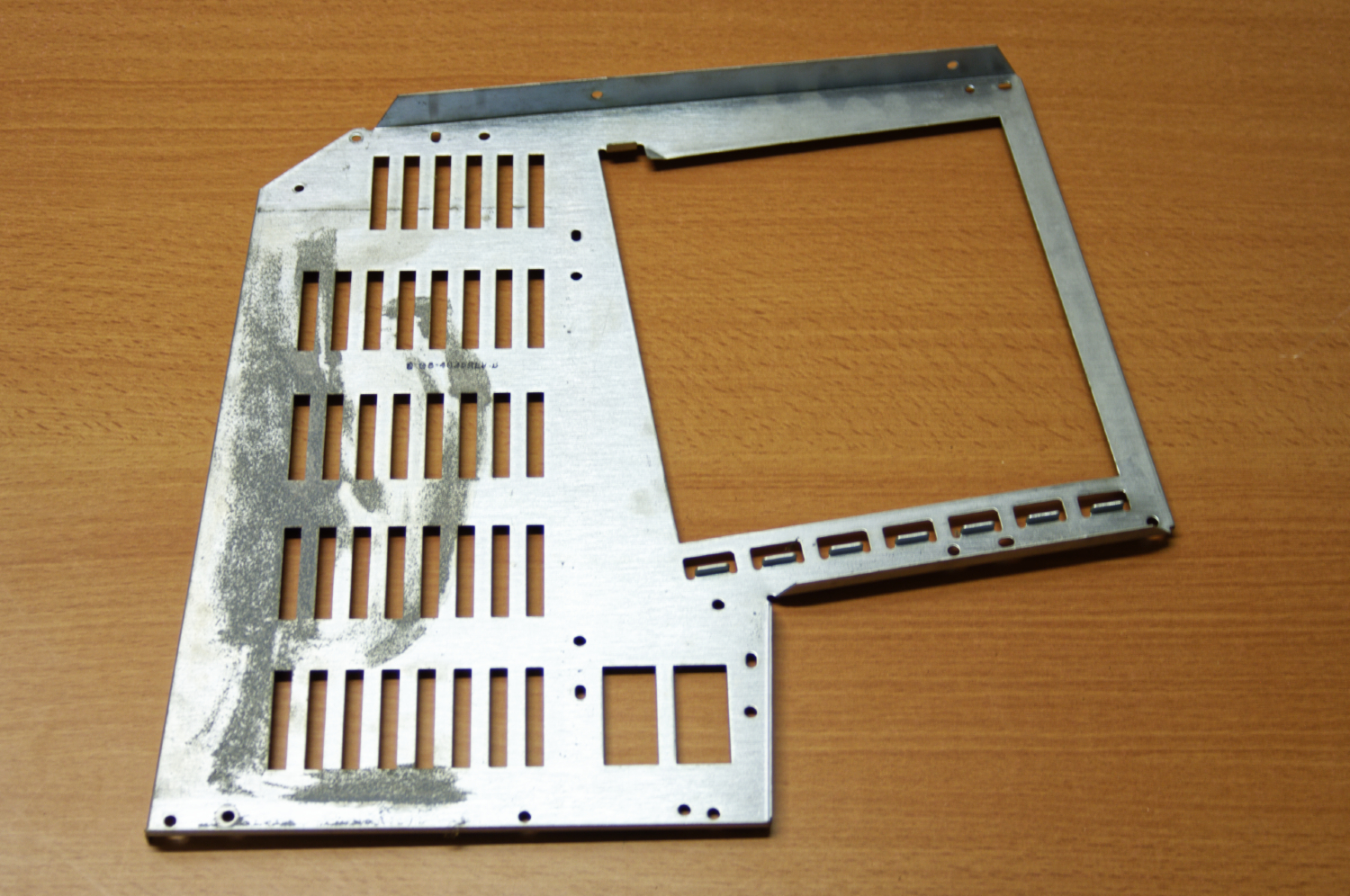

  • Carter châssis coté droit

    Référence : 805-4035 Rev.B

  • Support disque et lecteur disquette

    Référence : aucune

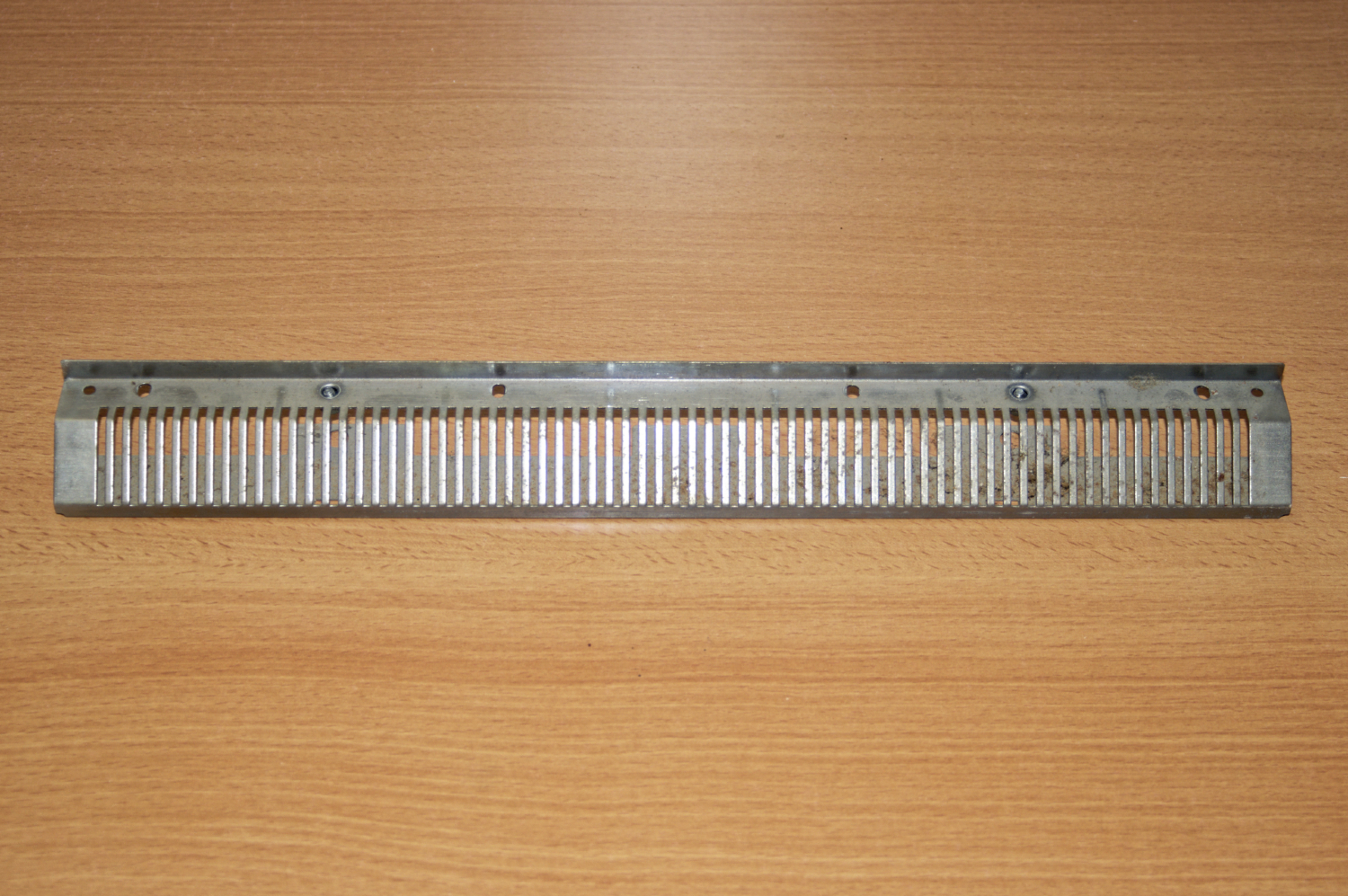

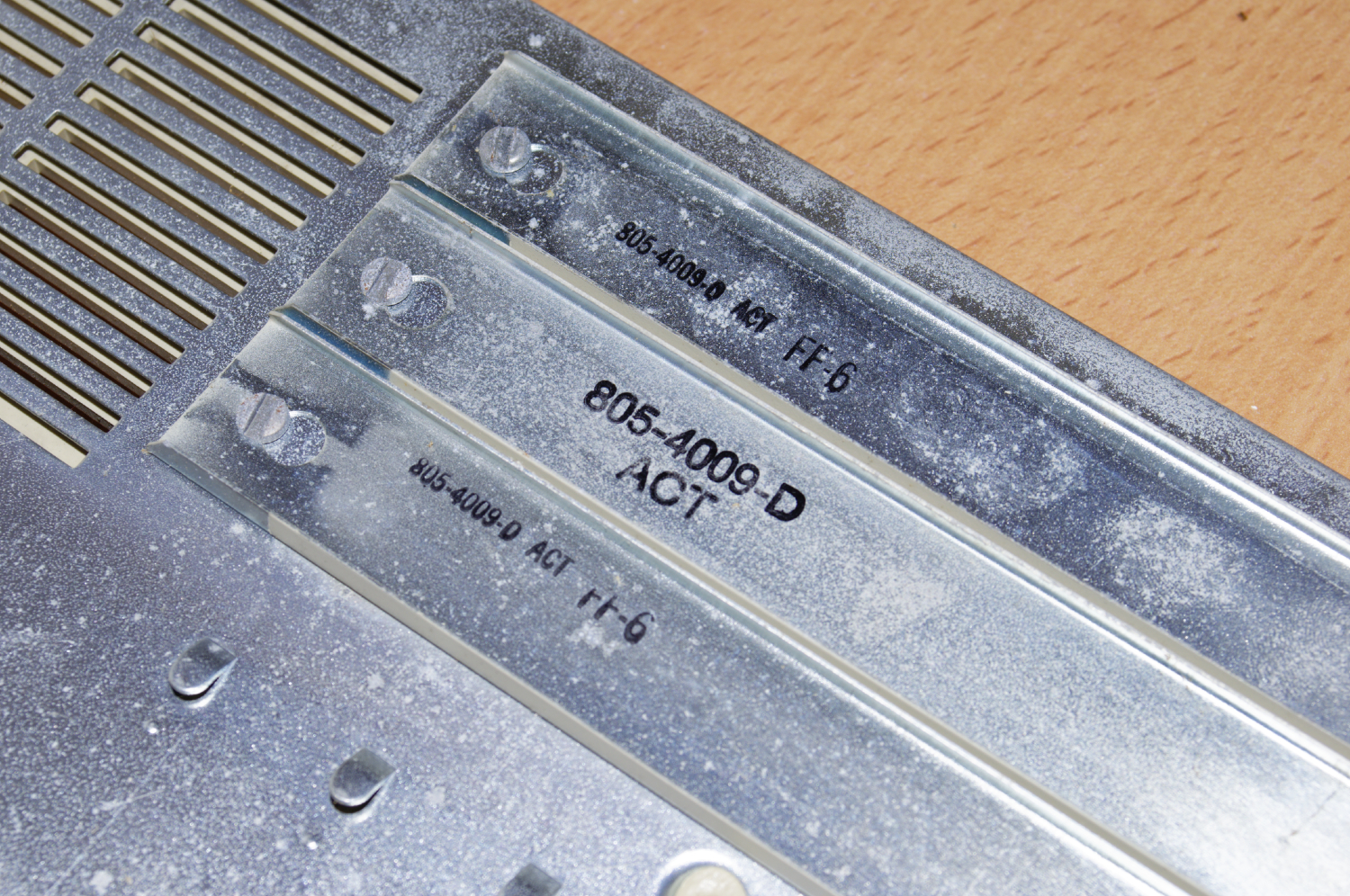

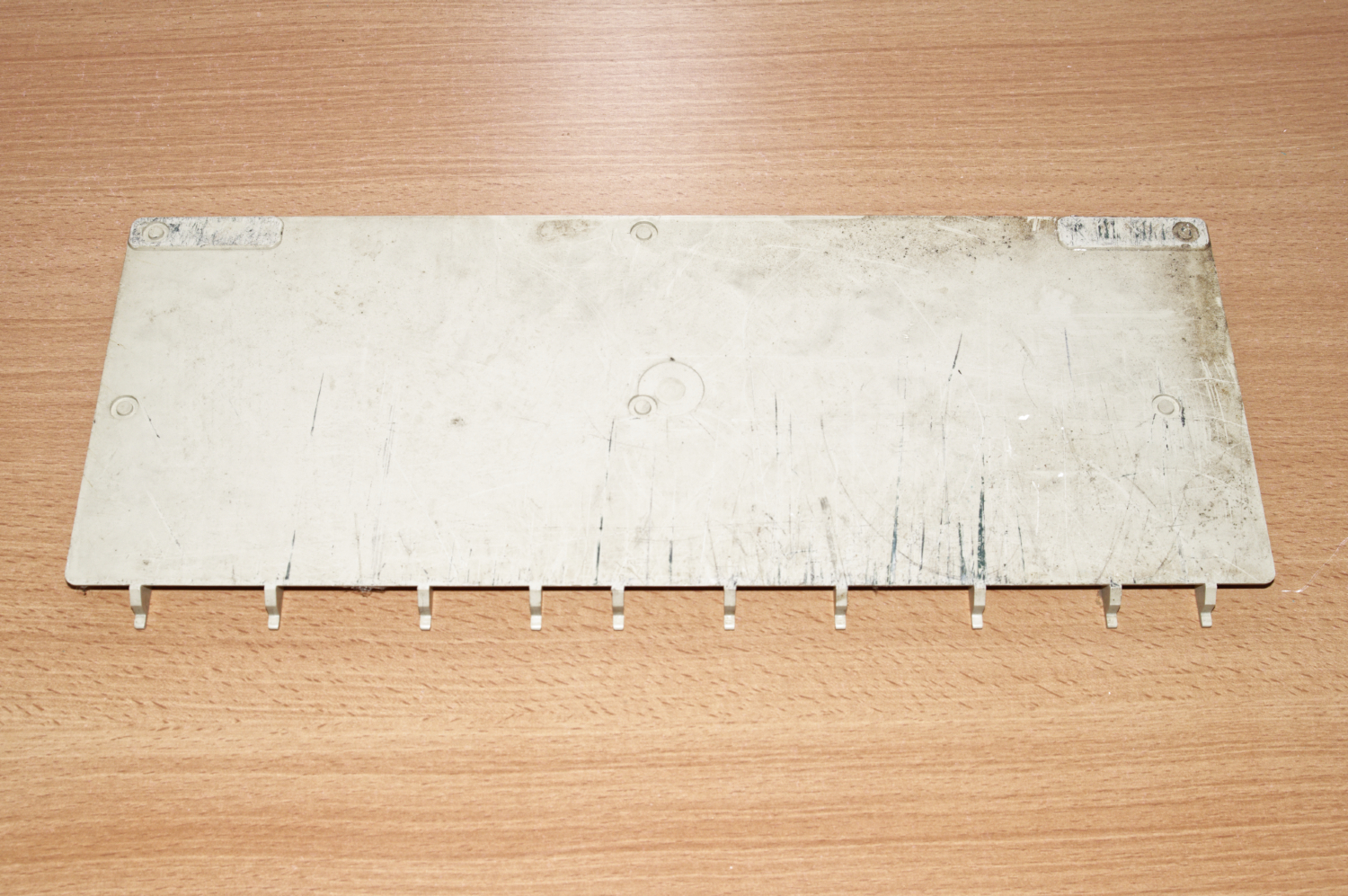

  • Cache cartes extension

    Référence : 805-4009-D ACT

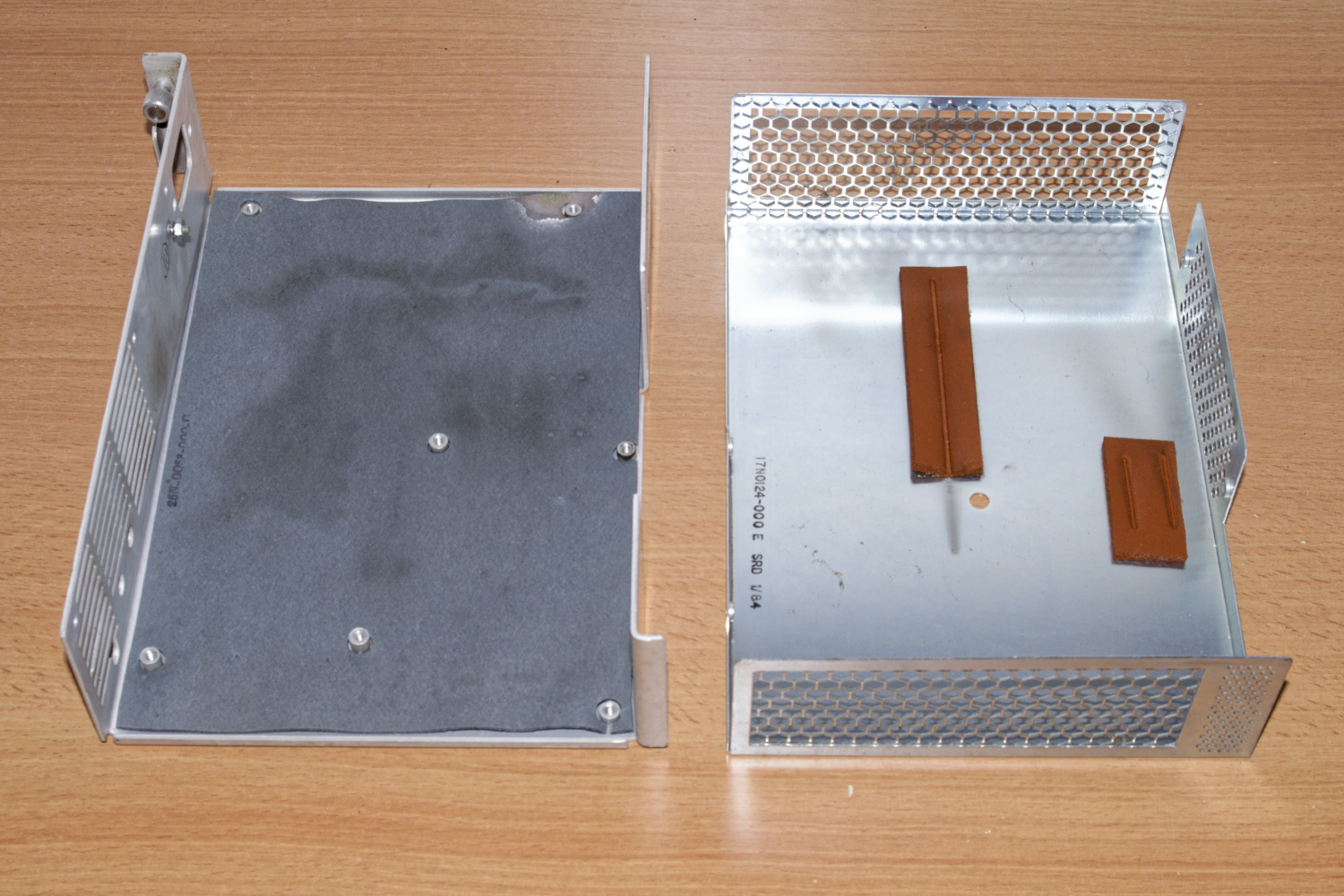

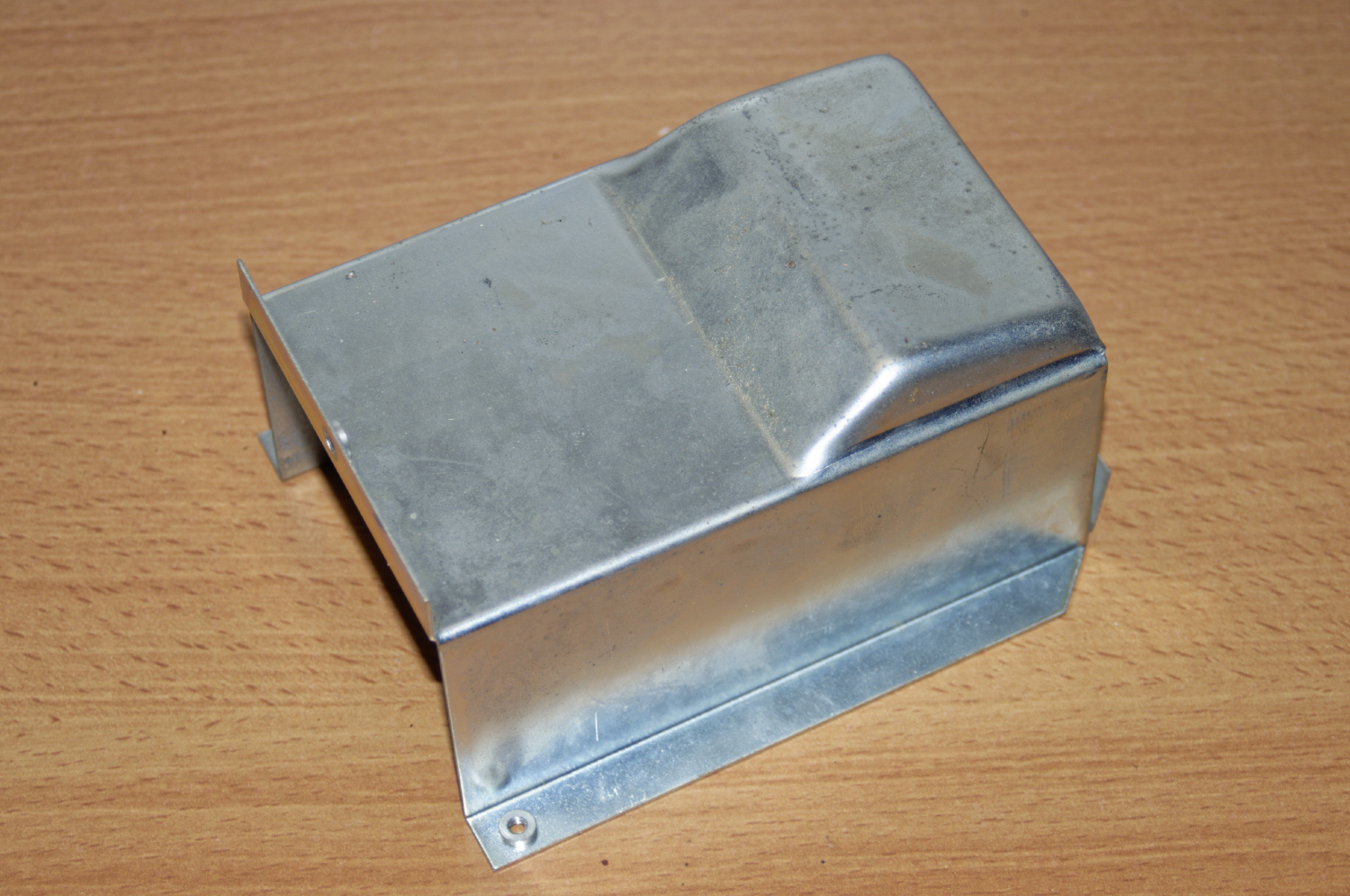

  • Carter de l’alimentation
    • Carter inférieur :
      Référence 1 : 14N0195-000 E
      Référence 2 : 26N-0058-000-0
    • Carter supérieur :
      Référence : 17N0124-000 E SRD
      Date : 1/84

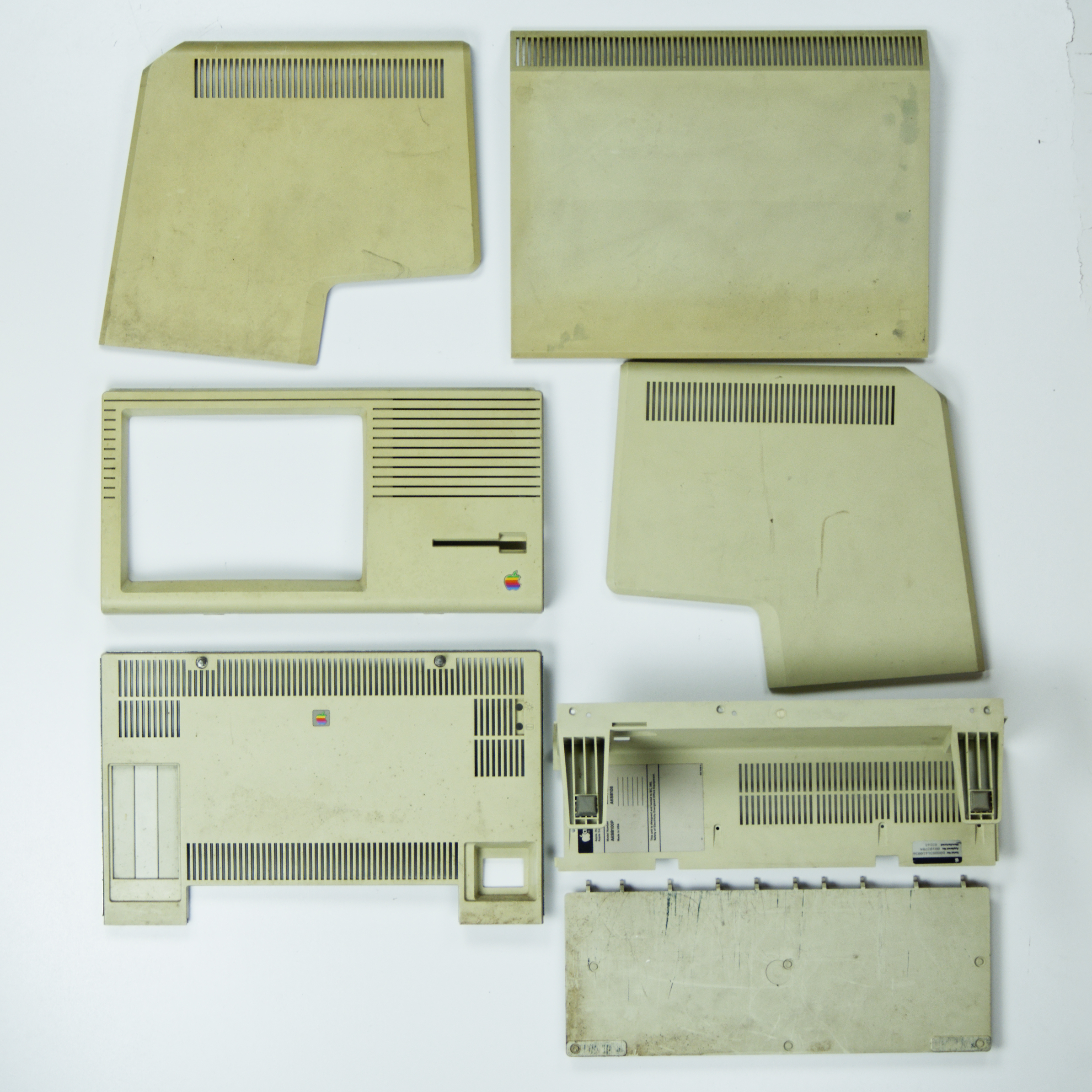

Pièces plastiques :

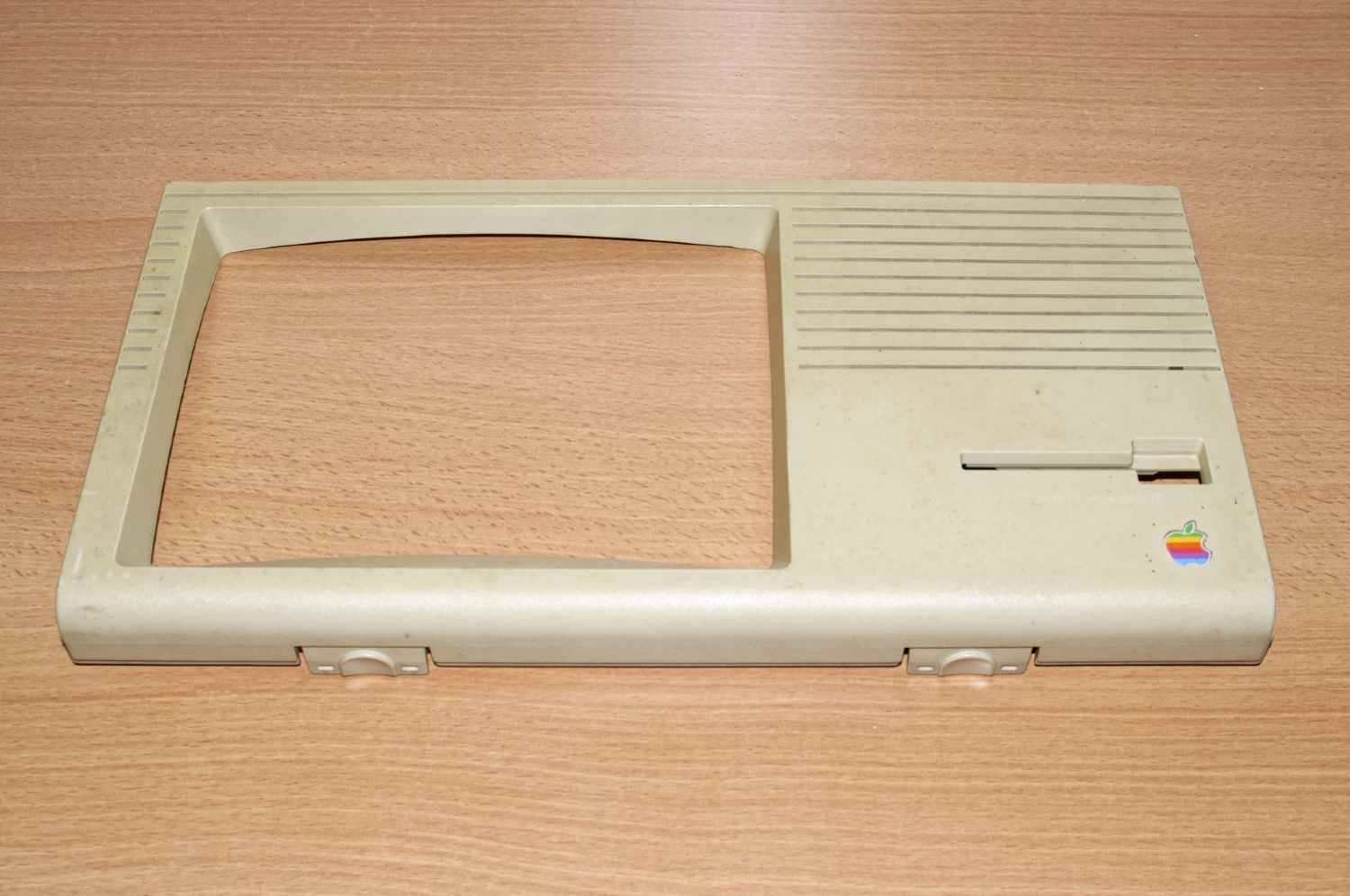

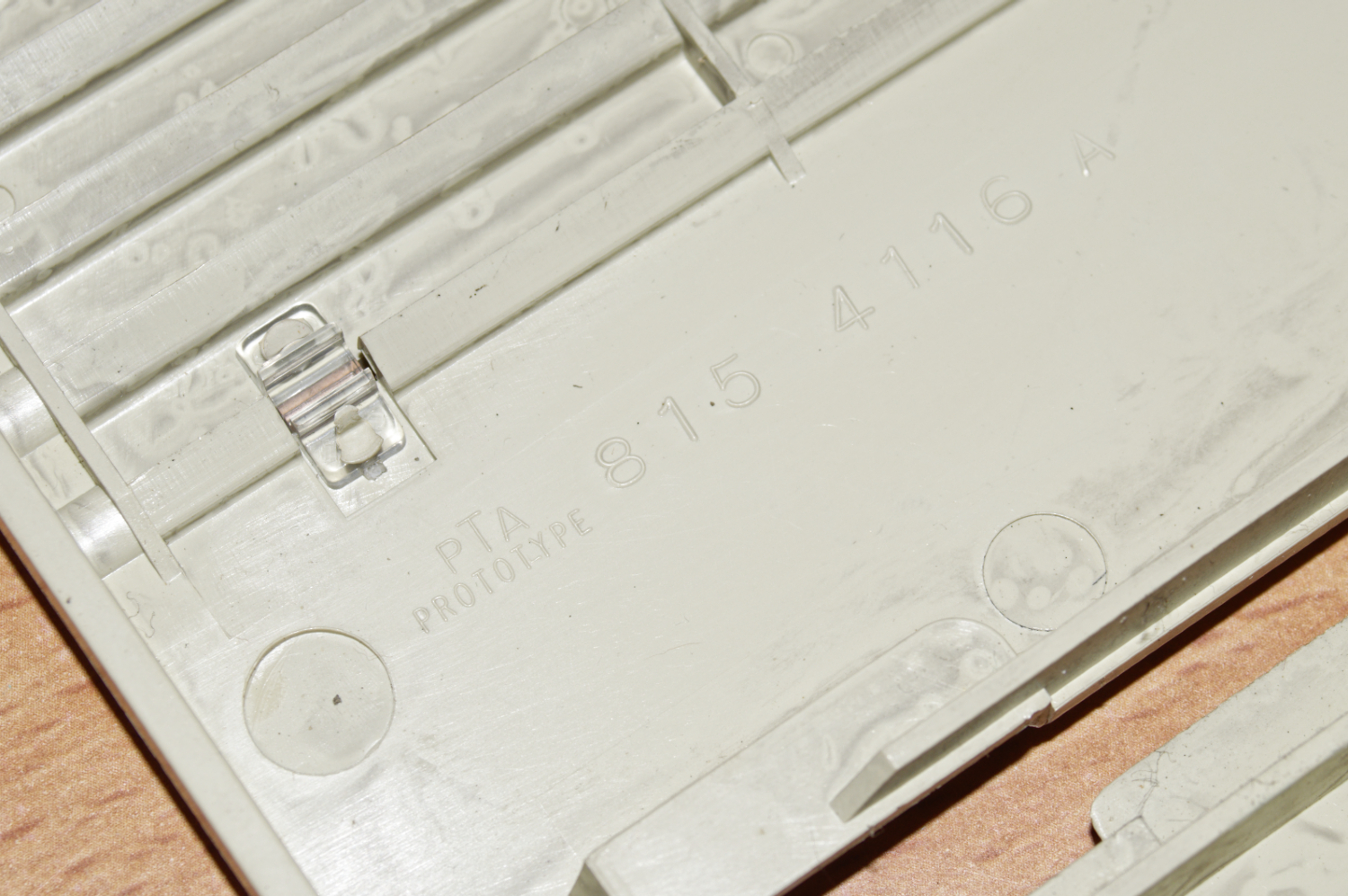

  • Face avant

    Référence : 815 4116 A
    Commentaire : "PTA Prototype" - En est-ce un ?

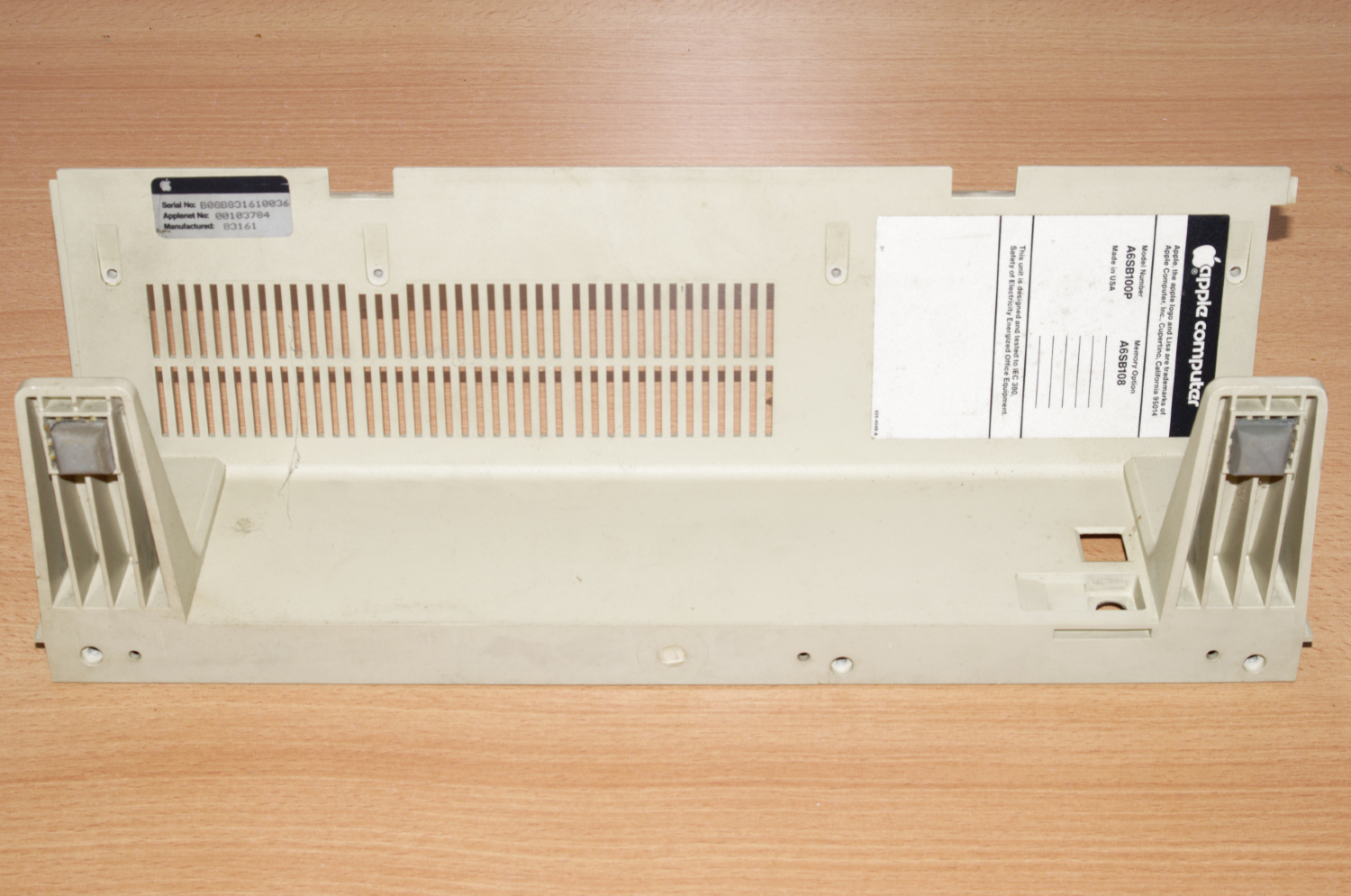

  • Face avant inférieure (avec pieds)

    Référence : 815-4077-C

  • Dessous

    Référence : 815-4090-A

  • Face arrière

    Référence : aucune (métal assemblé avec plastique, non visible)

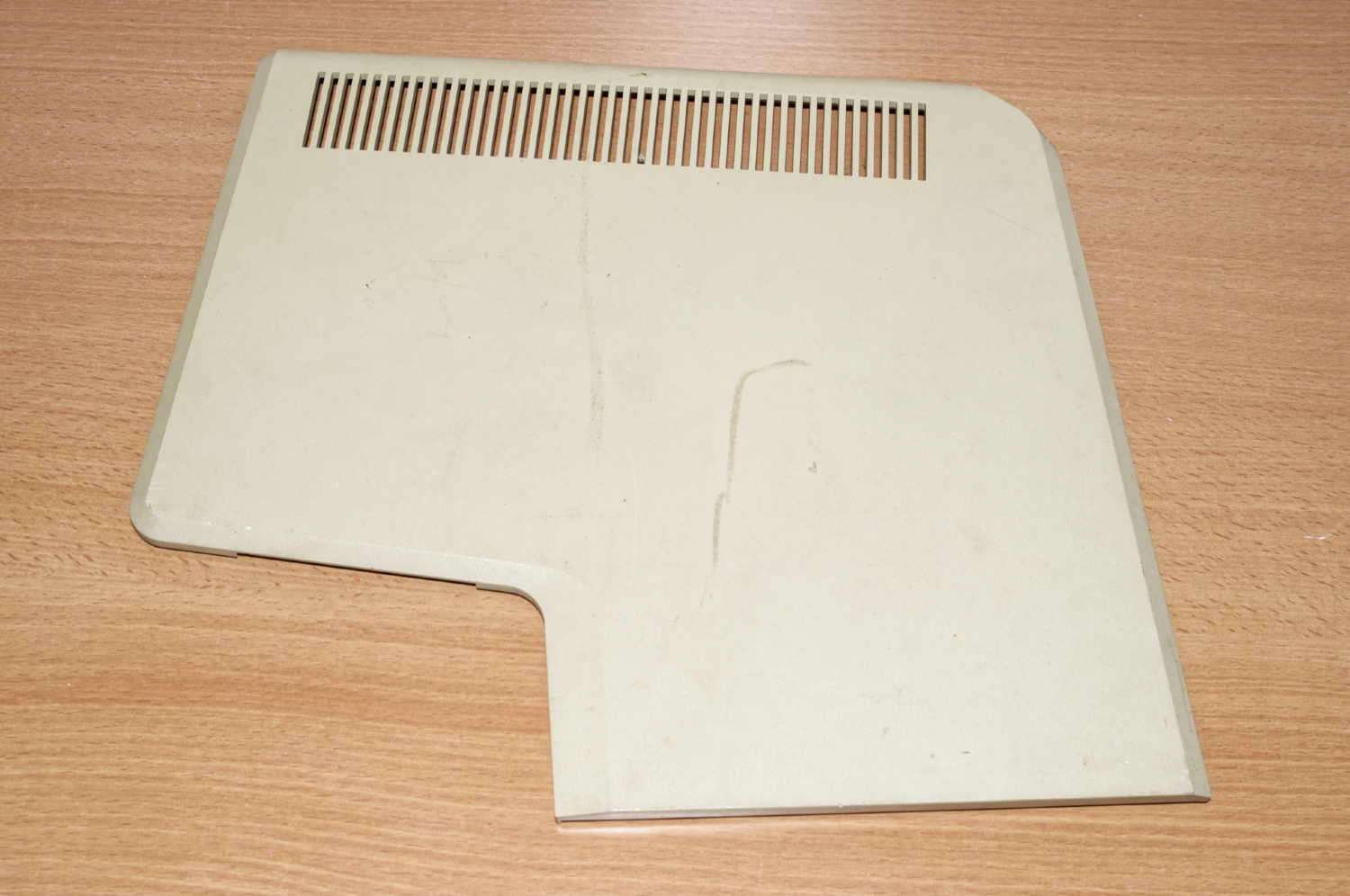

  • Côté droit

    Référence : aucune

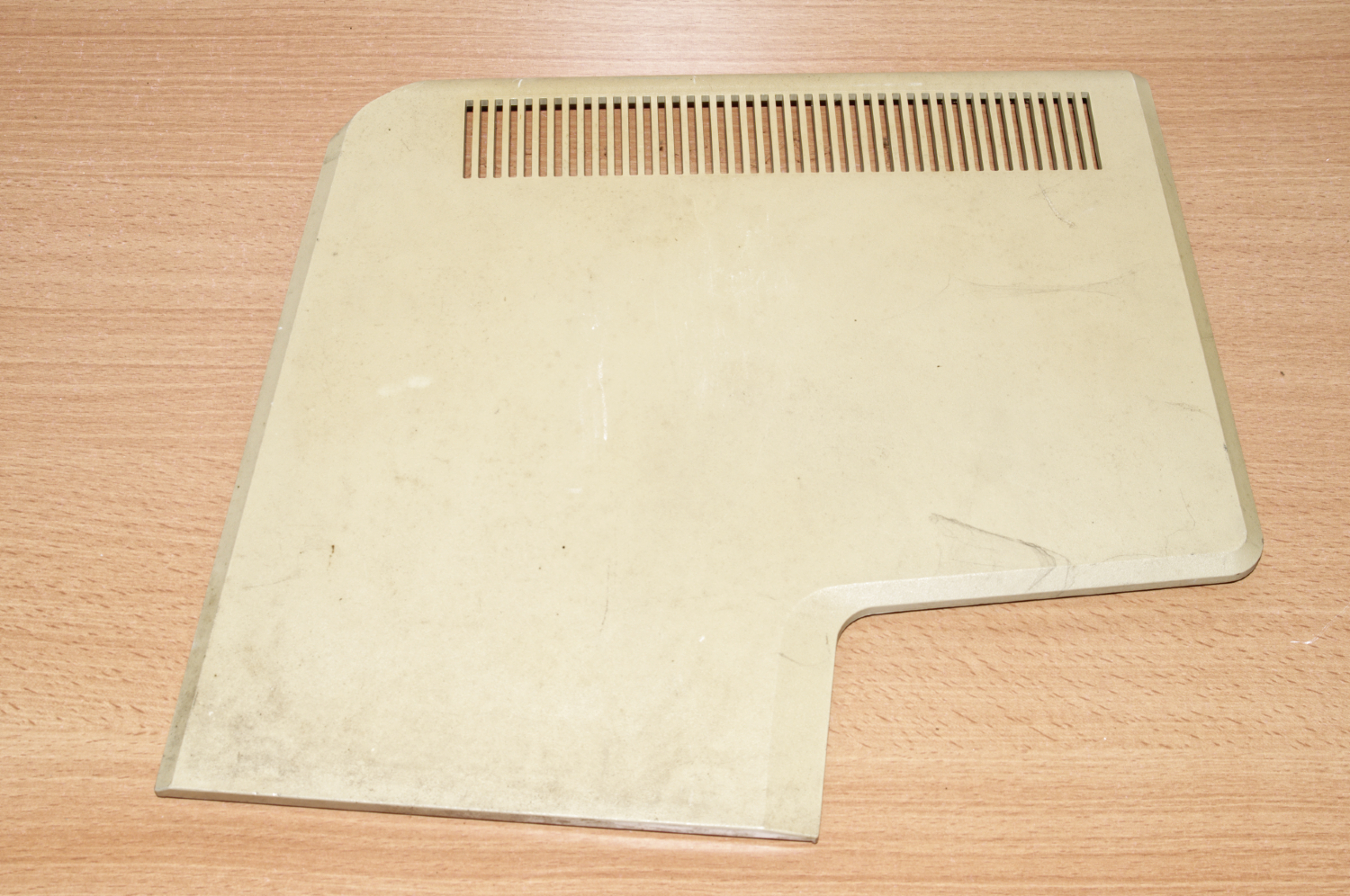

  • Côté gauche

    Référence : aucune

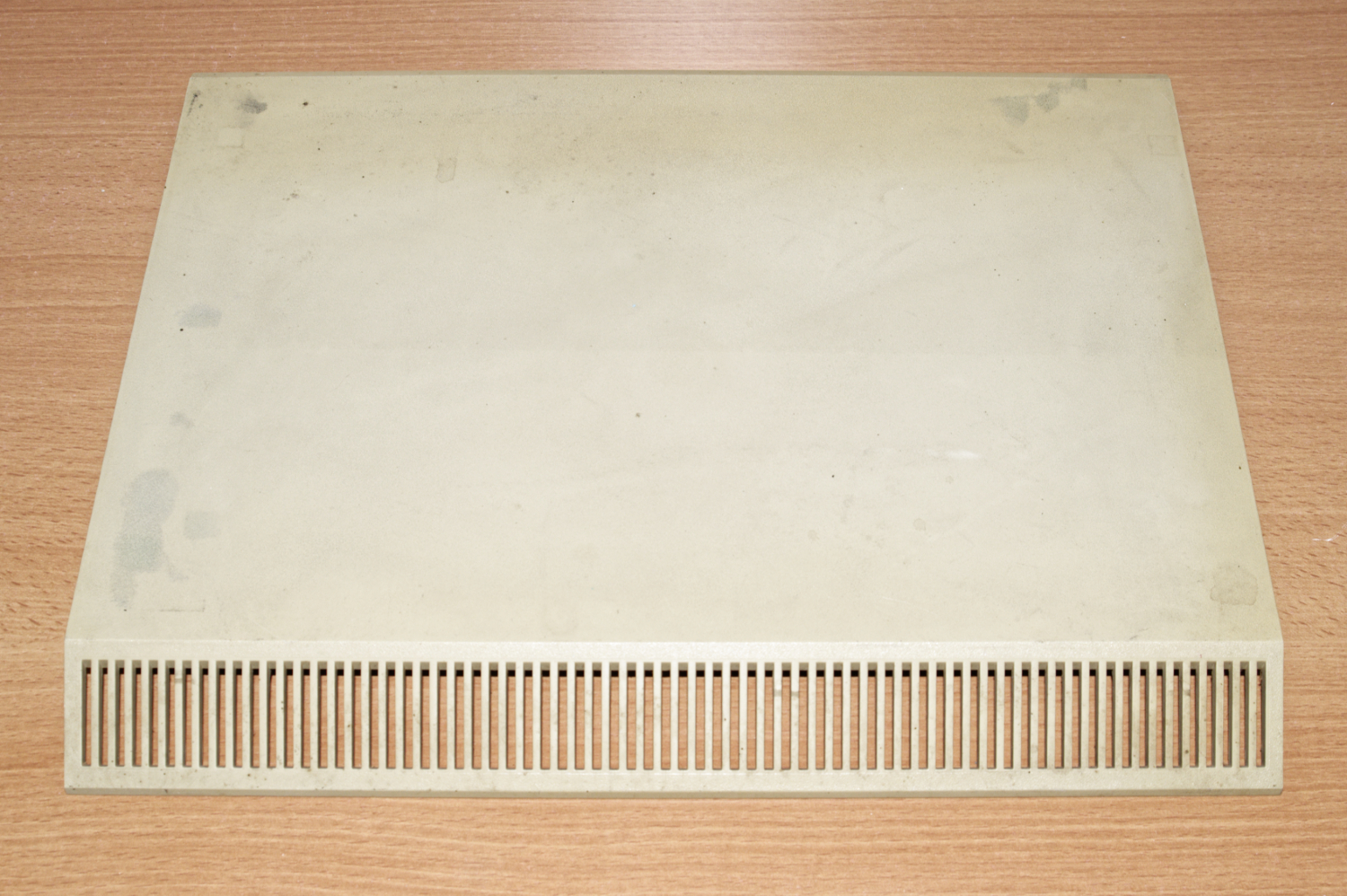

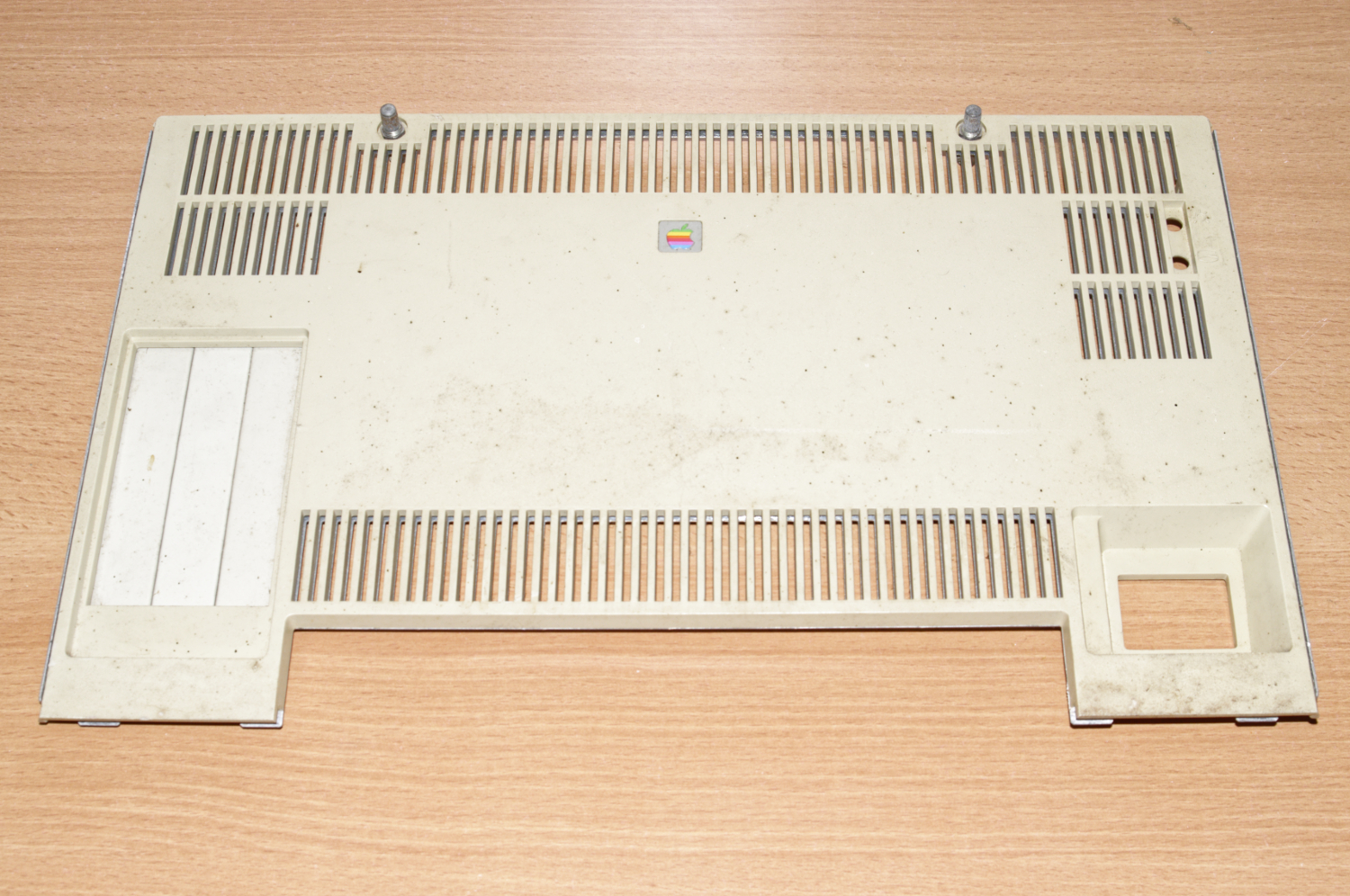

  • Dessus

    Référence : aucune

  • Le panier (démonté) qui maintient les cartes

    Référence : aucune


Voilà, toutes les pièces ou presque sont présentes sur cette page. C’est un long travail de photographie et de référencement, mais comme je l’ai fait pour moi, je voulais aussi le partager.

Suite de la restauration au prochain épisode.
