C’est parti pour un premier puzzle, enfin après quelques achats. Il s’agit de remonter le carter avec le maximum d’éléments mécaniques. Pour les autres éléments, les électriques, il faut faire des tests, parfois très longs.

Dès le début de la restauration, j’avais commandé quelques pièces. Comme elles viennent d’assez loin, il y a un petit délai nécessaire à la livraison.

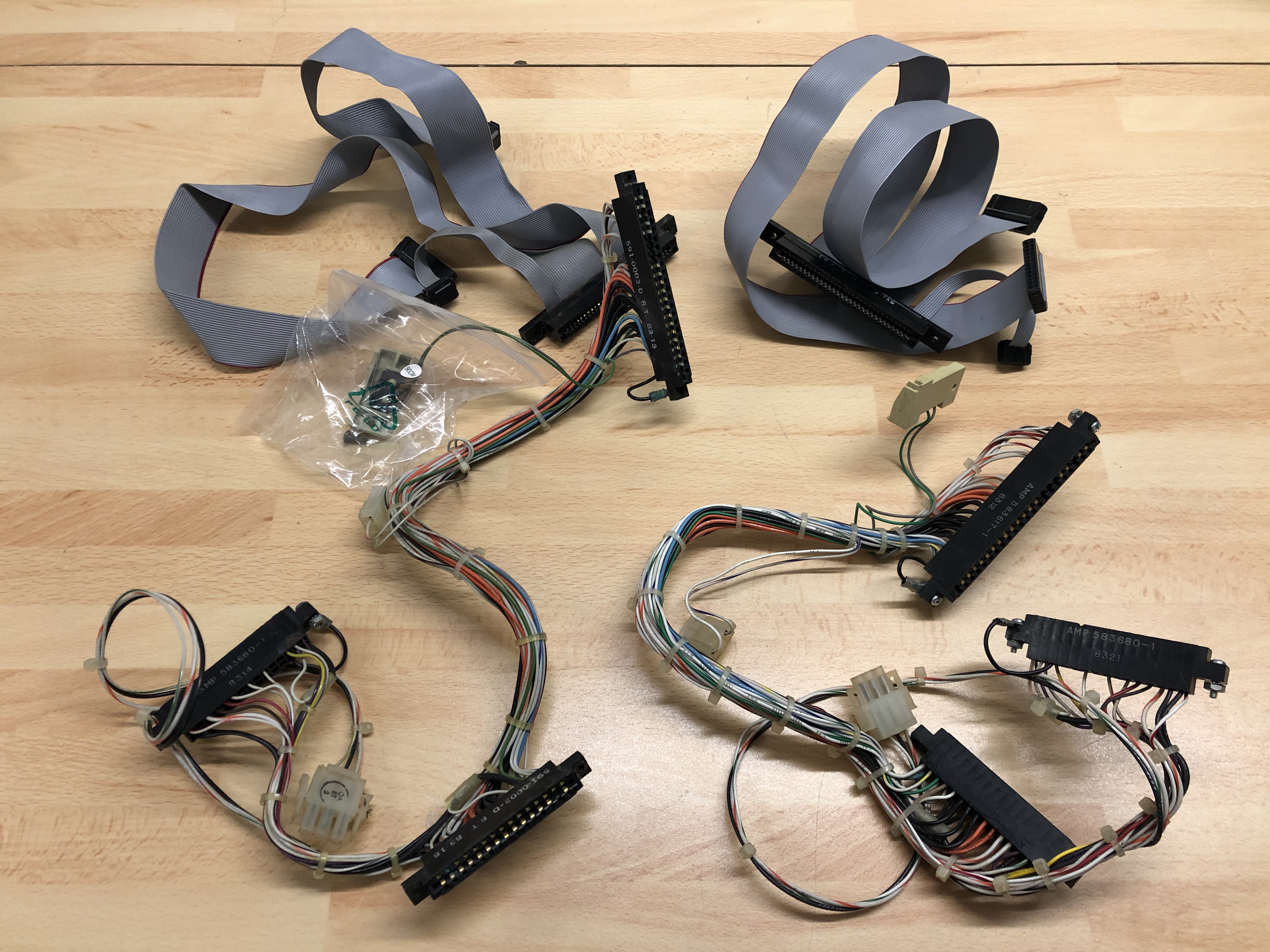

Le plus urgent était les deux nappes, celle de la distribution électrique (nappe de fils), et celle des données (nappe grise).
Celles que j’ai reçues sont identiques, et datées de la même époque, voire mieux, car elles ne sont séparées de la fabrication que de quelques jours ou semaines, la date étant présente sur les connecteurs.

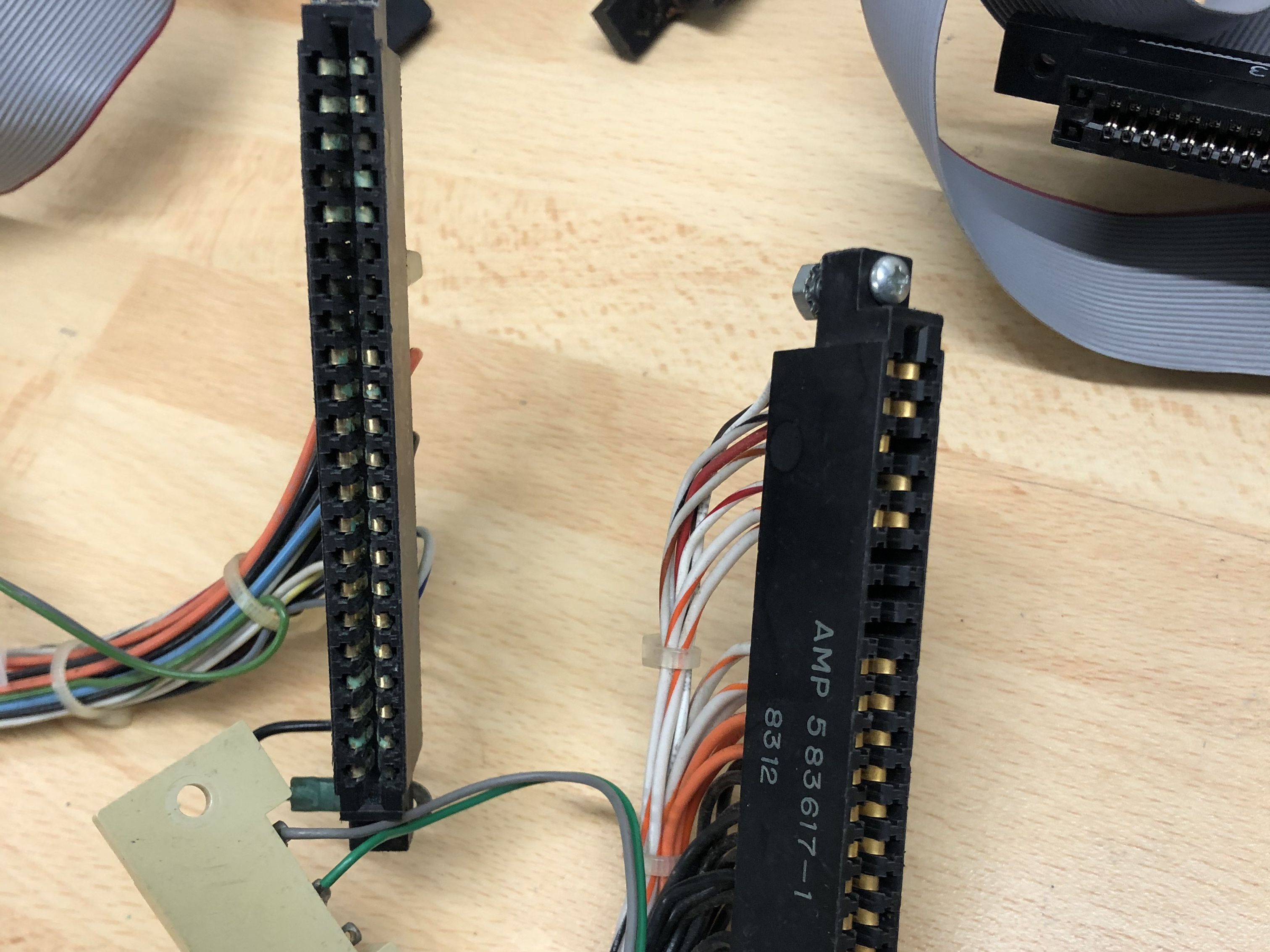

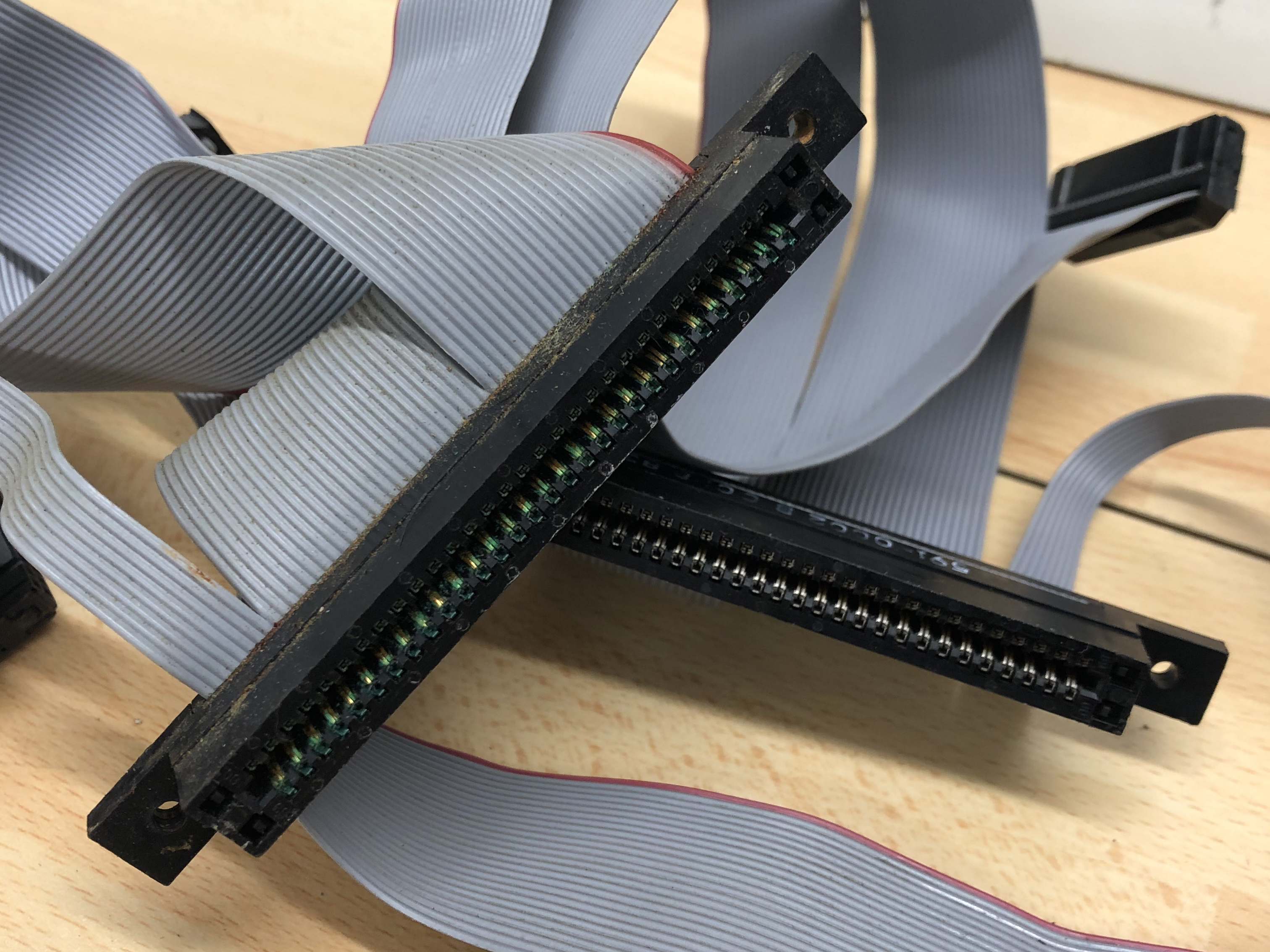

Quelques photos des connecteurs corrodés (à gauche) et sains (à droite) :

L’ordinateur n’a pas vraiment démonté dans l’ordre, car comme des pièces étaient rouillées, j’ai fait un peu comme j’ai pu…

Pour le remontage, il faut essayer de trouver un ordre logique, sachant que des pièces vont venir se placer un peu partout, ce serait dommage de redémonter certaines parties pour pouvoir insérer une pièce manquante…
Je ne m’inquiète pas trop, cela risque d’arriver.

Je dispose de documentation technique, au cas où, mais surtout d’un autre LISA à portée de main que j’ai déjà commencé à démonter et qui m’a servi pour des tests.

Il faut donc commencer par le carter.

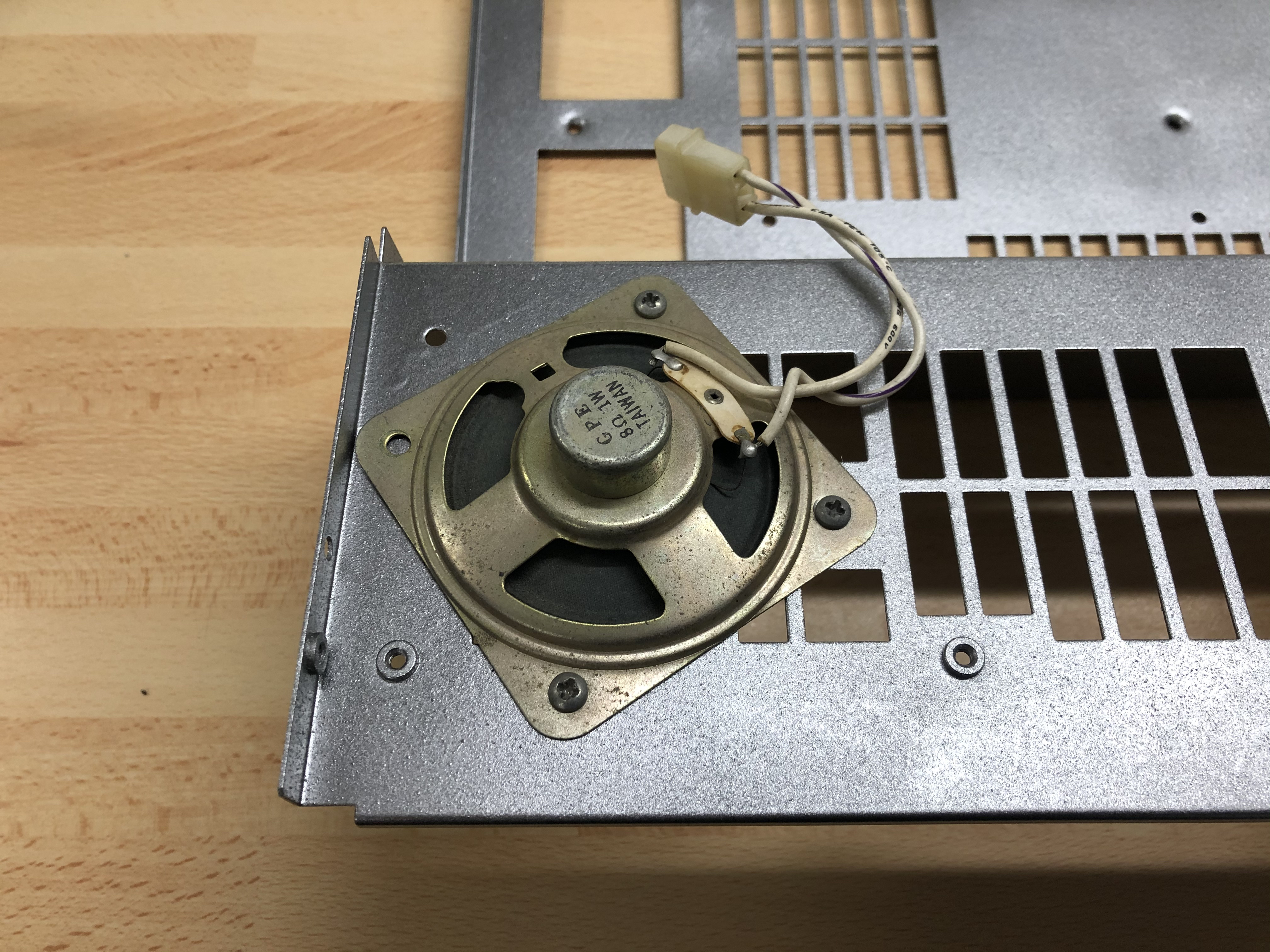

Sur le châssis principal, fixation du haut-parleur. Je ne l’ai pas testé, il n’a pas l’air abimé :

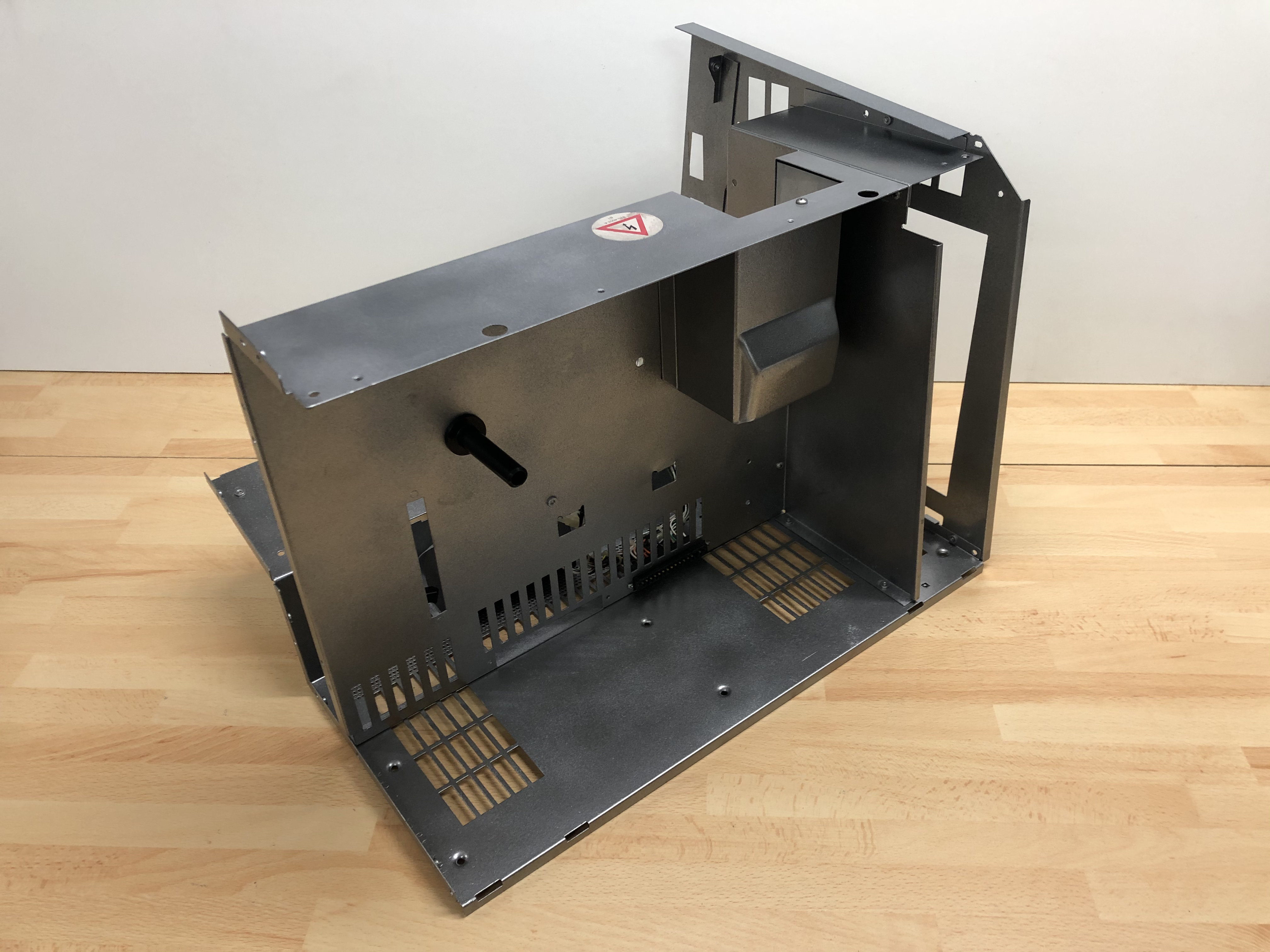

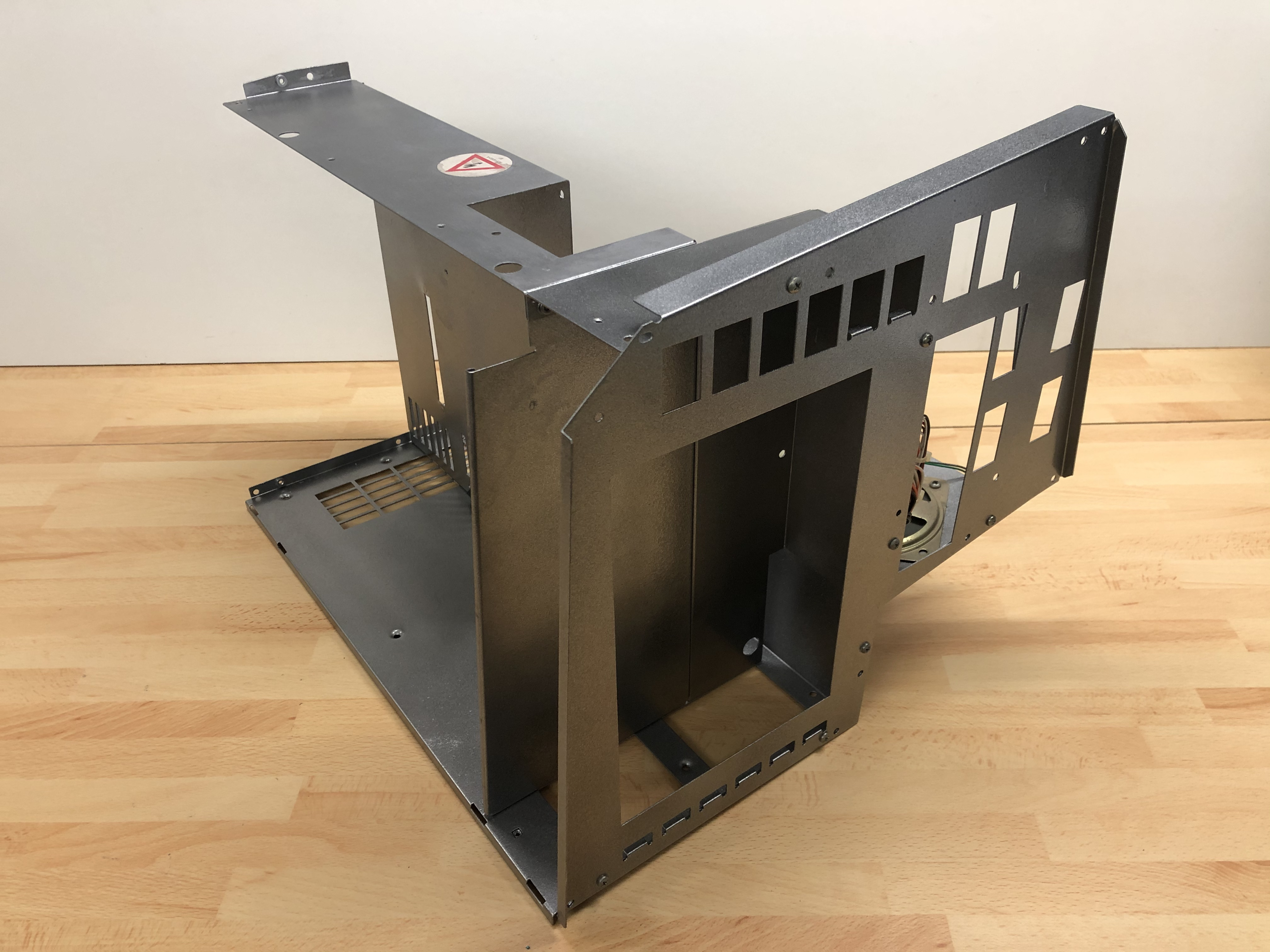

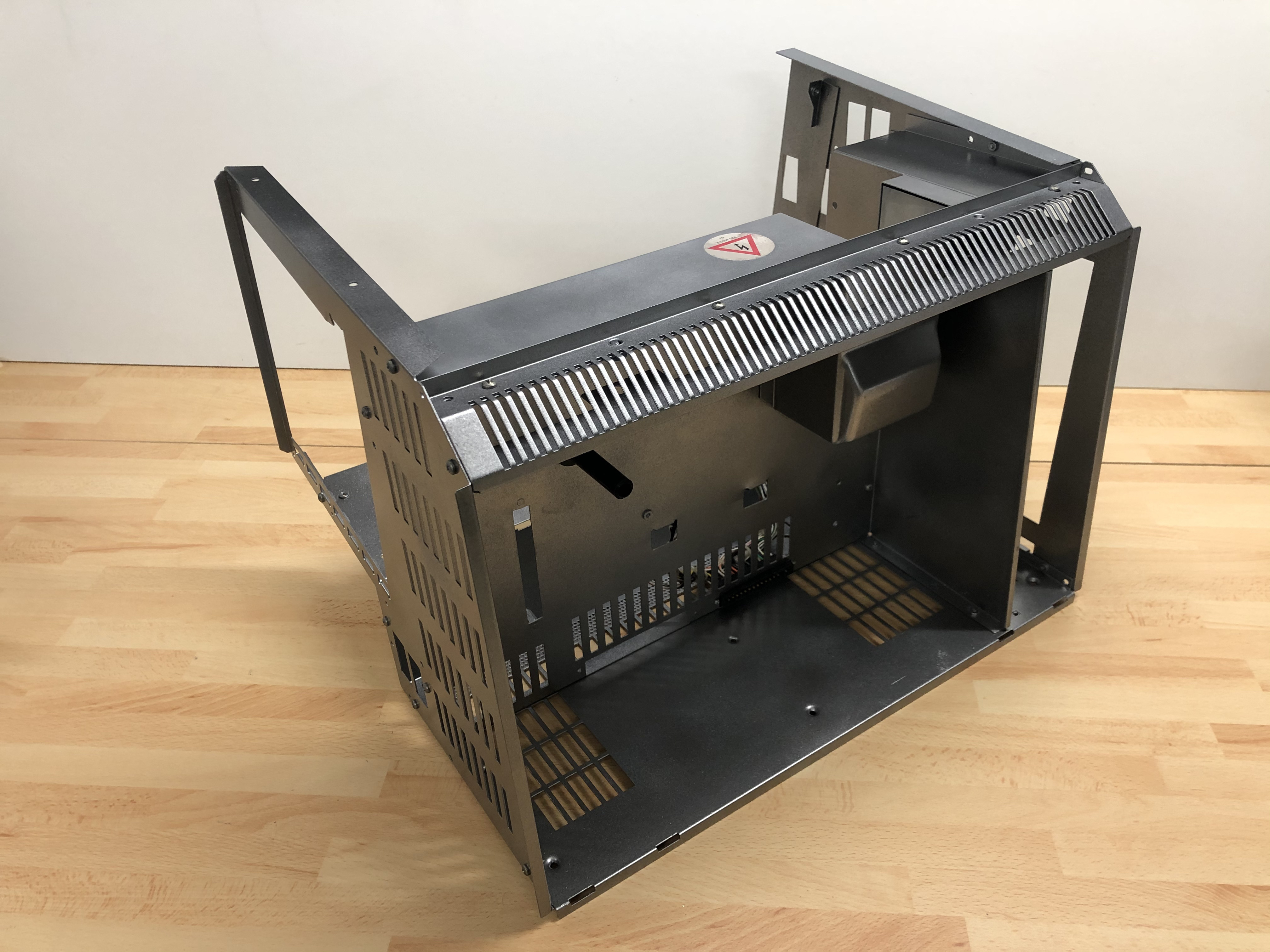

Assemblage de la partie basse, de la partie verticale et du carter de l’alimentation électrique :

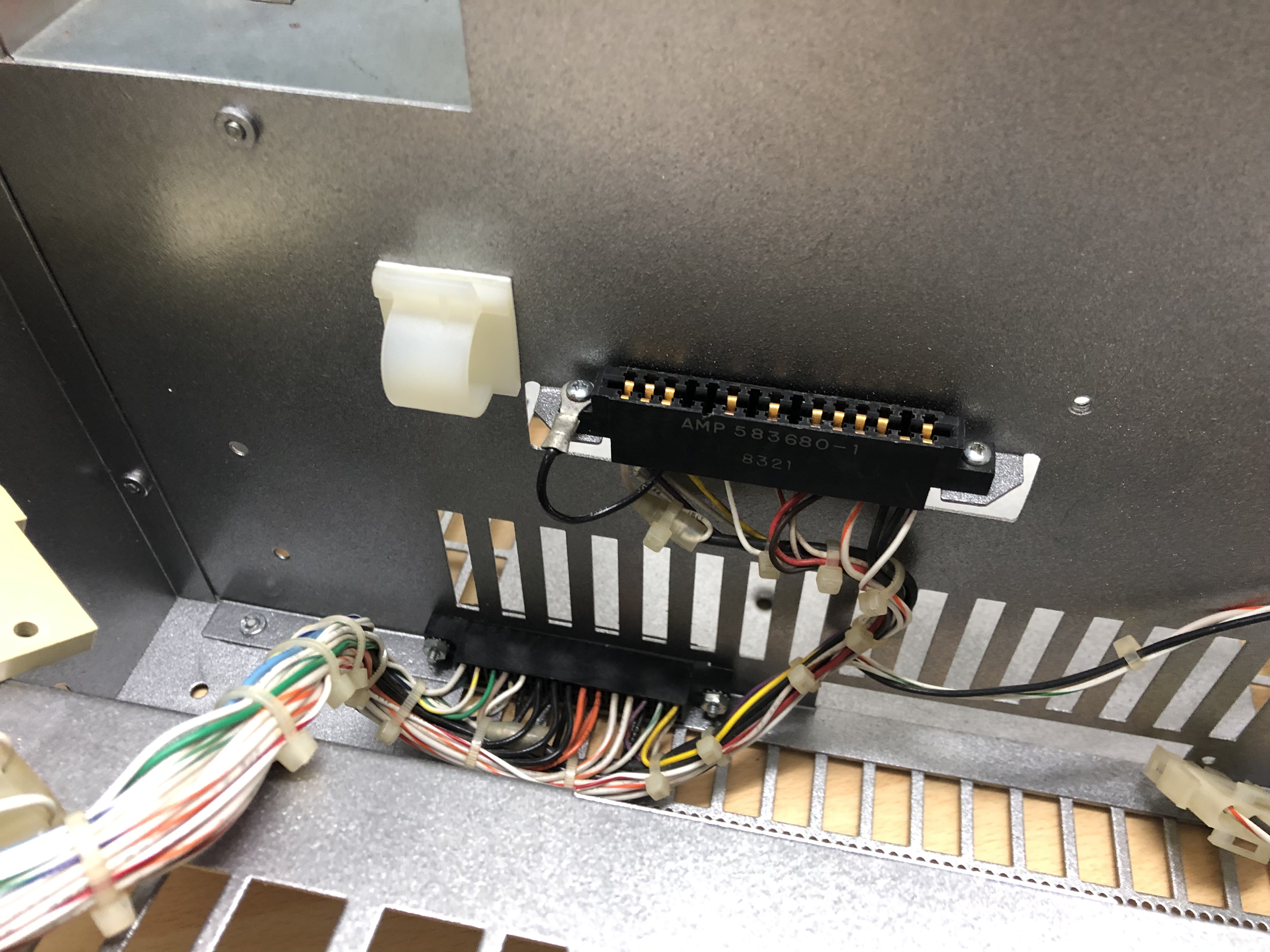

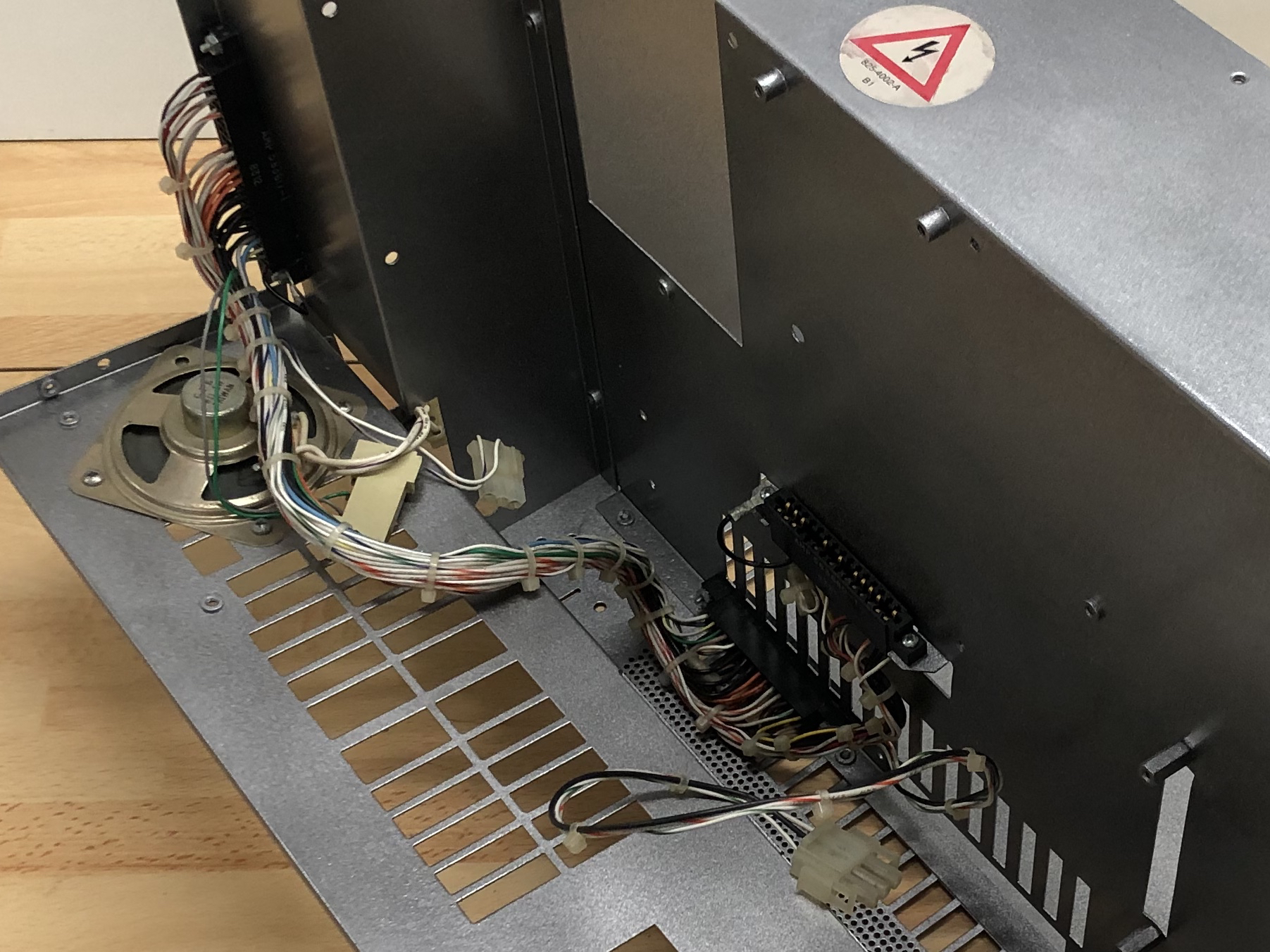

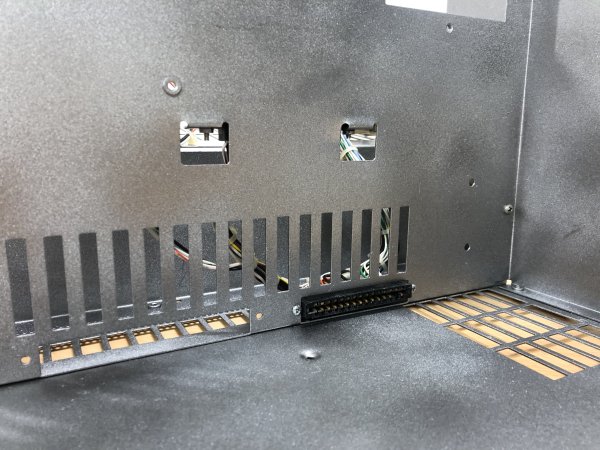

Ensuite, fixation de la nappe de fils électriques avec ses trois connecteurs :

Fixation du côté gauche :

Le cache arrière du tube cathodique et la cale en plastique noir :

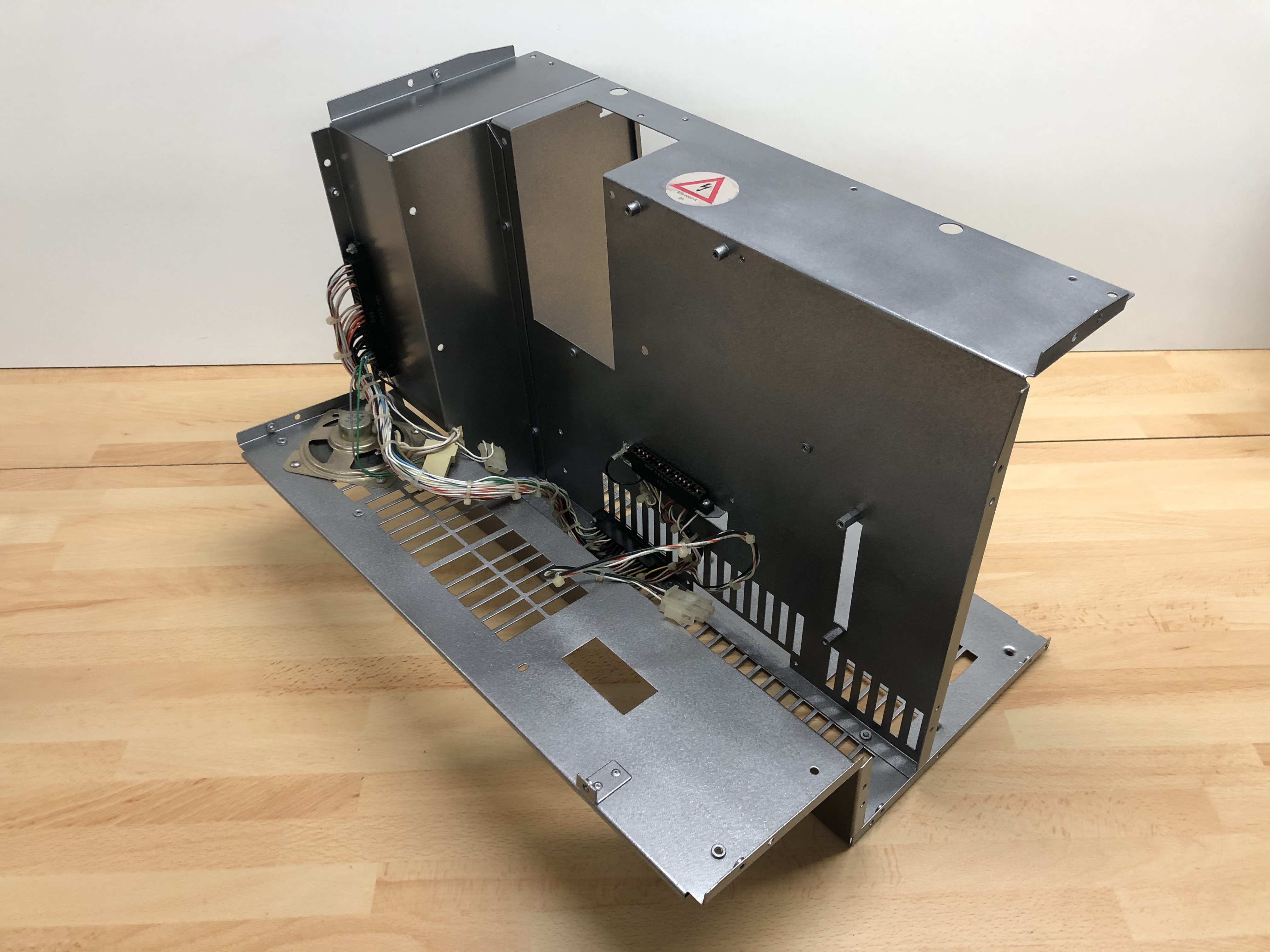

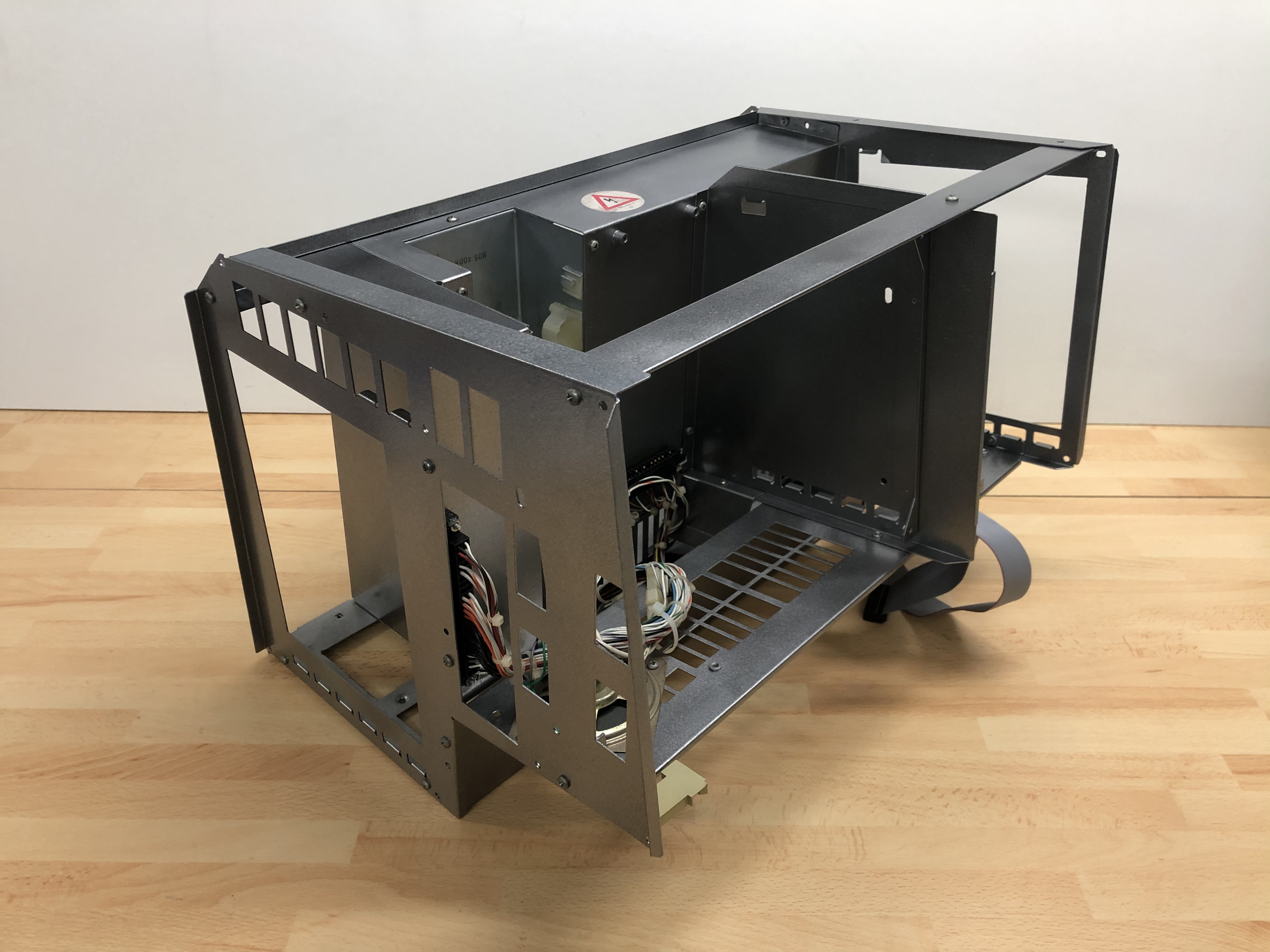

Fixation du côté droit :

Fixation du maintien arrière du carter.

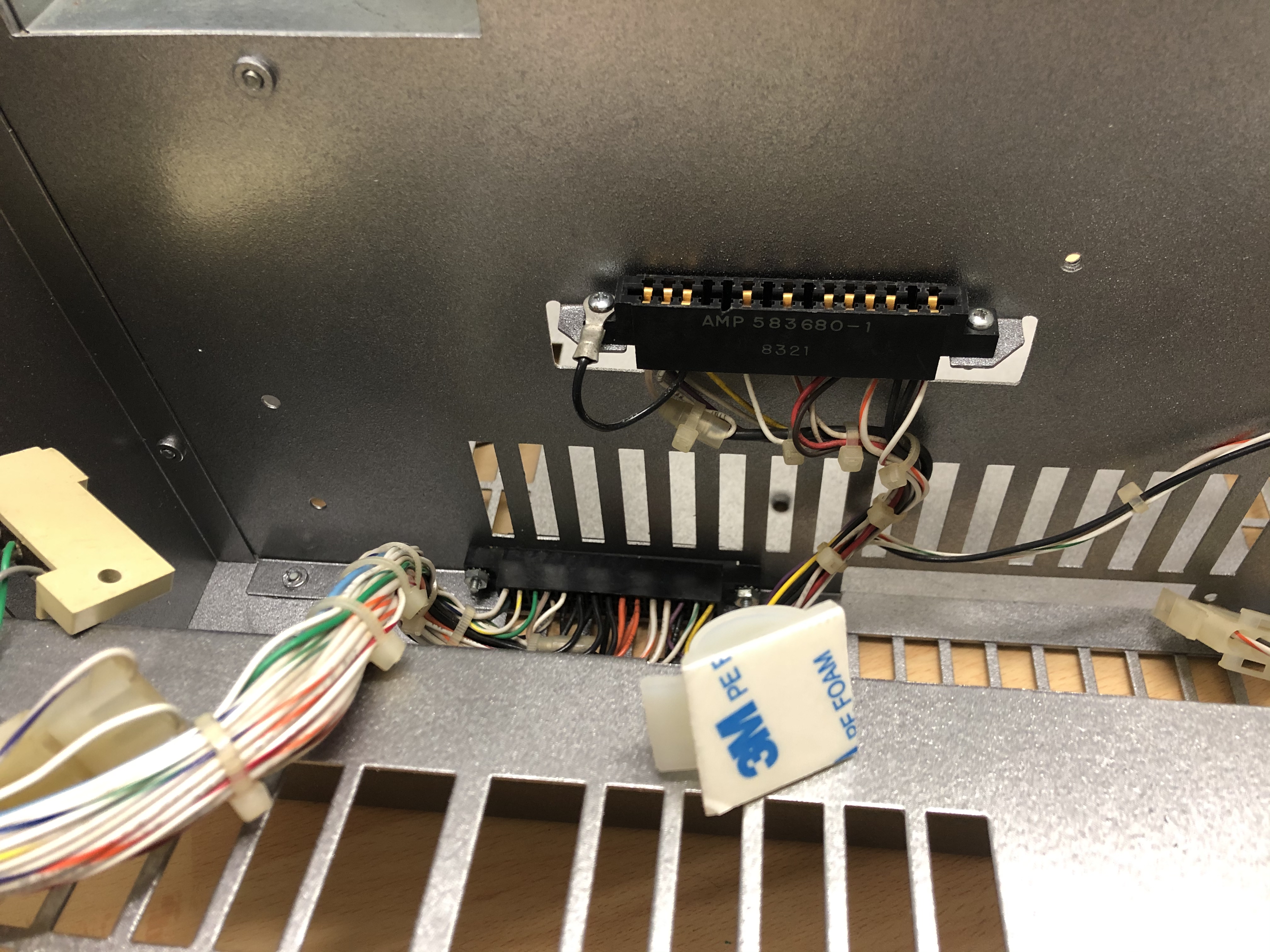

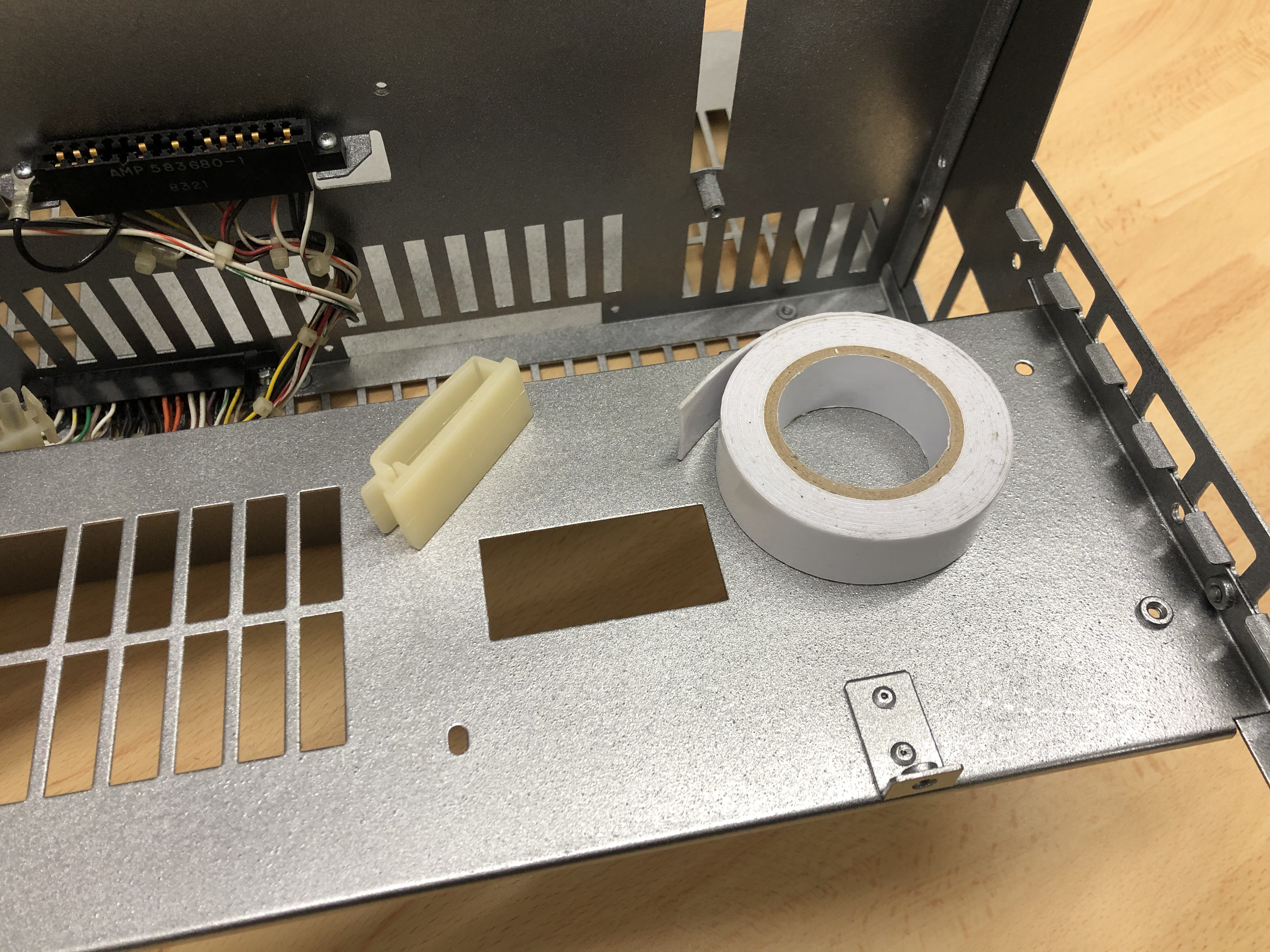

Il est temps de replacer les attache-câbles avec de l’adhésif neuf.

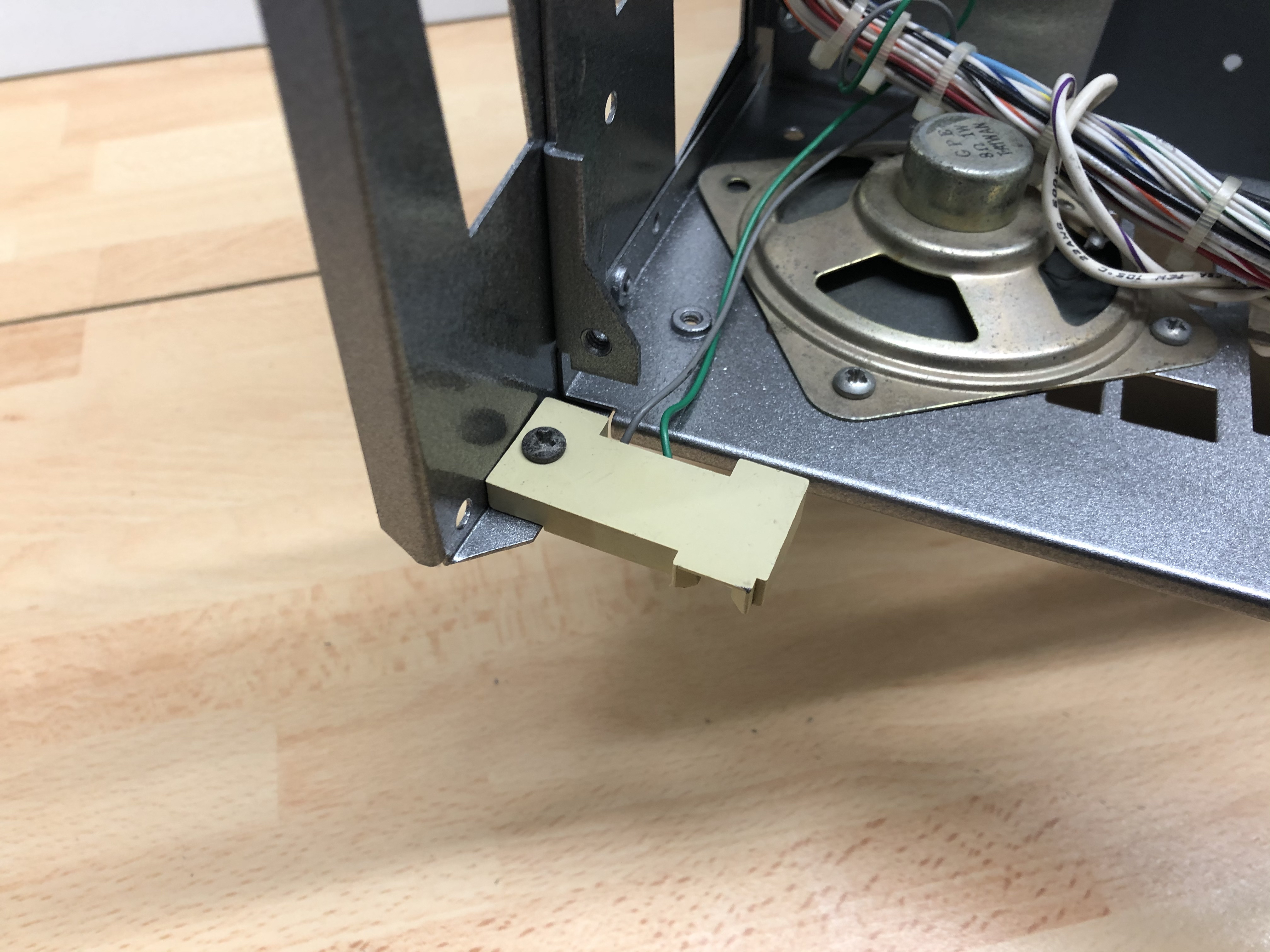

Fixation du micro-interrupteur de façade (si la façade avant du LISA n’est pas en place, l’ordinateur ne démarre pas).

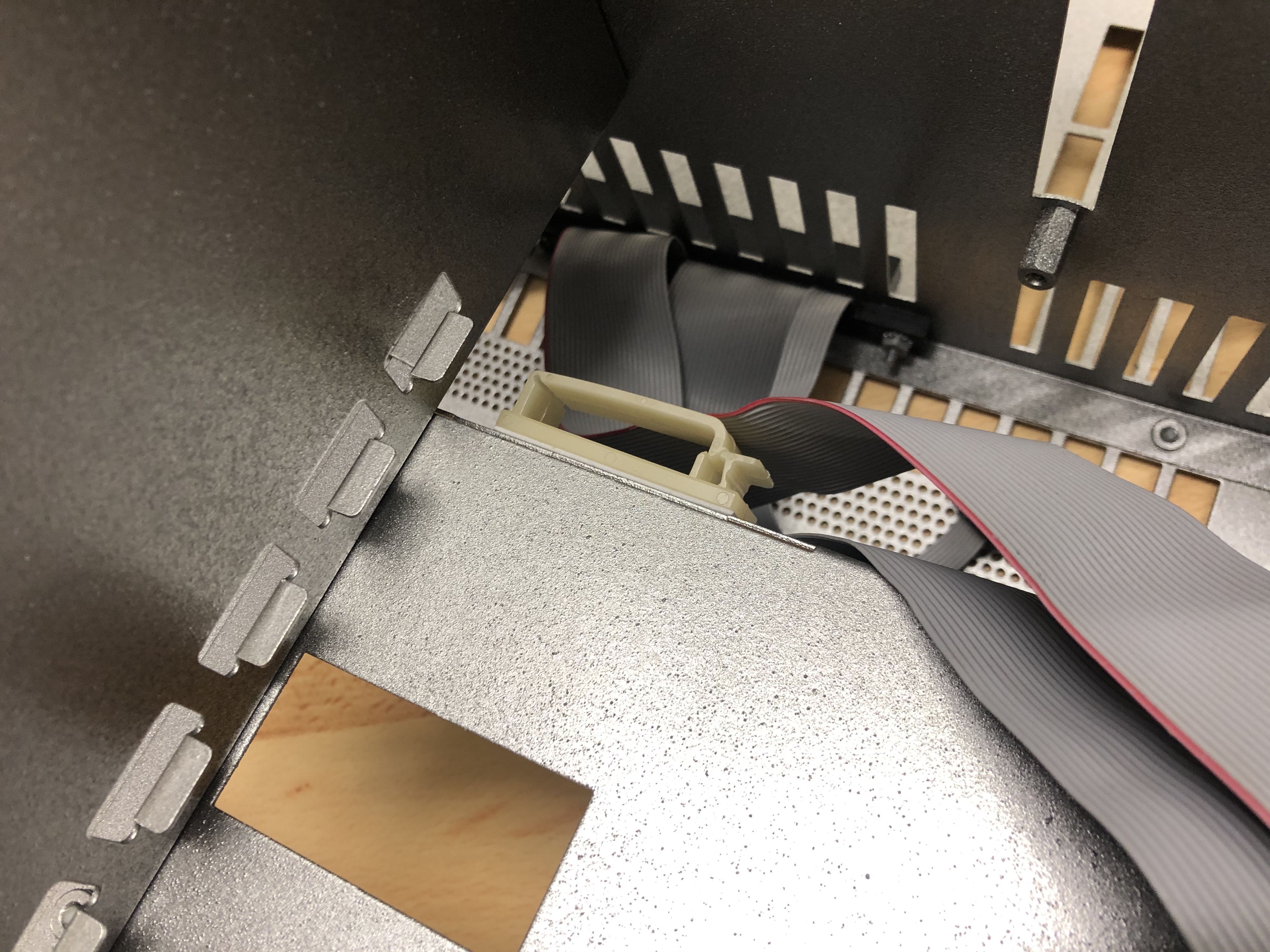

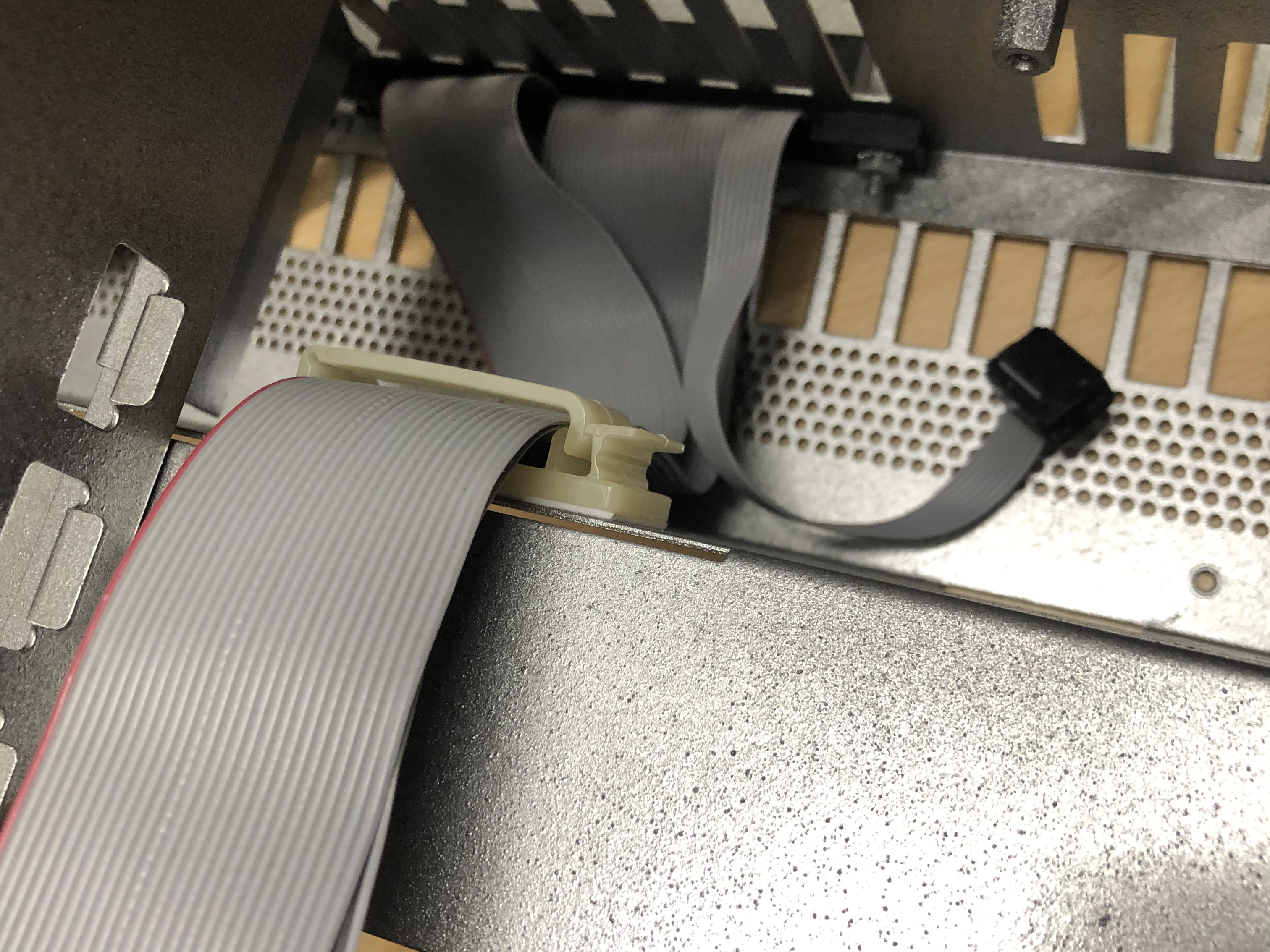

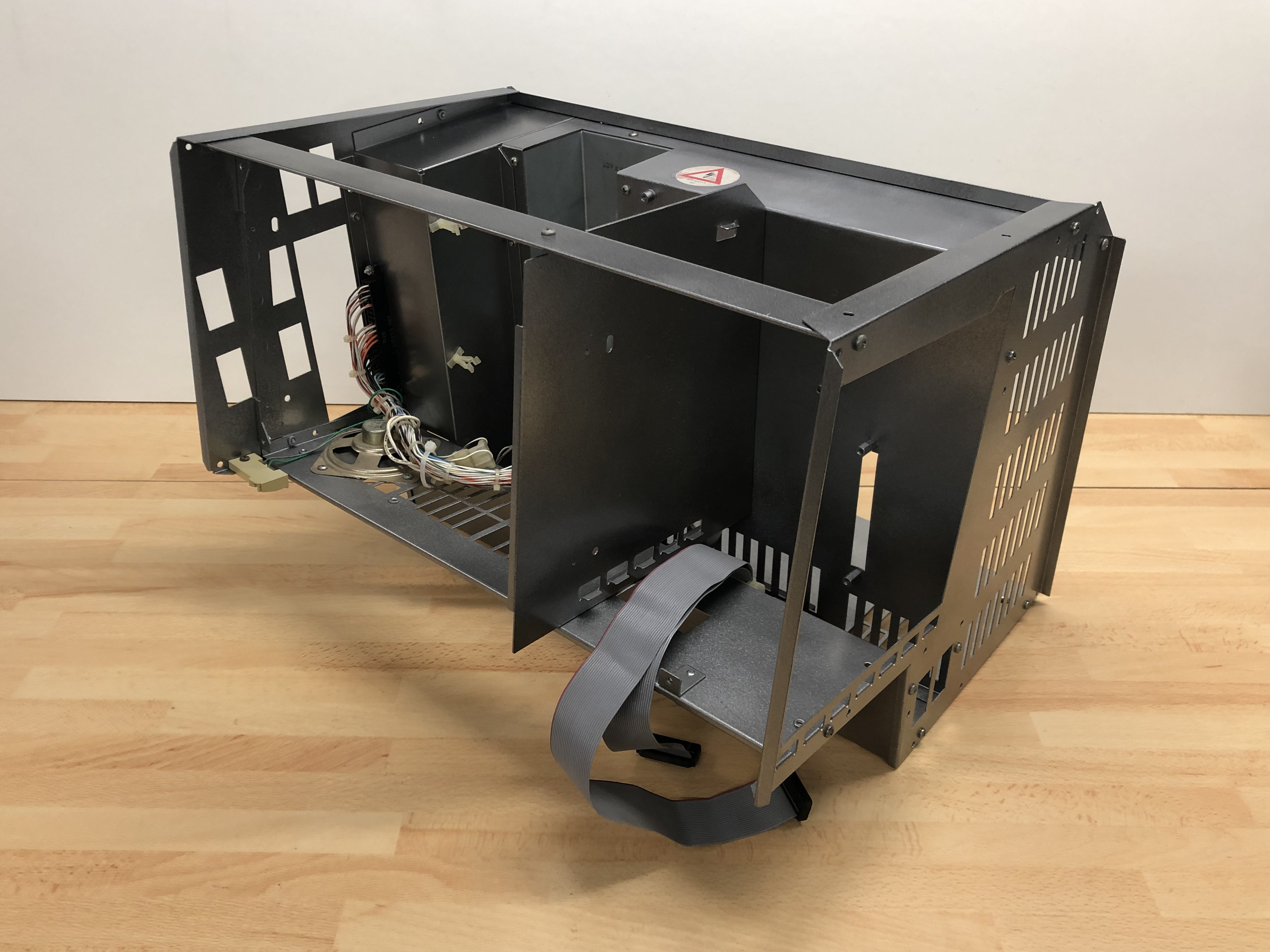

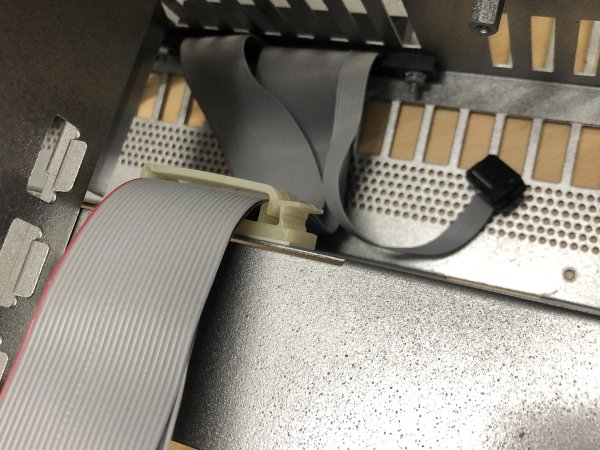

Mise en place et fixation de la nappe, ainsi que la partie centrale verticale qui maintiendra le tube cathodique. Je l’ai placée en même temps, car elle me permet de connaître l’exact positionnement de l’attache-nappe.

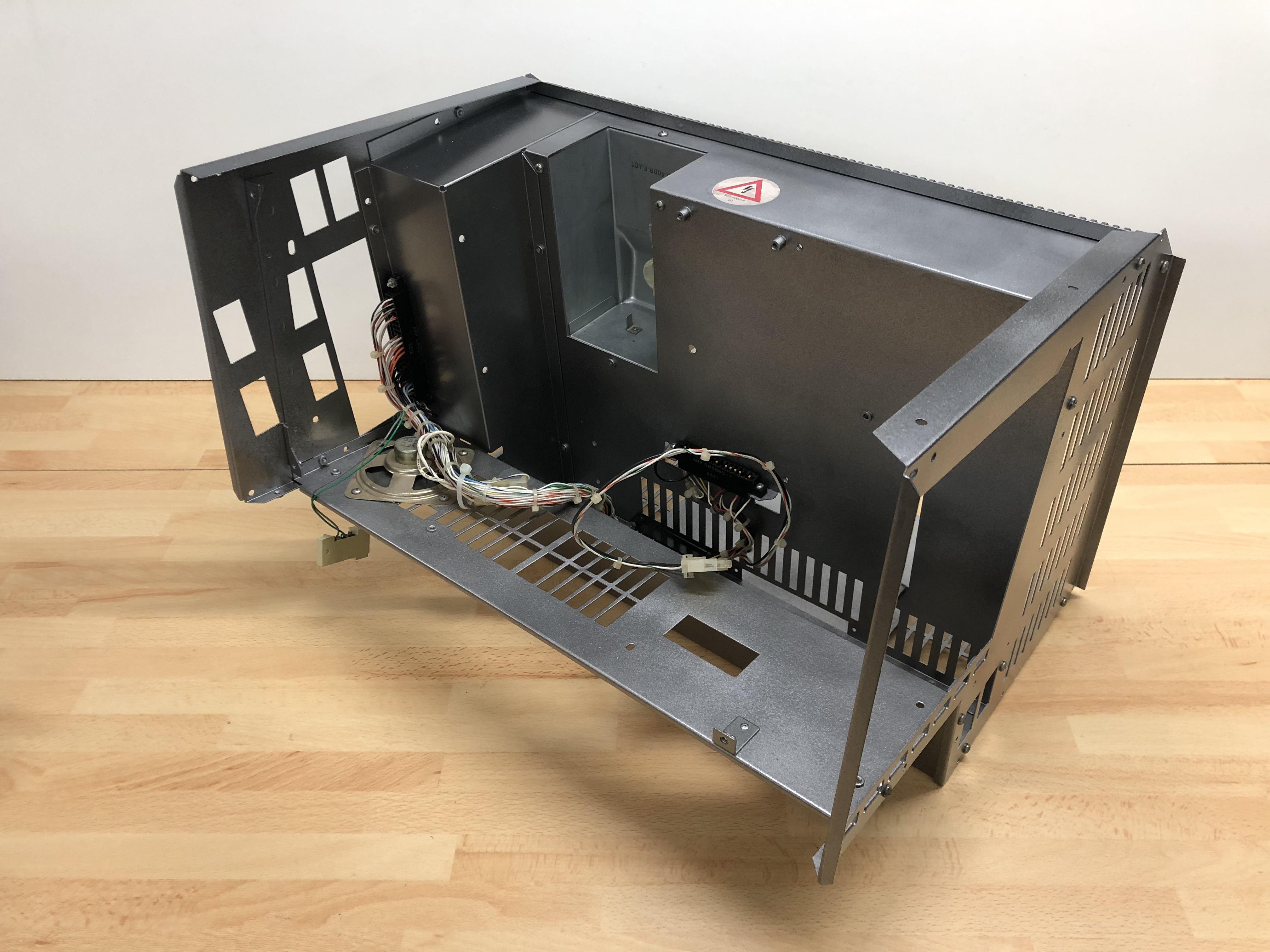

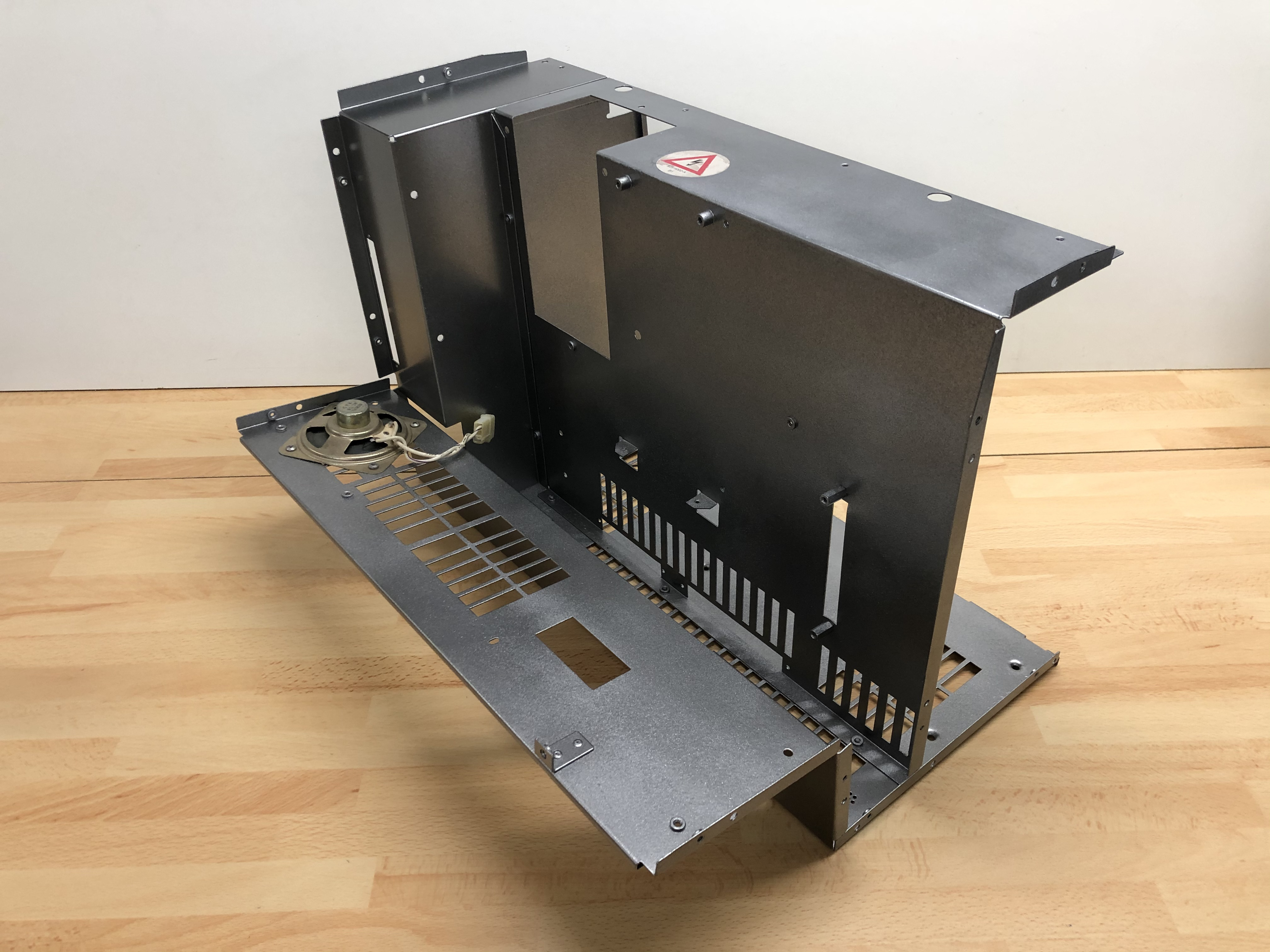

Voilà, le carter est remonté et prêt à recevoir les éléments suivants. Simplisme non ?

Pour la suite, il y a quelques tests à faire avant remontage de l’écran et autres.

To be continued…
