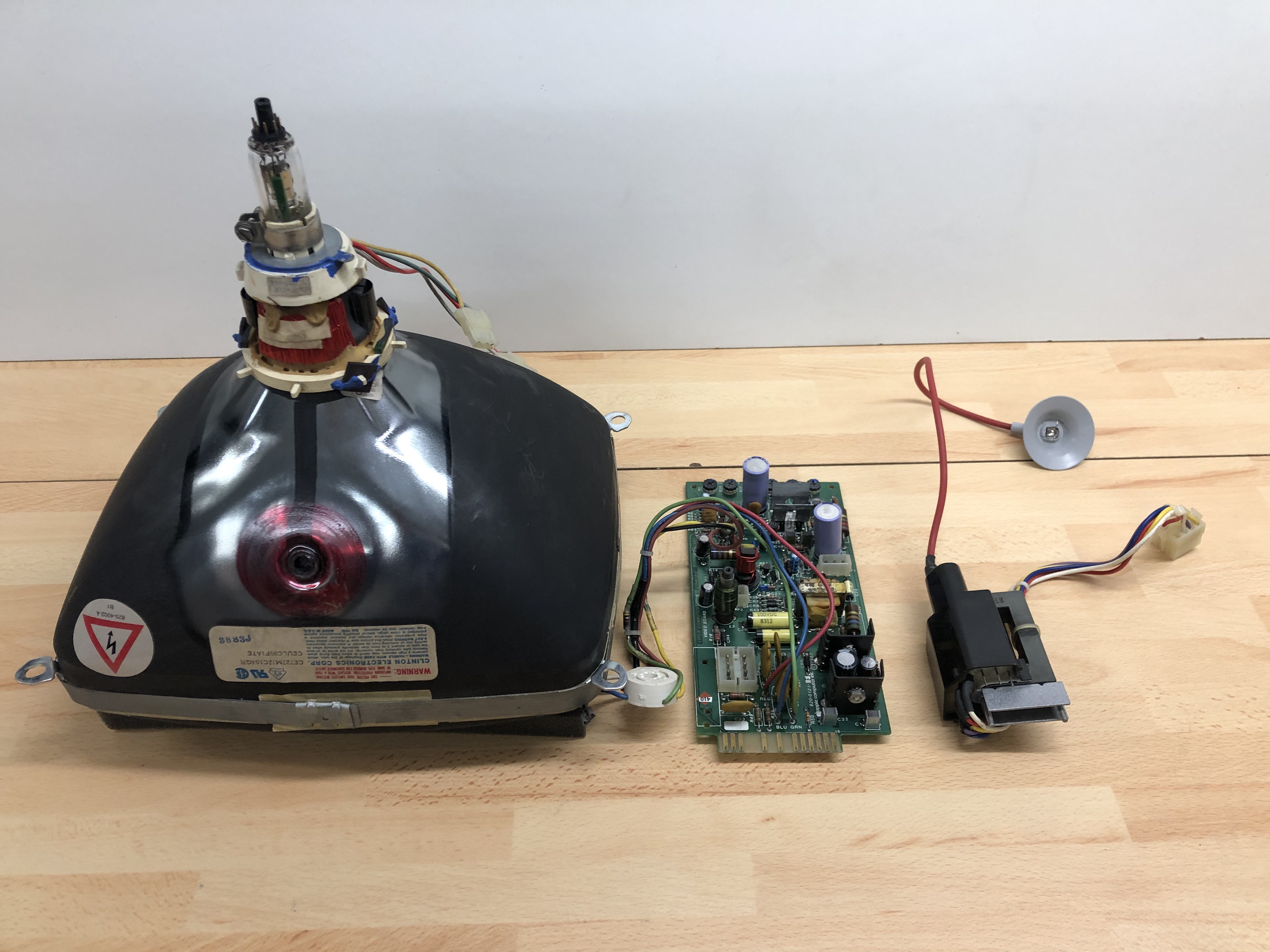

Le châssis du LISA est partiellement remonté, il faut s’occuper de la vidéo. Elle est composée de trois parties (de gauche à droite sur la photo) :

• l’écran CRT.
• la carte vidéo ou carte analogique.
• la bobine très haute tension (THT).

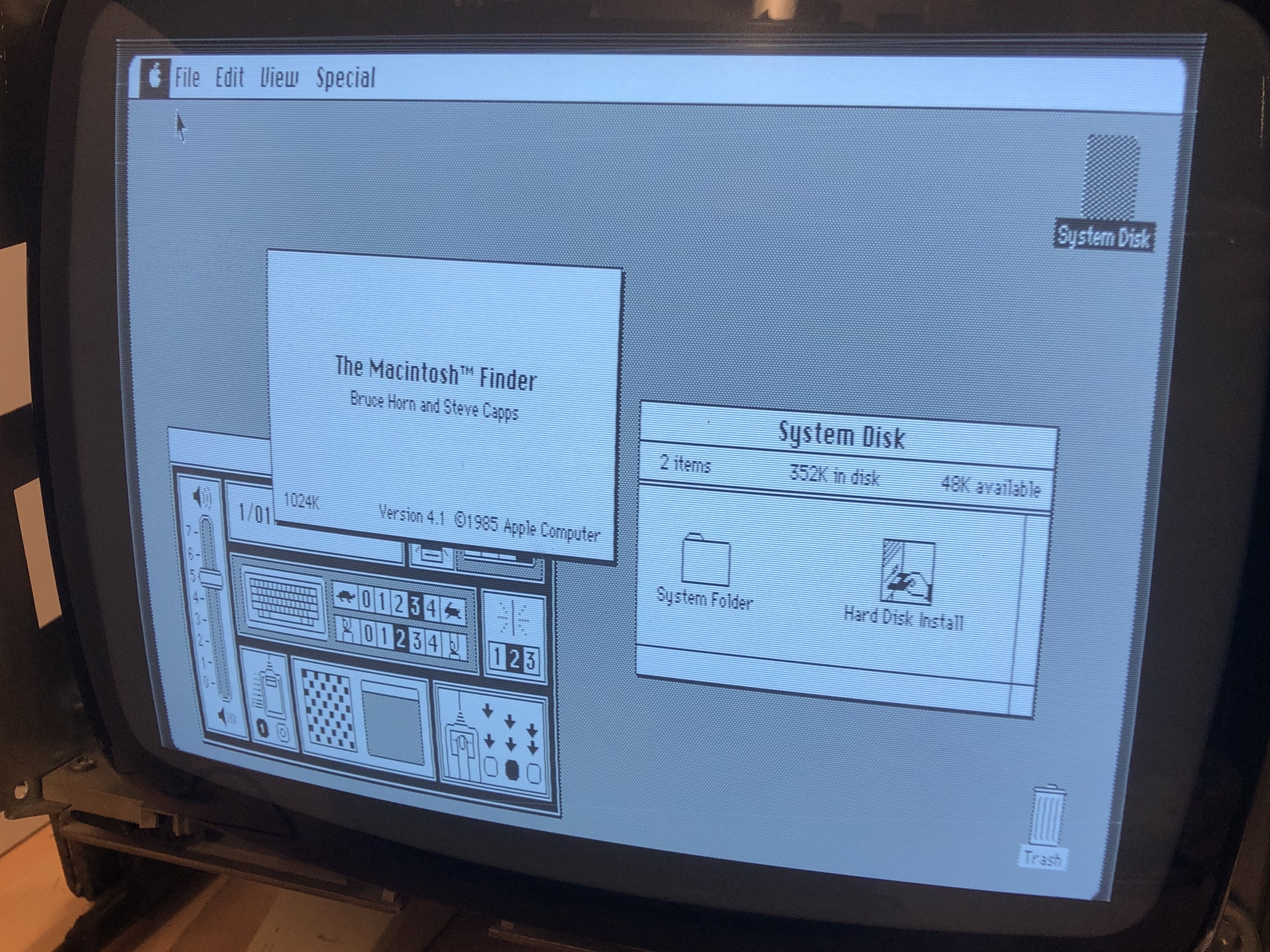

Lors du premier essai sur un autre LISA, j’étais assez content, car tout s’est allumé normalement.

Mais au bout de quelques minutes, l’écran s’est mis à vaciller et à dysfonctionner.

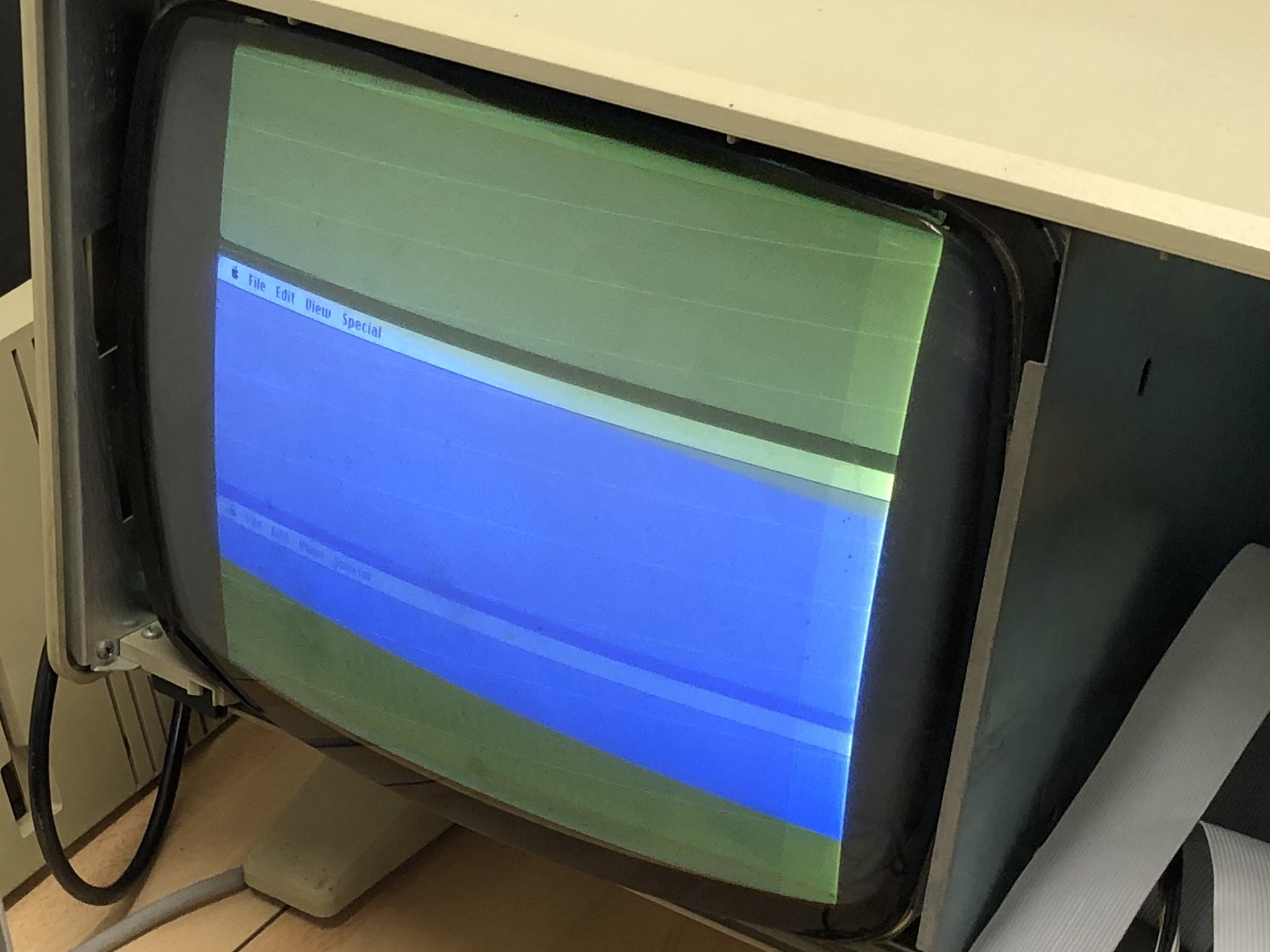

Pas tout à fait l’effet de la photo ci-dessous, mais un peu similaire.

J’ai donc dû les tester séparément afin de trouver le coupable. Bon, j’avais déjà une idée qui s’est avérée être la bonne : la carte vidéo.
Composants visés ? Les mêmes que d’habitude, les condensateurs.

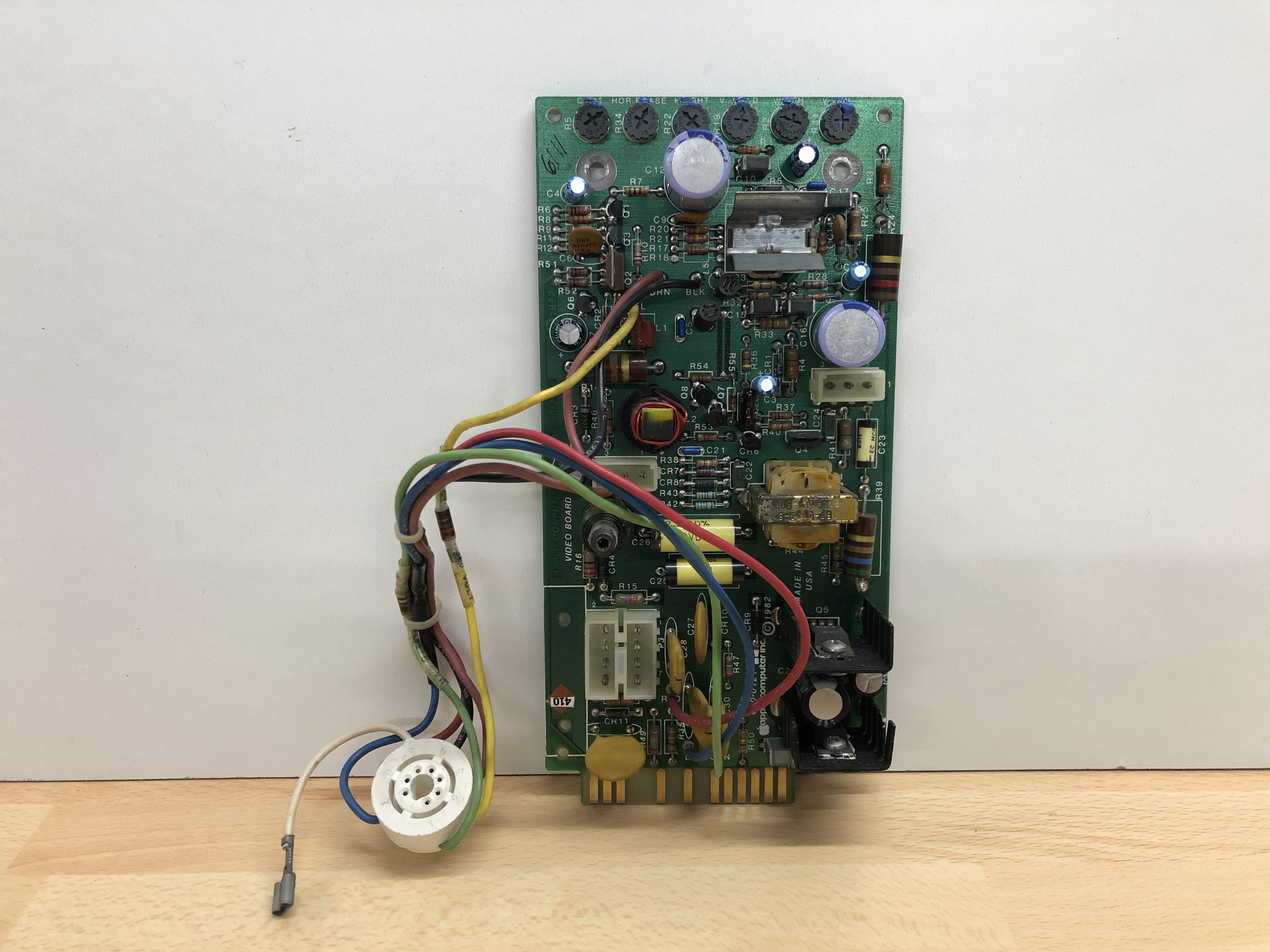

En naviguant sur quelques forums, j’ai vu que trois condensateurs étaient tout désignés. J’ai regardé sur la carte, mais ils ne semblaient pas avoir coulés. Bref, je les change (j’en ai changé un autre qui me paraissait suspect) !

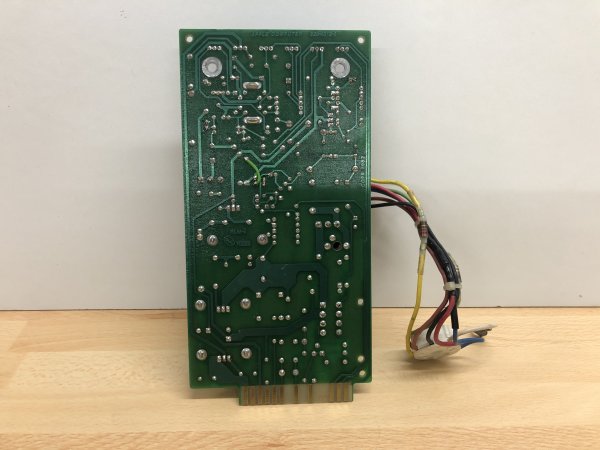

J’ai dû placer un fil de liaison, car une pastille d’un des condensateurs a sauté durant le changement. Je pense que la corrosion, soit celle des piles, soit celle du condensateur lui-même s’il a coulé a fortement aidé. Je n’ai pas eu l’impression de trop avoir chauffé le circuit lors du dessoudage. J’ai préféré assurer la bonne connexion.

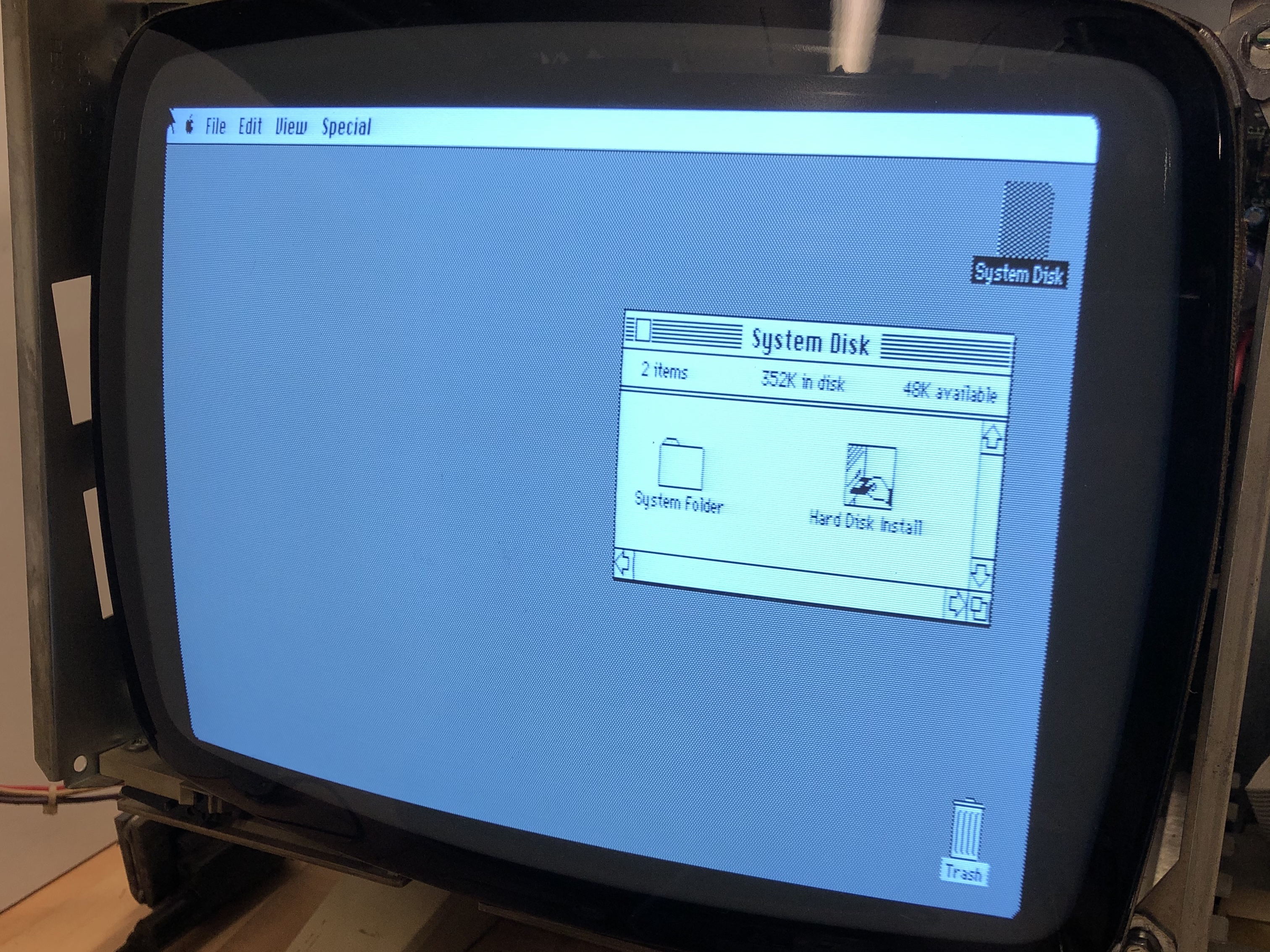

Après un essai sur le LISA de test, la vidéo fonctionne bien. Je l’ai laissée tourner une bonne heure. Rien à signaler.

Je fais une brève parenthèse à propos de la sécurité lorsqu’on manipule des écrans cathodiques.
Les tubes cathodiques peuvent garder jusqu’à 30000 Volts, notamment sur la ventouse (grise sur la photo) placée au-dessus du tube. Le tube cathodique est considéré comme un énorme condensateur. Une mauvaise manipulation, et c’est la mort assurée. Cette tension pouvant rester plusieurs heures, il faut donc décharger le tube avant toute manipulation.
Je me suis fabriqué un outil spécial pour cette opération qui permet de vider la tension du tube.

Travaux sur la vidéo validés. Plus qu’à remonter les trois pièces dans le LISA.

To be continued…
